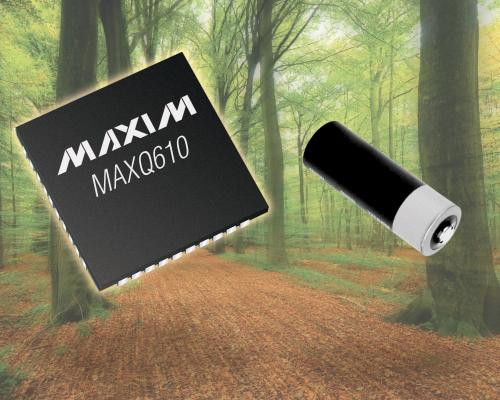

16-bitowy mikrokontroler MAXQ610

16-bitowy mikrokontroler o mocy obliczeniowej 12 MIPS i poborze prądu 200nA

Firma Maxim opracowała energooszczędny mikrokontroler MAXQ610 przeznaczony do zastosowań w urządzeniach bateryjnych, w których krytycznym parametrem jest czas działania na baterii. Układ ten bazuje na architekturze RISC i charakteryzuje się mocą obliczeniową 12 MIPS. Pracuje z niskim napięciem zasilania z zakresu od 1,7V do 3,6V, dzięki czemu pozwala wykorzystać nawet do 95% całkowitej energii zgromadzonej w dwóch szeregowo połączonych bateriach AA.

Większość podobnych mikrokontrolerów przestaje działać, gdy napięcie spada poniżej 2,0V. W stanie aktywnym układ pobiera jedynie 3,75mA prądu, a w stanie stop 200µA. Jest to istotne w przypadku urządzeń takich, jak np. mierniki glukozy, pozostających przez większość czasu w stanie uśpienia i uruchamianych jedynie na krótkie odcinki czasu w celu przeprowadzenia pomiaru i wysłania danych. Wszystko to pozwala na wydłużenie czasu pracy urządzeń bateryjnych nawet o kilka miesięcy w stosunku do konwencjonalnych mikrokontrolerów.

MAXQ610 zawiera 64kB pamięci Flash i 2kB pamięci SRAM. Zestaw interfejsów obejmuje dwa bloki USART, port komunikacyjny SPI master/slave, moduł IR generujący częstotliwość nośną oraz 38 uniwersalnych linii I/O. W strukturze wewnętrznej zaimplementowano też podwójny timer/licznik 16-bitowy PWM/Capture/Compare, timer pomocniczy \"wake-up\" taktowany zegarem 8 kHz, watchdog oraz czujnik napięcia zasilającego. Interesującą cechą jest blok zarządzania pamięcią (MMU) z mechanizmem wielopoziomowego dostępu, zabezpieczający przed klonowaniem i nieautoryzowaną ingerencją w kod programu.

MAXQ610 jest zamykany w obudowie TQFN-40 na zakres temperatur pracy od 0ºC do +70ºC. Ceny hurtowe zaczynają się od 1,22 USD przy zamówieniach 10 tys. sztuk.
