Ekonomiczne moduły IGBT ACEPACK do systemów konwersji mocy do 30 kW

Do oferty firmy STMicroelectronics wchodzą nowe, ekonomiczne moduły konwersji mocy ACEPACK (Adaptable Compact Easier PACKage) mogące znaleźć zastosowanie w aplikacjach o mocy od 3 do 30 kW obejmujących napędy przemysłowe, klimatyzatory, generatory w instalacjach fotowoltaicznych, spawarki, ładowarki, kontrolery UPS i pojazdy o napędzie elektrycznym.

Są to moduły niskoprofilowe, łączące dużą gęstość mocy i niezawodność z ekonomiczną, plastikową obudową. Opcjonalnie mogą być wyposażone w połączenia wciskane, nie wymagające lutowania wraz z zaciskami śrubowymi do szybkiego i wygodnego montażu.

Zostały oparte na tranzystorach trench IGBT field-stop 3. generacji o optymalnym stosunku rezystancji przewodzenia do ładunku złącza.

Dostępne są w dwóch wariantach różniących się topologią:

• 3-fazowego falownika obejmującego 6 tranzystorów IGBT z diodami równoległymi oraz termistor NTC do kontroli temperatury,
• modułu PIM (Power Integrated Module) stanowiącego kompletny stopień mocy z 3-fazowym prostownikiem, 3-fazowym falownikiem, układem hamowania typu chopper, odzyskującym energię z obciążenia i termistorem NTC.

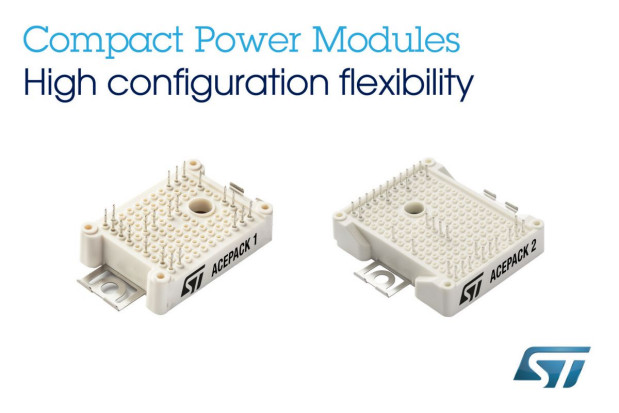

Moduły z nowej oferty są produkowane w obudowach ACEPACK 1 (62,8 x 33, 8 mm) i większych ACEPACK 2 (62,8 x 56,7 mm) przystosowanych do montażu lutowanego lub wciskanego. Charakteryzują się izolacją na poziomie 2,5 kV i maksymalną temperaturą pracy 175°C.

W zależności od wersji zawierają tranzystory IGBT o napięciu znamionowym 650 lub 1200 V i prądzie przewodzenia od 15 do 75 A. Ich topologia została zoptymalizowana pod kątem ograniczenia do minimum indukcyjności pasożytniczych i emisji elektromagnetycznej.
