Moduły mocy z tranzystorami IGBT do napędów i falowników

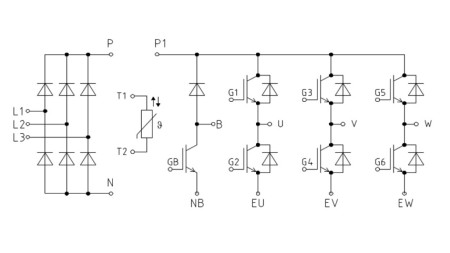

Farnell wprowadził do sprzedaży nowe moduły mocy EasyPIM (Power Integrated Module) firmy Infineon z 1200-woltowymi, 100-amperowymi tranzystorami IGBT siódmej generacji. Moduł zawiera 6 tranzystorów mocy, z których każdy ma dołączoną równolegle szybką diodę usprawniającą. W obudowie moduły jest też termistor NTC do kontroli temperatury. Inne wersje (o symbolu B2) zawierają także trójfazowy mostek diodowy 20 lub 25A, co pozwala zbudować z wykorzystaniem tych elementów kompletną część mocy falownika.

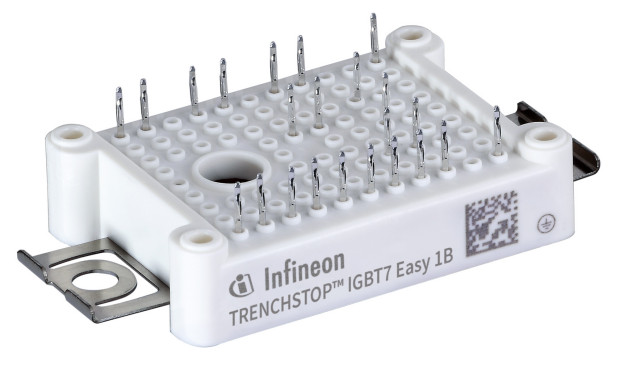

EasyPIM umieszczony został w łatwej w montażu i niewielkiej obudowie o dobrych własnościach termicznych. Jego montaż następuje z użyciem techniki press-fit, a więc poprzez wciśnięcie modułu w otwory na PCB i zapięcie zatrzasku bez konieczności lutowania.

Tranzystory zostały mieszczone na podłożu izolacyjnym z Al₂O₃, co zapewnia wysoką wytrzymałość na przebicie (2,5 kV_AC) i pozwala na pracę tranzystorów w temperaturze do +175ºC. Moduły są zgodne pinowo z produktami poprzednich generacji, co pozwala na łatwą modernizację produktów i zapewnienie w kolejnych wersjach większej sprawności lub mocy wyjściowej.

W stosunki do poprzednich generacji poprawie uległy następujące parametry:

• mniejsze straty dzięki niższemu VCE(sat),
• wyższa dopuszczalna szybkość narastania napięcia na kolektorze do 2-8 kV/µs, co poprawia niezawodność przy współpracy z obciążeniem indukcyjnym,
• lepsza tolerancja zwarć na obciążeniu - do 8 µs przy temperaturze 150°C,
• prostszy obwód sterowania bramką,
• możliwość pracy z temperaturą złącza w wysokości 175°C przez czas do 60 s,
• większa gęstość mocy - możliwość uzyskania takiej samej mocy w obudowie o 35% mniejszej.

Więcej na: pl.farnell.com
