Filtr EMC do systemów regeneracyjnych

W aplikacjach regeneracyjnych AIC (Active Infeed Converter) i AFE (Active Front End) energia jest podawana z powrotem do sieci energetycznej. Oszczędza to koszty w większych fabrykach oraz zmniejsza straty w przetwornicach. Gdy elementy półprzewodnikowe falowników przełączają się bezpośrednio w kierunku sieci zasilającej, generują duże tętnienia napięcia i prądu. Zastosowanie filtra LCL, takiego jak FN6840, może zmniejszyć ten efekt i poprawić jakość energii. Jeśli tętnienie i jakość zasilania mieszczą się w dopuszczalnych granicach, należy też wziąć pod uwagę zgodność z przepisami EMC dla częstotliwości powyżej 150 kHz. Nie każdy filtr EMC można połączyć szeregowo z filtrem LCL. Elementy indukcyjne filtra LCL mogą rezonować z kondensatorami filtra EMC. Aby wyeliminować ten efekt i uniknąć uszkodzenia napędu, konieczne jest staranne zaprojektowanie filtra EMC.

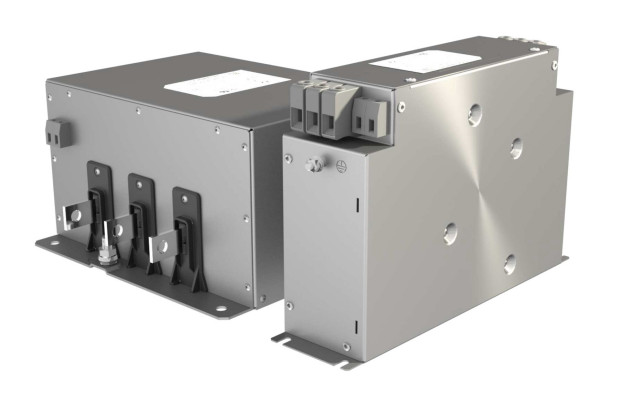

Nowy filtr EMC FN3840 został dokładnie przetestowany i bardzo dobrze współpracuje z filtrem LCL FN6840. Aby ułatwić monitorowanie temperatury w instalacji, FN3840 został wyposażony w przełącznik termiczny. Temperatura filtra EMC jest stale monitorowana, a przełącznik otwiera się w temperaturze krytycznej 180°C (lub 150°C dla wersji z szynami zbiorczymi). Zapewnia to dodatkowy poziom bezpieczeństwa maszyn. W przypadku otwartego przełącznika temperatury, aktywna przetwornica może zareagować i ograniczyć moc lub wyłączyć zasilanie.
