Miniaturowe, energooszczędne konwertery DC-DC buck do elektroniki samochodowej

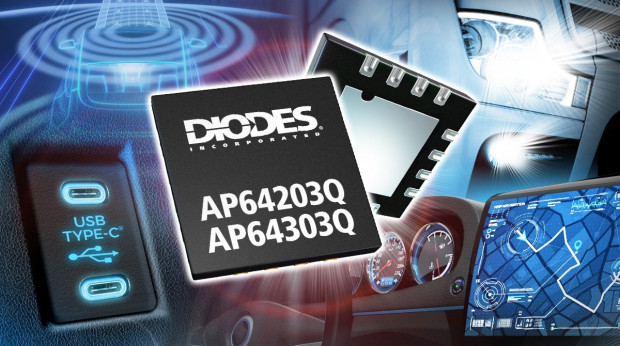

AP64203Q i AP64303Q to miniaturowe i energooszczędne konwertery DC-DC buck o wydajności prądowej odpowiednio 2 i 3 A, zaprojektowane do zastosowań w elektronice samochodowej. Pracują z napięciem wejściowym z zakresu od 3,8 do 40 V w szerokim zakresie temperatury otoczenia od -40 do +125°C. Pod względem rozkładu wyprowadzeń są kompatybilne z 60-woltowymi odpowiednikami AP66200Q i AP66300Q.
AP64203Q i AP64303Q zawierają wewnętrzne tranzystory MOSFET o małej rezystancji RDS(ON), wynoszącej 120 mΩ dla tranzystora i 55 mΩ dla tranzystora low-side. Wymagają tylko kilku pasywnych elementów współpracujących. Ich napięcie wyjściowe może być programowane w zakresie od 0,8 do 36 V za pomocą dzielnika rezystorowego. Stopień wyjściowy został zoptymalizowany pod kątem zapewnienia małej emisji elektromagnetycznej. Częstotliwość pracy może być regulowana w zakresie od 300 kHz do 2,5 MHz oraz synchronizowana z przebiegiem zewnętrznym. Wielofunkcyjne wejścia synchronizacyjne pozwalają zaprogramować układ do pracy z modulacją PFM, zapewniającą dużą sprawność energetyczną w zakresie małych obciążeń lub z modulacją PWM, zapewniającą małe wyjściowe napięcie tętnienia. Kolejne zalety to wbudowany układ miękkiego startu, redukujący impulsy prądu rozruchowego, duża sprawność energetyczna, sięgająca 95% oraz mały pobór prądu. Wynosi on dla AP64203Q i AP64303Q odpowiednio 40/43 μA w stanie spoczynkowym i 1,5/2,2 μA w trybie shutdown.
AP64203Q i AP64303Q są zamykane w obudowach U-QFN4040-16/SWP (Typ UXB) o wymiarach 4 x 4 x 0,6 mm.
