Rodzina zintegrowanych modułów zasilających MagI³C-VDMM firmy Wurth Elektronik obejmuje przetwornice typu buck, przeznaczone do aplikacji point-of-load. Ich struktura obejmuje kontroler DC-DC, wyjściowe tranzystory MOSFET, elementy kompensacyjne oraz ekranowaną cewkę indukcyjną, co eliminuje konieczność stosowania zewnętrznych elementów mocy i minimalizuje wymiary układu zasilania.
Obecnie do oferty firmy wchodzą 3 nowe warianty o zakresie napięcia wejściowego od 2,5 do 5,5 V, umożliwiające pracę z napięciem wyjściowym 0,6...4 V. W zależności od wersji oferują wydajność prądową 1, 2 lub 3 A. Wszystkie są identyczne pod względem rozkładu wyprowadzeń. Zapewniają sprawność sięgającą 96% i mały prąd spoczynkowy (około 4 µA), co pozwala na stosowanie ich w aplikacjach bateryjnych.
W zależności od obciążenia, przetwornice MagI³C-VDMM automatycznie przełączają się między trybem modulacji PFM i PWM, co zapewnia dużą sprawność energetyczną w szerokim zakresie prądu obciążenia oraz pozwala ograniczyć wyjściowe napięcie tętnienia. Zintegrowane obwody zabezpieczające zapewniają ochronę przed przeciążeniem, zwarciem, przegrzaniem i zbyt niskim napięciem wejściowym. Funkcje Power-Good i Enable umożliwiają sekwencyjne włączanie napięć zasilania w systemach wielonapięciowych.

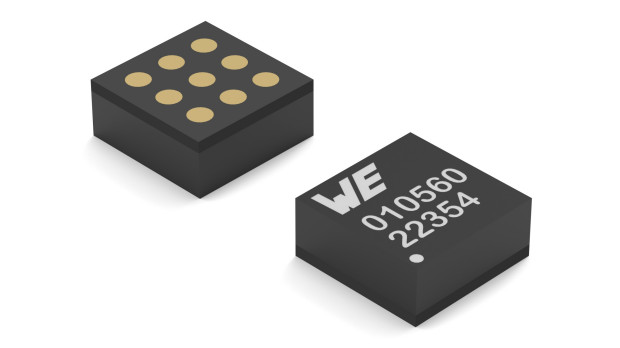

Moduły MagI³C-VDMM są zamykane w niskoprofilowych obudowach LGA-9 o wymiarach zaledwie 3,5 x 3,5 x 1,5 mm, co ułatwia ich integrowanie w układach o dużej gęstości upakowania podzespołów. Spełniają wymagania norm EN55032 (CISPR-32) Class B w zakresie poziomu generowanych zaburzeń elektromagnetycznych. Ich zakres temperatury roboczej wynosi od -40 do +105°C. Typowe zastosowania obejmują zasilanie mikrokontrolerów, procesorów sygnałowych DSP i układów FPGA w aparaturze pomiarowej i medycznej oraz urządzeniach przenośnych.
Dzięki dużej sprawności, wbudowanym zabezpieczeniom i małym gabarytom, moduły MagI³C-VDMM mogą stanowić alternatywę dla klasycznych stabilizatorów liniowych w aplikacjach wymagających niskiego napięcia wyjściowego i dużej sprawności energetycznej.
Więcej na: www.we-online.com
