Podwójne 8/10/12-bitowe przetworniki C/A ze źródłem referencyjnym o stabilności 10 ppm/°C

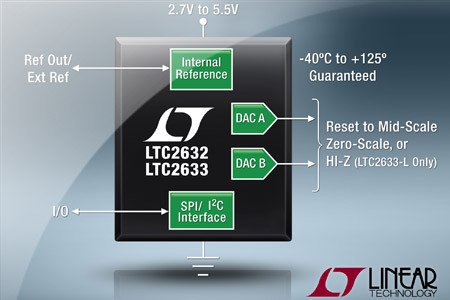

LTC2632 i LTC2633 to podwójne przetworniki C/A z wyjściem napięciowym i interfejsem odpowiednio SPI/I²C, dostępne w wersjach o rozdzielczości 8, 10 i 12 bitów. Gwarantują monotoniczną charakterystykę przetwarzania.

Zawierają źródło napięcia referencyjnego 2,5V (wersja LTC2632-L) lub 4,096V (wersja LTC2632-H) o stabilności termicznej 10 ppm/°C. Po włączeniu zasilania napięcie wyjściowe może być automatycznie ustalane na poziomie 0V lub V_CC/2.

Do zalet LTC2632 i LTC2633 należy zaliczyć wyjściowe bufory Rail-to-Rail, małą energię przepięć przy zmianach stanów (glitch) równą 2,8 nV*s oraz krótki czas ustalania napięcia wyjściowego, wynoszący 4,4µs.

Zakres zastosowań obejmuje aplikacje przemysłowe i samochodowe oraz testery ATE. Oba przetworniki są zamykane w obudowach TSOT23-8 (3 x 3mm) na zakresy temperatur pracy -40...+125°C i 0...+70°C. Cena hurtowa wynosi 1,56 USD przy zamówieniach 1000 sztuk.

Pozostałe parametry:

• INL: maks. ±1 LSB (LTC2632A-12),
• szum: 0,75mV_P-P paśmie od 0,1Hz do 200 kHz,
• błąd offsetu: maks. ±5mV,
• błąd wzmocnienia: maks. ±0,8% FSR,
• napięcie zasilania: 2,7...5,5V,
• pobór prądu: 0,4mA przy 3V.

Więcej na: www.linear.com
