Tani analizator widma na pasmo 9 kHz...1,5 GHz z opcjonalnym generatorem śledzącym

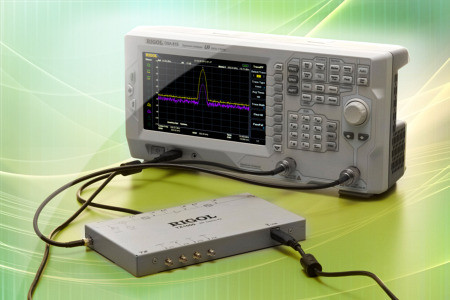

Firma Rigol Technologies oferuje tani analizator widma DSA815 na pasmo 9 kHz...1,5 GHz oferowany w cenie od 1295 USD. Jest to małogabarytowy przyrząd, który dzięki opcjonalnemu generatorowi śledzącemu może też pełnić funkcję skalarnego analizatora obwodów.
Zawiera cyfrową sekcję p.cz. o małej fluktuacji amplitudy i częstotliwości w czasie, pozwalającą na precyzyjną regulację parametrów filtru. Jego 3-decybelowe pasmo (RBW) może być programowane w zakresie od 100 Hz do 1 MHz w sekwencji 1-3-10 przy nominalnym błędzie częstotliwości nie przekraczającym 5%. Pasmo wideo (VBW) może być programowane w zakresie od 1 Hz do 3 MHz. Zakres wyświetlanych częstotliwości obejmuje od 100 Hz do 1,5 GHz.
DSA815 zawiera źródło referencyjne 10 MHz o stabilności temperaturowej <2 ppm w zakresie +20...+30°C i stabilności długoterminowej <2 ppm/rok. Został wyposażony w 8-calowy ekran TFT LCD o rozdzielczości 800 x 480 pikseli oraz porty Ethernet i USB. Opcjonalnym wyposażeniem jest port GPIB.
Pozostałe dane techniczne:
- szumy fazowe: -80 dBc/Hz @ 10 kHz,
- maks. poziom sygnału wejściowego: +30 dBm,
- DANL bez przedwzmacniacza: -110 dBm (100 kHz...1 MHz) i -115 dBm (1 MHz...1,5 GHz),
- DANL z przedwzmacniaczem: -130 dBm (100 kHz...1 MHz) i -135 dBm (1 MHz...1,5 GHz),
- błąd amplitudy bez przedwzmacniacza: 0,7 dB (100 kHz...1,5 GHz),
- błąd amplitudy z przedwzmacniaczem: 1,0 dB (100 kHz...1,5 GHz),
- moc generatora śledzącego: 0...20 dB ±3 dB (100 kHz...1,5 GHz).
