Wzmacniacz mocy 16 kW na pasmo 10 kHz...225 MHz

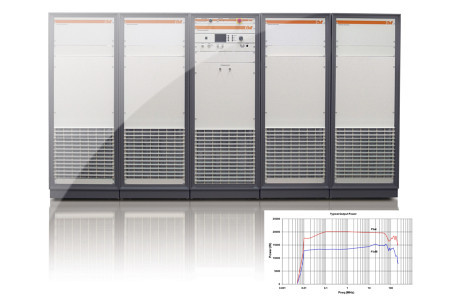

Na wystawie EMC Live 2015 wzmacniacz mocy w.cz. 16000A225 firmy AR został uznany za jeden z trzech najbardziej innowacyjnych produktów roku 2015 z branży EMI/EMC. Jest to wzmacniacz półprzewodnikowy z chłodzeniem wodno-powietrznym, charakteryzujący się mocą wyjściową 16.000 W, dużym wzmocnieniem mocy i pasmem od 10 kHz do 225 MHz. Bazuje na tranzystorach LDMOS zapewniających małe zniekształcenia i dużą stabilność.

Znajduje zastosowanie przy testach odpornościowych EMC, testach anten i innych komponentów w.cz., do kalibracji watomierzy, w akceleratorach cząstek, generatorach plazmy i systemach komunikacyjnych. Zawiera cyfrowy panel sterowania z wyświetlaczem o przekątnej ekranu 3¾\", pokrętłem regulacyjnym i keypadem oraz interfejsy GPIB/IEEE-488, RS-232, USB i Ethernet.

Ważniejsze dane techniczne:

• moc wyjściowa: 16.000 W (10 kHz...50 MHz), 16.000...12.000 W (50 MHz...225 MHz);
• moc wejściowa: maks. 1 mW (przy znamionowej mocy wyjściowej);
• pasmo: 10 kHz...225 MHz;
• zafalowania charakterystyki: maks. ±3,0 dB;
• wzmocnienie: min. 72 dB (przy maksymalnych nastawach);
• zakres regulacji wzmocnienia: min. 20 dB;
• impedancja wejściowa: 50 Ω (VSWR maks. 1,5:1);
• impedancja wyjściowa: 50 Ω;
• poziom harmonicznych: maks. -20 dBc @ 10.000 W;
• OIP3: typ. 77 dBm.

Więcej na: www.uei.com.pl
