Seria digitizerów na szynę PXI Express do aplikacji szerokopasmowych

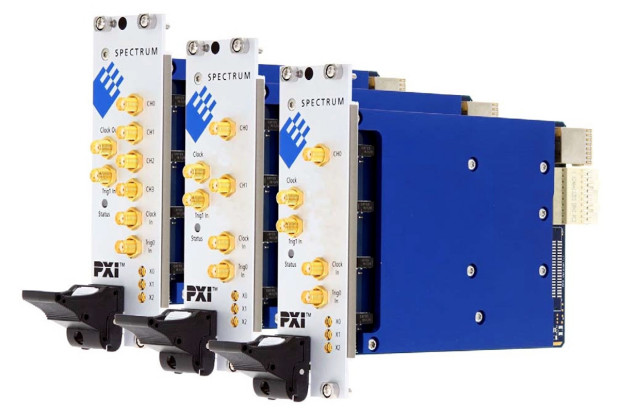

Spectrum GmbH powiększa ofertę szybkich digitizerów na szynę PXI Express o serię 9 nowych kart zawierających 1, 2 lub 4 synchroniczne kanały o szybkości próbkowania od 1,25 do 5 GS/s. Każdy z kanałów zawiera własny 8-bitowy przetwornik A/C i tor kondycjonowania sygnału podobny do oscyloskopowego, umożliwiający programowanie m.in. wzmocnienia, offsetu i rodzaju sprzężenia.

Szerokość pasma analogowego wynosząca do 1,5 GHz pozwala na zastosowania w elektronice samochodowej, gdzie zachodzi konieczność rejestracji i analizowania sygnałów w szerokim paśmie od DC do GHz.

Typowy zakres zastosowań dla tej serii kart obejmuje też radary, systemy komunikacji przewodowej i bezprzewodowej, lasery i systemy optyczne, energetykę, fizykę, elektronikę medyczną oraz przemysł lotniczy i wojskowy. Digitizery serii M4x.22xx zawierają rozbudowany system wyzwalania i wewnętrzną pamięć o pojemności 4 GS.

Oferują wiele trybów akwizycji i odczytu danych, umożliwiających analizę nawet najbardziej złożonych sygnałów. Dla przykładu, źródłem wyzwalania mogą być dowolne kanały wejściowe, jedno z dwóch dostępnych wejść wyzwalania zewnętrznego lub jedna z ośmiu dostępnych linii wyzwalania PXI.

Wyzwalanie może się odbywać zboczem narastającym lub opadającym, oboma zboczami (okno) oraz programowo. Dodatkowo, można zaimplementować wyzwalanie stanem logicznym bazującym na stanach poszczególnych kanałów i wejść wyzwalania zewnętrznego. Wszystkie karty serii M4x.22xx są produkowane w postaci modułów podwójnej szerokości o wysokości 3U.

Zawierają 4-ścieżkowy interfejs PCI-Express Gen. 2 o przepustowości przekraczającej 1,7 GBps. Rejestrowane dane mogą być przesyłane do wewnętrznego lub zewnętrznego mikroprocesora w celu ich szybkiej prezentacji i analizy.

Dodatkowo, mogą być dzielone z innymi modułami, takimi jak generatory AWG. Karty M4x.22xx zapewniają efektywną liczbę bitów (ENOB) równą 7,5, współczynnik SNR na poziomie 46,9 dB oraz szerokość zakresu dynamicznego (SFDR) przekraczającą 62 dB. Najnowsza wersja oprogramowania firmware pozwala na przetwarzanie danych jeszcze przed wysłaniem ich na szynę.

W aplikacjach o dużej szybkości działania układu wyzwalającego, wymagających sprzętowych funkcji przetwarzania sygnału mogą być wykorzystywane funkcje uśredniania blokowego i statystyk blokowych. Funkcja uśredniania blokowego pozwala zredukować poziom szumów i zwiększyć rozdzielczość pomiaru, natomiast funkcja statystyk blokowych służy do wyznaczania wartości minimalnej, maksymalnej i średniej.

Karty serii M4x.22xx mogą być łatwo integrowane w dowolnym systemie testowym. Producent dostarcza do nich zestaw narzędzi programowych pozwalających użytkownikom na tworzenie własnych aplikacji sterujących w popularnych językach programowania (C++, Visual Basic, VB.NET, C#, J#, Delphi, Java, Python).

Ponadto, dostępne jest do nich wsparcie firm trzecich dla środowisk LabView, LabWindows i Matlab. Użytkownicy nie chcący tworzyć własnego oprogramowania mogą skorzystać z rozbudowanego pakietu SBench6 Pro oferującego intuicyjny interfejs graficzny do prezentacji, analizy i dokumentacji danych. Rejestrowane przebiegi mogą być eksportowane do innych urządzeń i programów komputerowych w formatach ASCII, binarnym i Wave.

Ważniejsze dane techniczne:

• maks. szybkość próbkowania: 5 GSps w jednym kanale, 2,5 GSps w dwóch kanałach, 1,25 GSps w czterech kanałach,
• pasmo: do 1,5 GHz,
• format: PXIe 3U, szerokość 2 slotów,
• interfejs: PCI Express x4 Gen 2,
• równoczesne próbkowania wszystkich kanałów,
• zakresy napięć wejściowych: od ±200 mV do ±2,5 V,
• opcjonalny zakres low voltage: od ±40 mV do ±500 mV,
• programowalny offset wejściowy ±200%,
• 4 GS wewnętrznej pamięci przebiegów,
• tryby wyzwalania: Single-Shot, Streaming, Multiple Recording, Gated Sampling, ABA.
