Przenośny wielofunkcyjny przyrząd pomiarowy do rejestracji parametrów elektrycznych i fizycznych

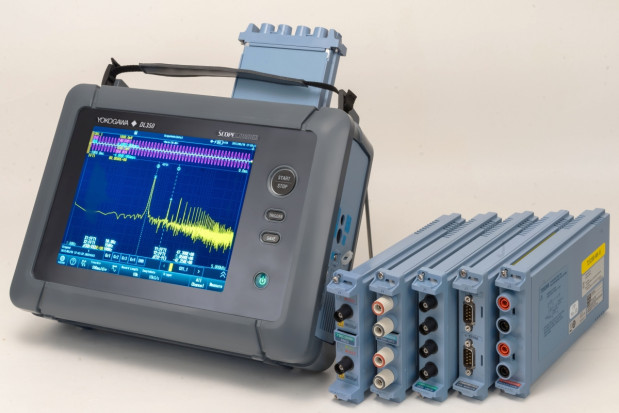

Yokogawa wprowadza do oferty DL350 ScopeCorder - przenośny, wielofunkcyjny przyrząd pomiarowy do rejestracji, prezentacji i analizy różnych parametrów elektrycznych i fizycznych, mogący znaleźć zastosowanie w przemyśle motoryzacyjnym, elektronicznym, energetycznym, mechatronice i transporcie.

Podobnie, jak inne modele rodziny ScopeCorder, również DL350 zawiera oscyloskop zintegrowany z rejestratorem danych w pojedynczej obudowie. Zapewnia bardzo dużą dokładność przy pomiarach w terenie, zawiera izolowane wejścia umożliwiające pomiar dużych napięć oraz został wyposażony w dużą wewnętrzną pamięć do długotrwałej rejestracji parametrów, mogącej trwać do kilku godzin, a nawet dni.

Kluczową cechą DL350 ScopeCorder, nie występującą w innych urządzeniach przenośnych jest jego modułowa konstrukcja wykorzystująca wymienne moduły plug-in, pozwalająca na łatwe dopasowanie systemu pomiarowego do potrzeb konkretnej aplikacji. Wśród tych modułów dostępne są m.in. woltomierze, sondy prądowe, akcelerometry, tensometry i analizatory sygnałów z szyn szeregowych. Są one łączone z jednostką bazową bez dodatkowych urządzeń i kabli.

DL350 umożliwia jednoczesne podłączenie 2 modułów plug-in z oferty 18 dostępnych modeli. Umożliwia to np. rejestrację sygnałów z 16-bitową rozdzielczości i szybkością próbkowania 1 MSps na 4 izolowanych wejściach napięciowych równocześnie z pomiarem temperatury w 16 punktach lub z równoczesną analizą sygnałów na 2 szynach szeregowych CAN i LIN.

Pozostałe cechy:

• szybkość próbkowania do 100 MSps,
• 16-bitowa rozdzielczość,
• izolacja do 1 kV,
• możliwość zapisu do 100 M punktów danych w wewnętrznej pamięci modułu,
• możliwość zapisu do 5 G punktów danych na karcie SD, pozwalająca nawet na 50-dniową rejestrację,
• rezystancyjny ekran dotykowy 8,4\",
• zakres dopuszczalnych temperatur pracy od 0°C do +45°C,
• różne tryby wyzwalania ułatwiające wyszukiwanie błędów.
