Ebyte - moduły komunikacyjne

| Technika

Ebyte to pochodzący z Chin kontynentalnych producent komponentów IoT, który koncentruje się na wysokiej klasy modułach komunikacyjnych. Działa od 2012 roku i przez niemal 7 lat osiągnął renomę nie tylko w Azji, ale i w krajach zachodnich. Obecnie moduły Ebyte do komunikacji radiowej można nabyć także w Polsce, w firmie Micros.

Ebyte - moduły komunikacyjne

Tabela 1. Moduły komunikacyjne Ebyte

Chengdu Ebyte Electronic Technology Co. Ltd. to firma, która opracowała już setki swoich własnych produktów, głównie różnorodnych modułów komunikacyjnych. Ebyte korzysta w swoich modułach z układów scalonych takich firm jak Nordic Semiconductor, Texas Instruments, Semtech, Silicon Labs i Dialog Semiconductor. Moduły Ebyte są przeznaczone do zastosowań przemysłowych i konsumenckich.

Moduły LoRa

W ofercie są trzy różne moduły LoRa, zbudowane na układach firmy Semtech. Różnią się one od siebie wymiarami, częstotliwościami pracy i innymi parametrami.

Moduł E19-868M20S bazuje na układzie Semtech SX1276 i pracuje w paśmie od 862 do 896 MHz. Dysponuje mocą 20 dBm, a jego czułość to aż -147 dBm. Parametry te pozwalają na komunikację na dystansie do 5 km. Moduł steruje się poprzez interfejs SPI i ma 21 wyprowadzeń, a zasilany jest napięciem z zakresu od 1,8 do 3,6 V. Wymiary modułu to 25,2×17,6×3,5 mm.

Na układzie Semtech SX1276 zbudowany został także moduł E32-868-T20S. Pracuje z takimi samymi częstotliwościami i ma taką samą moc jak E19-868M20S, ale odrobinę mniej czuły odbiornik (-146 dBm) i wymaga innego zasilania (od 2,3 do 5,2 V). W efekcie ograniczony jest też jego zasięg - do ok. 3000 m. Moduł ma 22 wyprowadzenia, a jego wymiary to 26×16×3,23 mm. Jest sterowany przez interfejs UART i został wyposażony w złącze I-PEX.

Trzeci z modułów LoRa korzysta z układu Semtech SX1262, w związku z czym pracuje w paśmie od 850 do 930 MHz. Cechuje się większą mocą nadawanego sygnału (do 22 dBm), ale mniejszą czułością odbiornika (-138 dBm). Mimo to również pozwala na komunikację na odległość nawet do 5 km. Wymaga zasilania z zakresu od 3,3 do 5,5 V i jest sterowany przez UART, przy czym ma też gniazdo I-PEX. 22-wyprowadzeniowa obudowa SMT ma wymiary 26×16×3,15 mm.

Wszystkie trzy moduły Ebyte są przystosowane do pracy w bardzo szerokim zakresie temperatur, tj. od -40 do +85°C.

Moduły Bluetooth

W sprzedaży są dwa moduły Bluetooth, różniące się od siebie zarówno producentem układu scalonego, jak i obsługiwaną wersją protokołu radiowego.

Pierwszy z tych modułów to E104-BT02. Został zbudowany na układzie DA14580 firmy Dialog Semiconductor. Pracuje zgodnie z protokołem Bluetooth 4.2 (BLE). Ma wbudowaną na PCB antenę, a jego moc nadawcza to 0 dBm.

Czułość plasuje się na poziomie -93 dBm, co w idealnych warunkach pozwala na komunikację na odległość ok. 70 m. Moduł sterowany jest przez UART i wymaga zasilania napięciem z zakresu od 2,35 do 3,3 V. Obudowa SMT ma 20 wyprowadzeń i wymiary 21,9×14,6×2,3 mm.

Drugi z modułów Bluetooth to E73-2G4M04S1B. Pracuje w oparciu o układ nRF52832 firmy Nordic Semiconductor. Obsługuje protokoły Bluetooth 4.2 lub Bluetooth 5.0 (oczywiście BLE). Ma nadrukowaną antenę, ale można też podłączyć zewnętrzną, korzystając ze złącza I-PEX.

Większa moc nadawcza (4 dBm) i wyższa czułość (-95 dBm) pozwalają na większy zasięg komunikacji (do 100 m). Moduł wymaga zasilania napięciem z zakresu od 1,8 do 3,6 V. Obudowa SMT ma 44 wyprowadzenia i wymiary 28,7×17,5×2,6 mm.

Oba moduły mogą pracować w temperaturach od -40 do +85°C.

ZigBee

W tym obszarze jest E18-MS1PA1-IPX bazujący na układzie CC2530 firmy Texas Instruments. Pracuje na częstotliwościach od 2,4 do 2,48 GHz. Moc nadawcza układu to 20 dBm, a czułość wynosi -97 dBm, co teoretycznie pozwala na komunikację na odległość do 1 km.

Moduł wymaga zasilania napięciem z zakresu od 2 do 3,6 V. Obudowa SMT ma wymiary 22,5×16×2,4 mm, 24 pady i gniazdo I-PEX do podłączenia anteny. Tak jak wcześniej opisane moduły może pracować w temperaturach od -40 do +85°C.

Pozostałe moduły ISM

W ofercie Microsa znajdują się jeszcze trzy inne rodzaje modułów do komunikacji radiowej, produkowane przez Ebyte.

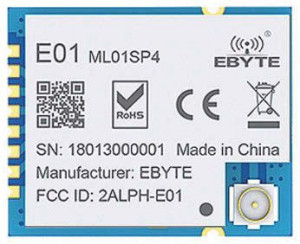

Pierwszy z nich to E01-ML01SP4, oparty o układ nRF24L01P firmy Nordic Semiconductor. Pracuje w paśmie 2400-2525 MHz. Moc nadawcza to 20 dBm, a czułość odbiornika wynosi -106 dBm. Pozwala to na komunikację na odległość do 1800 m. Antenę podłącza się przez złącze I-PEX, a sterowanie odbywa się przez interfejs SPI. Obudowa SMT ma 8 padów i wymiary 18×14,5×2,4 mm. Napięcie zasilania musi mieścić się w przedziale od 2 do 3,6 V.

Drugi z uniwersalnych modułów ISM został oparty o układ SI4463 firmy Silicon Labs. Pracuje w paśmie 855-880,5 MHz. Jego moc nadawcza to 20 dBm, a czułość odbiornika sięga -121 dBm.

Tak dobre parametry umożliwiają w idealnych warunkach uzyskanie komunikacji na odległości 2500 m. Moduł ma złącze I-PEX, 11 wyprowadzeń i wymiary 30×17×3,5 mm. Sterowanie odbywa się przez UART, a wymagane napięcie zasilania mieści się w przedziale od 2,3 do 5,2 V.

Trzeci z modułów z tej grupy pracuje pod kontrolą układu CC1310 firmy Texas Instruments. Obsługuje pasmo 431-446,5 MHz. Jego moc nadawcza to 14 dBm, a czułość odbiornika wynosi -108 dBm. Zasięg komunikacji dochodzi do 1500 m, przy czym antenę podłącza się przez złącze I-PEX, a sterowanie realizuje się przez UART. Napięcie zasilania wynosi od 2,1 do 3,8 V. Wymiary 24-padowej obudowy SMT to 20×14×2,57 mm.

Wszystkie te moduły także mogą pracować w temperaturach z zakresu od -40 do +85 °C.

Podsumowanie

Nawet krótki, powyższy przegląd wybranych modułów firmy Ebyte pozwala zorientować się, że firma nie tylko współpracuje z wieloma różnymi dużymi producentami układów radiowych, ale też stara się swoją ofertą pokryć wszelkie obszary zastosowań. Wysoką jakość produktów da się też rozpoznać po bogatych, szczegółowych i aktualnych dokumentacjach, dostępnych do wszystkich modułów. Producent udostępnia także zrzuty ekranów z testów swoich produktów.
