OLED to szczególny typ diody elektroluminescencyjnej, w której materiały emitujące światło mają charakter organiczny — zazwyczaj są to cząsteczki na bazie węgla lub polimery. W przeciwieństwie do klasycznych diod LED, opartych na materiałach nieorganicznych, takich jak arsenek galu czy krzem, struktura OLED składa się z cienkich warstw organicznych umieszczonych pomiędzy elektrodami – anodą i katodą. Po przyłożeniu napięcia elektrycznego przepływ ładunku przez te warstwy powoduje występowanie zjawiska rekombinacji elektronów i dziur, zaś efektem tego jest emisja światła. W zależności od składu chemicznego użytych związków organicznych możliwe jest uzyskanie różnych kolorów świecenia bez konieczności stosowania filtrów barwnych czy dodatkowego podświetlenia.
Zasada działania wyświetlacza OLED
Zasada działania ekranu OLED opiera się na następującym procesie: po przyłożeniu napięcia elektrycznego do struktury OLED elektrony przepływają od katody do anody, natomiast dziury (ładunki dodatnie) – od anody do katody. Nośniki te są wstrzykiwane do warstwy emisyjnej za pośrednictwem odpowiednich warstw transportowych: elektrony – poprzez warstwę transportu elektronów (ETL, Electron Transport Layer), zaś dziury – poprzez warstwę wstrzykiwania dziur (HIL, Hole Injection Layer) oraz warstwę ich transportu (HTL, Hole Transport Layer). W warstwie emisyjnej dochodzi do ich rekombinacji i powstania tzw. ekscytonów – czyli związanych ze sobą par cząstek elektron–dziura.
Ekscytony te, powracając do stanu podstawowego, emitują energię w postaci fotonów – zjawisko to nosi nazwę elektroluminescencji. Emitowane światło przechodzi przez przezroczyste warstwy OLED i dociera do oka obserwatora, tworząc obraz. Kolor i jasność emitowanego światła zależą od rodzaju i stężenia zastosowanych związków organicznych. Przykładowo, organiczne warstwy emisyjne dla barw czerwonej, zielonej i niebieskiej konstruowane są za pomocą różnych materiałów, a ich odpowiednie połączenie umożliwia reprodukcję pełnego zakresu barw.

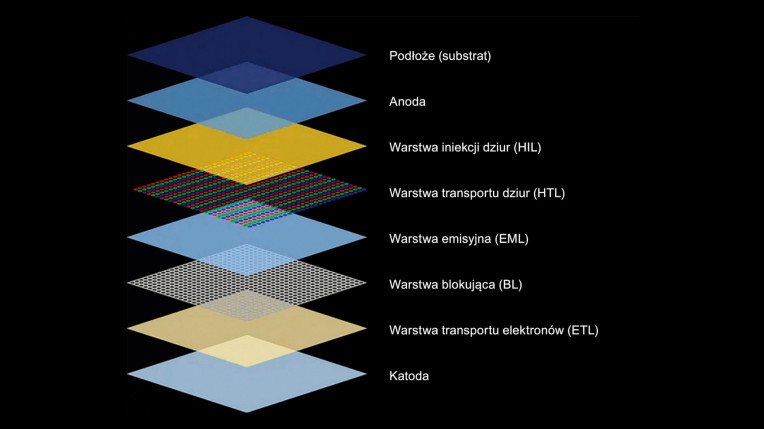

Wyświetlacz wykonany w technologii OLED ma budowę warstwową. Szczegółowa konstrukcja może różnić się w zależności od modelu, jednak podstawowy układ warstw obejmuje zazwyczaj następujące obszary:
- podłoże (substrat): warstwa bazowa podtrzymująca strukturę OLED; może być wykonana ze szkła, tworzywa sztucznego lub metalu – w zależności od wymagań aplikacji, np. dotyczących elastyczności ekranu.
- anoda: elektroda dodatnia, która wstrzykuje dziury do warstwy organicznej; zwykle wykonana z przezroczystego tlenku indu i cyny (ITO), co pozwala na swobodny przepływ światła. • warstwa iniekcji dziur (HIL): cienka warstwa organiczna ułatwiająca wstrzykiwanie dziur do warstwy transportowej.
- warstwa transportu dziur (HTL): transportuje dziury do warstwy emisyjnej, zapewniając ich efektywne przemieszczanie się.
- warstwa emisyjna (EML): kluczowa warstwa, w której zachodzi rekombinacja elektronów i dziur oraz emisja światła; zawiera związki organiczne zdolne do elektroluminescencji.
- warstwa blokująca (BL): często stosowana w celu ograniczenia przepływu elektronów poza warstwę emisyjną, co zwiększa efektywność rekombinacji i intensywność emisji światła.
- warstwa transportu elektronów (ETL): umożliwia przemieszczanie się elektronów z katody do warstwy emisyjnej; może również blokować przepływ dziur w przeciwnym kierunku.
- katoda: elektroda ujemn a, która wstrzykuje elektrony do warstwy organicznej; zazwyczaj wykonana z metalu (np. aluminium lub wapnia), co dodatkowo poprawia odbicie światła i jasność obrazu.
Rodzaje wyświetlaczy OLED

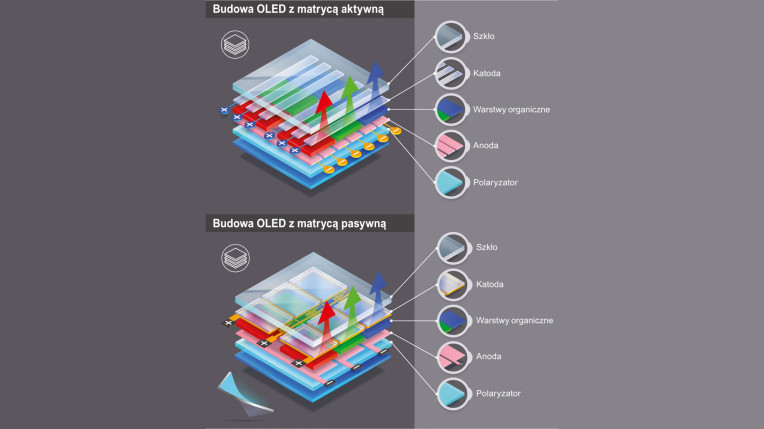

Wyświetlacze OLED występują w dwóch głównych odmianach, różniących się sposobem adresowania pojedynczych pikseli: AMOLED (Active-Matrix OLED) oraz PMOLED (Passive-Matrix OLED). Wybór konkretnej technologii ma istotny wpływ na parametry użytkowe, koszty wdrożenia oraz potencjalne obszary zastosowania.
Technologia AMOLED opiera się na wykorzystaniu aktywnej matrycy tranzystorów cienkowarstwowych (TFT), z których każdy odpowiada za sterowanie pojedynczym pikselem. Każdy piksel zawiera własny tranzystor przełączający oraz kondensator podtrzymujący napięcie sterujące podczas procesu odświeżania ekranu. Dzięki temu możliwe jest niezależne i precyzyjne sterowanie jasnością pojedynczego punktu obrazu.
Wyświetlacze AMOLED charakteryzują się:
- wysoką rozdzielczością i gęstością pikseli,
- krótkim czasem reakcji,
- niższym zużyciem energii (przy treściach o dużej zawartości czerni),
- możliwością realizacji elastycznych i zakrzywionych paneli.
Ze względu na swoje właściwości panele AMOLED znajdują zastosowanie głównie w urządzeniach i systemach wyższej klasy – smartfonach, tabletach, telewizorach, a coraz częściej także w zaawansowanych rozwiązaniach HMI dla systemów embedded.
W technologii PMOLED piksele rozmieszczone są w siatce linii (wiersze i kolumny), a ich adresowanie odbywa się w sposób sekwencyjny – poprzez przyłożenie napięcia do wybranej pary elektrod. Brak aktywnych komponentów sterujących w strukturze matrycy ogranicza możliwości kontroli nad poszczególnymi pikselami.
Typowe cechy wyświetlaczy PMOLED:
- ograniczona rozdzielczość (zwykle do kilkudziesięciu linii),
- niższa wydajność energetyczna (konieczność częstszego odświeżania całej matrycy),
- dłuższy czas reakcji,
- prostsza konstrukcja i niższy koszt produkcji.
Z uwagi na swoją prostotę PMOLED-y są wykorzystywane przede wszystkim w małych urządzeniach o ograniczonych wymaganiach wyświetlania, takich jak zegarki cyfrowe, urządzenia noszone, piloty, kalkulatory czy kontrolery przemysłowe z uproszczonym interfejsem graficznym.
Sławomir Szweda
CEO, Unisystem
Jeśli potrzebny jest wyświetlacz działający trudnych warunkach środowiskowych (niskie temperatury, wysokie temperatury, wilgotność, nasłonecznienie itd.), to jak zmienia się oferta i kryteria doboru?
Zastosowanie wyświetlacza w wymagającym środowisku znacząco wpływa na proces jego doboru. W przypadku technologii OLED sytuacja jest ułatwiona – ponieważ obraz generują tu miniaturowe diody organiczne, nie jest potrzebne osobne podświetlenie. Efekt? Doskonała czytelność prezentowanych treści bez względu na warunki oświetleniowe – zarówno w słońcu, jak i w cieniu czy we wnętrzach.
W ofercie Unisystemu znajdują się przede wszystkim monochromatyczne wyświetlacze OLED – z tekstem w kolorze np. białym, żółtym lub niebieskim, prezentowanym na czarnym tle. Dzięki temu obraz jest kontrastowy i przejrzysty, co ma kluczowe znaczenie w przypadku prezentowania krótkich komunikatów np. parametrów pomiarowych. Wiele modeli wyświetlaczy OLED przystosowanych jest do pracy w szerokim zakresie temperatur – nawet od –40 do +80°C – a więc zarówno w niskich, jak i wysokich temperaturach, a także przy ich gwałtownych zmianach. Kompaktowa konstrukcja, przy odpowiednim zabezpieczeniu, zapewnia odporność na pyły, wilgoć, wstrząsy i wibracje. Dzięki temu OLED-y doskonale sprawdzają się w urządzeniach mobilnych i stacjonarnych, również tych pracujących w wymagających środowiskach.
Przez wiele lat ceny wyświetlaczy OLED były znacznie wyższe niż LCD-TFT. Jak to wygląda dzisiaj, jeśli porównamy ze sobą dwa typowe i podobne rozwiązania o przekątnej rzędu 5 cali?
Ceny OLED-ów nadal są wyższe niż w przypadku rozwiązań opartych na technologii LCD, jednak różnice te są dziś zdecydowanie mniejsze niż jeszcze kilka lat temu. Biorąc pod uwagę, że w ofercie Unisystemu dostępność monochromatycznych wyświetlaczy OLED kończy się na przekątnych około 5,5 cala, bardziej adekwatne wydaje się porównanie ich z monochromatycznymi wyświetlaczami LCD – często zbliżonymi rozmiarem i stosowanymi w podobnych aplikacjach.
W przypadku projektów, w których kluczowe są wysoki kontrast, szerokie kąty widzenia czy niski pobór energii, wyższa cena OLED-u okazuje się uzasadniona. W wielu zastosowaniach jest to rozwiązanie optymalne – zarówno pod względem funkcjonalnym, jak i w kontekście relacji jakości do ceny.
Jaki zakres wsparcia technicznego udzielanego klientom uznaje się dzisiaj za standard?
Dostarczenie komponentu to dziś dopiero początek. Coraz częściej standardem jest wsparcie techniczne na każdym etapie projektu – od doradztwa przy wyborze, przez integrację sprzętową i programową, aż po wsparcie posprzedażowe. W Unisystemie oferujemy takie kompleksowe podejście. Nasz dział Solution projektuje z klientami kompletne moduły – łącząc wyświetlacz, panel dotykowy, komputer przemysłowy oraz komponenty dodatkowe np. skanery. Dzięki temu dostarczamy gotowe rozwiązania, zoptymalizowane pod kątem konkretnej aplikacji i środowiska pracy.
Zalety

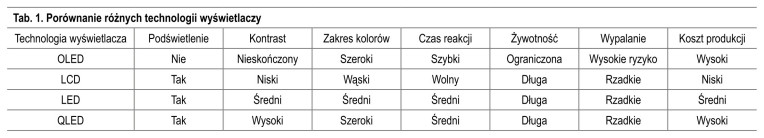

Technologia OLED oferuje istotną przewagę nad klasycznymi wyświetlaczami LCD. Do najważniejszych zalet zaliczyć można: wyższą jakość obrazu, lepszą efektywność energetyczną oraz większą elastyczność konstrukcyjną.
Wyświetlacze OLED zapewniają głębszą czerń, wyższy kontrast oraz lepsze nasycenie barw niż układy LCD. Wynika to z faktu, że każdy piksel OLED emituje własne światło i może być całkowicie wygaszony, co pozwala na uzyskanie efektu prawdziwej czerni. Wyświetlacze LCD wymagają zaś stosowania podświetlenia, które nie tylko zwiększa zużycie energii, ale również obniża kontrast i dokładność odwzorowania kolorów.
Ekrany OLED oferują także szeroki zakres barw, co oznacza zdolność reprodukcji czystych, nasyconych kolorów bez konieczności stosowania filtrów kolorystycznych lub warstw podświetlających. To zaś przekłada się na wyższą wierność odwzorowania obrazu, co ma kluczowe znaczenie w wielu zastosowaniach, np. w aplikacjach medycznych lub przemysłowych.
Ze względu na własne źródło emisji światła wyświetlacze OLED cechują się także bardzo szerokimi kątami widzenia – bez zauważalnego spadku kontrastu czy zniekształcenia kolorów. W przypadku LCD, które działają na zasadzie modulacji światła, efekt ten jest znacznie bardziej ograniczony.
Również czas reakcji OLED jest znacznie krótszy niż w przypadku LCD – nie zachodzi tu potrzeba fizycznego przestawiania cząstek ciekłego kryształu, co pozwala zredukować efekt smużenia i tzw. ghosting. W praktyce przekłada się to na większą płynność animacji oraz lepsze wrażenia przy odtwarzaniu dynamicznych treści, np. w grach, wizualizacjach przemysłowych czy interfejsach o wysokiej częstotliwości odświeżania (120 Hz i więcej).
Technologia OLED umożliwia także obsługę HDR (High Dynamic Range), co poszerza zakres jasności i kolorów dostępnych na ekranie, poprawiając realizm oraz ekspresję wizualną obrazu.
Wyświetlacze OLED mogą być znacznie bardziej energooszczędne niż LCD – zwłaszcza w aplikacjach, w których dominują ciemne lub czarne tła. Jako że piksele OLED są aktywowane indywidualnie i emitują światło tylko wtedy, gdy jest to konieczne, nie występuje tu zjawisko ciągłego podświetlania całej matrycy, tak jak ma to miejsce w przypadku technologii LCD.
Wbudowane systemy zarządzania jasnością i temperaturą barwową, dostosowujące się do oświetlenia otoczenia, pozwalają na dodatkową optymalizację zużycia energii oraz poprawę komfortu użytkownika – szczególnie w urządzeniach przenośnych lub noszonych.

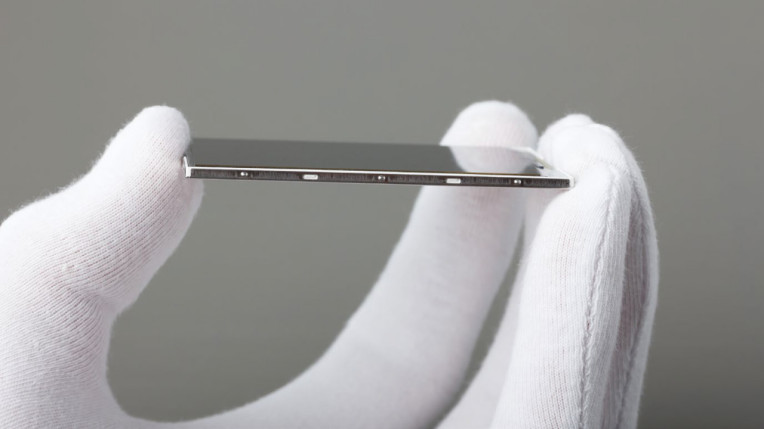

Układy OLED nie wymagają podświetlenia ani sztywnego podłoża, dzięki czemu mogą być znacznie cieńsze i lżejsze od paneli LCD. Struktura warstwowa OLED umożliwia produkcję wyświetlaczy elastycznych (np. z możliwością gięcia), składanych, rolowanych, a nawet rozciągliwych.
Konstrukcja taka otwiera drogę do nowych zastosowań w urządzeniach z nietypową geometrią – od składanych smartfonów po niestandardowe interfejsy operatorskie w przemyśle czy wyświetlacze w pojazdach. Co więcej, technologia OLED pozwala na tworzenie przezroczystych paneli, które mogą być zintegrowane z szybami, oknami czy wizjerami w okularach rozszerzonej rzeczywistości.
Wyzwania i wady OLED
Mimo licznych zalet technologii OLED istnieją również pewne wyzwania i ograniczenia, które należy mieć na uwadze podczas korzystania z tego rozwiązania. Wyświetlacze OLED są nadal droższe w produkcji niż ich odpowiedniki wykonane w technologii LCD, co wynika z wysokich kosztów materiałów organicznych, skomplikowanego procesu produkcyjnego oraz niższej wydajności produkcji. Ponadto charakteryzują się krótszą żywotnością w porównaniu do wyświetlaczy LCD, ze względu na zjawisko degradacji materiałów organicznych wskutek zmian starzeniowych.
Wyświetlacze OLED są również bardziej podatne na efekt wypalania (burn-in), czyli trwałe zatrzymanie obrazu, które pojawia się podczas długotrwałego wyświetlania statycznych elementów, takich jak logotypy stacji, paski informacyjne czy interfejsy gier komputerowych. Dodatkowo mają niższą jasność niż wyświetlacze LCD, co może negatywnie wpływać na widoczność i czytelność ekranu w jasnym otoczeniu.
Technologia OLED musi także konkurować z innymi nowo powstającymi technologiami wyświetlaczy, takimi jak diody kwantowe (QLED), mikrodiody LED (μLED) oraz mini LED. Technologie te mogą oferować podobną lub lepszą wydajność i jakość obrazu przy niższych kosztach oraz większej niezawodności.
Dalszy rozwój
Technologia OLED pozostaje w fazie dynamicznego rozwoju, znajdując coraz szersze zastosowanie w różnych systemach wyświetlania obrazu. Poniżej przedstawiono wybrane perspektywiczne obszary jej implementacji:
Właściwości mechaniczne struktur OLED umożliwiają wytwarzanie wyświetlaczy elastycznych, które znajdują zastosowanie w urządzeniach składanych, takich jak smartfony, tablety, laptopy czy odbiorniki TV. Konstrukcja taka pozwala na zmianę geometrii urządzenia zależnie od scenariusza użytkowego – przykładowo urządzenie mobilne może zostać rozłożone do rozmiaru tabletu, a elastyczny ekran telewizyjny – zwinięty w formę kompaktowej tuby.
Z punktu widzenia użytkownika końcowego oznacza to zwiększoną funkcjonalność, mobilność oraz optymalizację przestrzeni użytkowej.
OLED-y oferują możliwość integracji z systemami noszonymi, zaś w przyszłości być może również z urządzeniami wszczepialnymi. Przykłady zastosowań to inteligentne zegarki, okulary, soczewki kontaktowe oraz tatuaże elektroniczne służące do prezentacji danych na powierzchni skóry.
Technologia OLED sprzyja miniaturyzacji, personalizacji oraz integracji systemów informacyjnych z użytkownikiem, a także może znaleźć zastosowanie w medycynie, diagnostyce i systemach monitorowania parametrów biologicznych.
Ekrany Micro-OLED, będące odmianą OLED o bardzo małej przekątnej i dużej gęstości pikseli, umożliwiają konstruowanie kompaktowych wyświetlaczy wysokiej rozdzielczości do systemów rozszerzonej (AR) i wirtualnej rzeczywistości (VR). Przykładowe aplikacje obejmują inteligentne okulary oraz hełmy taktyczne.
Wyświetlacze PHOLED (Phosphorescent OLED) stanowią udoskonaloną wersję klasycznych OLED-ów, wykorzystującą materiały fosforescencyjne zamiast fluorescencyjnych do generowania światła.
Efektywność konwersji energii elektrycznej na światło dla materiałów fosforescencyjnych jest około czterokrotnie wyższa niż w przypadku ich fluorescencyjnych odpowiedników. Przekłada się to na znacząco wyższą efektywność energetyczną i jasność wyświetlacza.
Obecnie wciąż trwają prace rozwojowe mające na celu wprowadzenie technologii PHOLED do użytku komercyjnego, jest jednak wysoce prawdopodobne, że trafi ona do masowej produkcji już w ciągu kilku najbliższych lat.
Podsumowanie
Technologia OLED jest jednym z najnowocześniejszych rozwiązań w zakresie produkcji ekranów i wyświetlaczy. Charakteryzuje się szerokim zakresem zastosowań, obejmującym m.in. urządzenia mobilne (smartfony, tablety), telewizory, systemy noszone, wyświetlacze w pojazdach oraz systemach przemysłowych.
Do kluczowych parametrów tej technologii zaliczyć można zdolność do uzyskiwania wysokiego kontrastu dynamicznego, odwzorowanie szerokiej gamy kolorów oraz możliwość konstrukcji bardzo cienkich, giętkich i przezroczystych paneli.
Dzięki samoemisyjnej naturze materiałów organicznych OLED nie wymaga, w przeciwieństwie do LCD, dodatkowego podświetlenia, co przekłada się na niższe zużycie energii w trybach wysokiego kontrastu oraz uproszczoną konstrukcję warstwową. Ponadto elastyczne podłoża umożliwiają wytwarzanie zakrzywionych, składanych lub rolowanych ekranów, co otwiera nowe możliwości konstrukcyjne i projektowe.
Technologia OLED ma również wady, do głównych z nich zaliczyć można ograniczoną trwałość, podatność na zjawisko wypalania ekranu, trudności w produkcji ekranów o dużych rozmiarach oraz stosunkowo wysoki koszt produkcji.
Z tego względu prowadzone są intensywnym prace badawczo-rozwojowe w obszarze chemii materiałów oraz procesów wytwarzania. Celem tych działań jest poprawa jasności wyświetlaczy OLED, wydłużenie ich żywotności oraz redukcja kosztu produkcji.
W perspektywie średnio- i długoterminowej OLED pozostaje kluczową technologią w rozwoju nowej generacji interfejsów graficznych – zarówno w kontekście elektroniki konsumenckiej, jak i zastosowań specjalistycznych (AR/VR, HUD, systemy medyczne).
