Najczęściej stosuje się dwie technologie łączenia warstw: air bonding, czyli klejenie realizowane po całej ramce wyświetlacza, z pozostawieniem cienkiej szczeliny powietrznej pomiędzy poszczególnymi komponentami, oraz optical bonding, które polega na wypełnieniu tej przestrzeni przezroczystym klejem optycznym, łączącym warstwy na całej powierzchni i tworzącym jednolitą, pozbawioną pustek strukturę. Choć różnica między tymi rozwiązaniami może wydawać się na pierwszy rzut oka niewielka, w praktyce decyduje o funkcjonalności i niezawodności całego urządzenia.
Optical bonding
Optical bonding – co to?
Bonding optyczny (ang. optical bonding) to proces trwałego, pełnopowierzchniowego łączenia wyświetlacza, sensora dotykowego oraz szkła ochronnego przy użyciu specjalistycznych, optycznie przezroczystych materiałów klejących. Celem tego procesu jest wyeliminowanie szczeliny powietrznej pomiędzy warstwami i uzyskanie jednorodnej struktury o wysokiej przejrzystości, stabilności mechanicznej i przewidywalnych właściwościach optycznych. Zastosowane materiały klejące charakteryzują się wysoką transmisją światła, stabilnością chemiczną oraz współczynnikiem załamania dopasowanym do pozostałych elementów modułu.
Sam proces bondingu realizowany jest w kilku ściśle kontrolowanych etapach. W pierwszej kolejności komponenty są precyzyjnie pozycjonowane i wyrównywane, aby zapewnić prawidłowe działanie wyświetlacza i sensora dotykowego na całej powierzchni roboczej. Następnie następuje właściwy etap laminacji lub utwardzania, realizowany w zależności od rodzaju zastosowanego materiału – z wykorzystaniem ciśnienia, podwyższonej temperatury, próżni lub promieniowania UV. Kluczowym elementem procesu jest całkowite usunięcie pęcherzyków powietrza i zapewnienie jednorodnego kontaktu pomiędzy warstwami.
Efektem bondingu optycznego jest monolityczny moduł, w którym wyświetlacz, sensor dotykowy i szkło ochronne funkcjonują jak jeden element. W zastosowaniach przemysłowych i profesjonalnych takie zespolenie traktowane jest jako trwałe i nierozbieralne, ponieważ zapewnia najwyższą jakość optyczną, odporność środowiskową oraz długoterminową niezawodność całego układu.
Materiały wykorzystywane w bondingu optycznym
Na rynku dostępnych jest kilka grup materiałów stosowanych w bondingu optycznym. Można je podzielić na dwa podstawowe typy: materiały stałe, występujące w postaci arkuszy lub preform o kontrolowanej grubości (OCA, SOCA i SCA), oraz materiały ciekłe, aplikowane bezpośrednio na całą powierzchnię jednego z komponentów w formie klejów (LOCA). Wszystkie te materiały przeznaczone są do trwałego łączenia wyświetlaczy, sensorów dotykowych i szkła ochronnego, jednak różnią się budową chemiczną, sposobem aplikacji oraz właściwościami.
OCA (Optical Clear Adhesive)
OCA (Optical Clear Adhesive) to stały, optycznie przezroczysty materiał klejący występujący w postaci cienkich folii o ściśle kontrolowanej grubości. Aplikacja OCA polega na umieszczeniu folii pomiędzy łączonymi warstwami modułu, a następnie przeprowadzeniu procesu laminacji z wykorzystaniem kontrolowanego nacisku oraz podwyższonej temperatury, często w warunkach próżniowych lub w autoklawie. Proces ten umożliwia uzyskanie jednorodnego kontaktu na całej powierzchni i wysokiej jakości optycznej. OCA charakteryzuje się bardzo dobrą przejrzystością, stabilnością parametrów w czasie oraz wysoką powtarzalnością procesu, dlatego jest powszechnie stosowany w produkcji seryjnej modułów wyświetlaczy.
SOCA (Silicone Optically Clear Adhesive)
SOCA (Silicone Optically Clear Adhesive) to przezroczysty klej silikonowy, który – w zależności od formulacji – występuje w postaci arkuszy lub żelu i aplikowany jest pomiędzy łączone warstwy modułu. Proces bondingu z wykorzystaniem SOCA opiera się na precyzyjnym pozycjonowaniu komponentów oraz kontrolowanym docisku, a następnie aktywacji procesu wiązania poprzez podwyższoną temperaturę lub reakcję chemiczną zachodzącą w czasie. Materiał ten cechuje się elastycznością oraz stabilnymi właściwościami mechanicznymi. Kluczową cechą SOCA jest możliwość kontrolowanego rozdzielenia warstw po utwardzeniu, przy zastosowaniu odpowiednich procedur i narzędzi serwisowych, bez istotnego pogorszenia parametrów optycznych komponentów. Ze względu na wysoką cenę SOCA zaliczany jest do rozwiązań klasy premium i stosowany jest w modułach projektowanych z myślą o długookresowej eksploatacji.
SCA (Solid Clear Adhesive)
SCA (Solid Clear Adhesive) to stały, przezroczysty klej występujący w postaci arkuszy lub preform o precyzyjnie kontrolowanej grubości. Aplikacja SCA polega na umieszczeniu materiału pomiędzy łączonymi warstwami, a następnie zespoleniu komponentów przy użyciu kontrolowanego nacisku oraz podwyższonej temperatury. Proces ten zapewnia wysoką jednorodność optyczną, stabilność parametrów oraz niskie ryzyko powstawania pęcherzyków powietrza, co czyni SCA rozwiązaniem dobrze dopasowanym do produkcji seryjnej i zastosowań wymagających wysokiej powtarzalności jakości.
LOCA (Liquid Optically Clear Adhesive)
LOCA (Liquid Optically Clear Adhesive), niekiedy określane również jako OCR (Optical Clear Resin), to ciekły, akrylowy klej, który po aplikacji na powierzchnię komponentu utwardza się pod wpływem promieniowania UV, tworząc sztywną, trwałą i optycznie przejrzystą warstwę. Starsze formulacje LOCA mogły wykazywać tendencję do żółknięcia pod wpływem promieniowania UV i podwyższonej temperatury, natomiast nowoczesne materiały projektowane są w celu ograniczenia tego zjawiska. Proces klejenia z wykorzystaniem LOCA jest bardziej złożony i zazwyczaj droższy niż bonding z użyciem materiałów stałych – wymaga precyzyjnego dozowania, kontroli warunków próżniowych oraz dokładnego utwardzania UV. Obecność pęcherzyków powietrza często skutkuje koniecznością wymiany całego modułu.
Zalety i wady optical bondingu
Optical bonding oferuje szereg korzyści wynikających z pełnego wypełnienia przestrzeni między warstwami przezroczystym klejem optycznym. Jednolita, zwarta struktura zapewnia przede wszystkim znakomite właściwości optyczne – ogranicza odblaski świetlne, zwiększa kontrast obrazu i poprawia jego czytelność w różnorodnych warunkach oświetleniowych.
Istotną zaletą klejenia optycznego jest wysoka trwałość mechaniczna modułu. Ponieważ klej łączy warstwy na całej powierzchni, siły działające na powierzchnię ekranu rozkładają się równomiernie, co w pewnym stopniu zabezpiecza konstrukcję przed wstrząsami, drganiami i uderzeniami oraz ułatwia spełnienie wymagań normy IK. Warto jednak podkreślić, że samo zastosowanie kleju optycznego nie gwarantuje osiągnięcia konkretnego poziomu IK. Wymaga to jednocześnie odpowiednio dobranej grubości i rodzaju szkła oraz właściwie zaprojektowanej konstrukcji mechanicznej obudowy. Bonding optyczny ułatwia spełnienie wymagań danej klasy IK, ale nie stanowi samodzielnego czynnika certyfikującego.
Kolejnym atutem jest podwyższona szczelność modułu, wynikająca z całkowitego wypełnienia przestrzeni między warstwami klejem. Takie rozwiązanie skutecznie ogranicza przenikanie kurzu, pyłów i wilgoci do wnętrza modułu oraz zapobiega jego zaparowywaniu przy gwałtownych zmianach temperatury, co ma szczególne znaczenie m.in. w aplikacjach outdoorowych.
Dodatkowo mniejszy dystans między sensorem dotykowym a szkłem ochronnym poprawia responsywność i precyzję działania funkcji dotyku.
Wszystko to przekłada się na wysoki komfort korzystania z urządzenia, zwiększając ogólne doświadczenie użytkownika (UX).
Jednocześnie optical bonding ma także pewne ograniczenia. Proces klejenia jest złożony i wymaga specjalistycznego sprzętu oraz kontrolowanych warunków produkcji, co wpływa na wyższy koszt wytworzenia. Ewentualne defekty, takie jak pęcherzyki powietrza, przebarwienia czy nierównomierne rozprowadzenie kleju, są trudne do usunięcia na późniejszym etapie, a naprawa modułów klejonych optycznie często nie jest możliwa bez wymiany całego zestawu komponentów. Niektóre materiały klejące mogą być również wrażliwe na ekstremalne temperatury lub długotrwałą ekspozycję na promieniowanie UV, co wymaga starannego doboru parametrów technologicznych odpowiednio do zastosowania urządzenia. Z tego względu w procesie klejenia optycznego warto korzystać z usług zaufanego partnera z odpowiednim doświadczeniem i zapleczem technologicznym, który zagwarantuje wysoką jakość wykonania.
Zastosowanie optical bondingu
Optical bonding to technologia szczególnie często wykorzystywana w aplikacjach przemysłowych, a przede wszystkim w urządzeniach, od których oczekuje się doskonałej czytelności, niezawodności i trwałości w wymagających warunkach środowiskowych. Sprawdza się w szerokiej gamie sprzętów, w tym m.in.:
- interfejsach HMI, w tym panelach operatorskich w zakładach produkcyjnych,
- sprzęcie medycznym i laboratoryjnym, wymagającym precyzyjnego, jednoznacznego odczytu danych,
- panelach sterowania w pojazdach komunikacji miejskiej – autobusach, tramwajach, pociągach,
- panelach sterowania w pojazdach specjalnych (np. w zastosowaniach wojskowych, budowlanych czy rolniczych),
- systemach digital signage, w tym systemach informacji pasażerskiej na dworcach, przystankach i stacjach oraz lotniskach,
- urządzeniach mobilnych, w tym urządzeniach pomiarowych wykorzystywanych w przemyśle,
- kioskach informacyjnych,
- terminalach samoobsługowych,
- automatach vendingowych.
Technologia optical bonding w wielu przypadkach realnie ułatwia obsługę tego typu urządzeń, poprawiając komfort pracy użytkowników. Warto dodać, że często jest ona nie tylko preferowanym, ale także rekomendowanym wyborem przy projektowaniu urządzeń przeznaczonych do pracy na zewnątrz.
Air bonding
Air bonding – co to?
Bonding powietrzny (ang. air bonding) to technologia montażu komponentów modułu, w której wyświetlacz, sensor dotykowy i szkło ochronne są mechanicznie pozycjonowane i mocowane najczęściej za pomocą dwustronnie klejącej warstwy nanoszonej na krawędziach, co stabilizuje konstrukcję i zapobiega jej przesuwaniu. Powstający układ nie tworzy jednej zwartej struktury – warstwy funkcjonują jako osobne elementy oddzielone szczeliną powietrzną.
Zalety i wady air bondingu
Air bonding ma kilka praktycznych atutów wynikających przede wszystkim z prostoty technologii. Najważniejszą zaletą jest niższy koszt produkcji – proces nie wymaga stosowania specjalistycznych materiałów ani zaawansowanych urządzeń produkcyjnych, a także pracy w warunkach próżni. Dodatkowym atutem jest łatwiejsze serwisowanie modułu – ponieważ warstwy nie są połączone na całej powierzchni, naprawa lub wymiana wyświetlacza, sensora dotykowego czy szkła ochronnego jest prostsza i tańsza.
Ograniczenia klejenia powietrznego wynikają bezpośrednio z pozostawienia szczeliny powietrznej między warstwami. Obecność tej przestrzeni zwiększa ilość odbić światła, co może pogarszać kontrast i czytelność obrazu, zwłaszcza przy intensywnym oświetleniu. Dodatkowo, obecność niewypełnionej przestrzeni zwiększa ryzyko kondensacji pary wodnej, co w określonych warunkach środowiskowych może skutkować zaparowywaniem wewnętrznych powierzchni ekranu. Niewypełniona przestrzeń zmniejsza także odporność mechaniczną – siły działające na szkło nie rozkładają się równomiernie, co czyni moduł bardziej podatnym na uszkodzenia przy wstrząsach czy uderzeniach.
Zastosowanie air bondingu
Air bonding jest wybierany przy projektowaniu urządzeń, w których kluczowe są niskie koszty produkcji, łatwość serwisu oraz brak szczególnych wymagań dotyczących czytelności obrazu czy szczelności modułu. Technologia ta znajduje zastosowanie m.in. w:
- interfejsach HMI, w tym panelach sterowania, eksploatowanych w stabilnych warunkach oświetleniowych i sprzyjającym środowisku (niskie zakurzenie i zapylenie, stabilna wilgotność, brak skokowych zmian temperatur),
- elektronice użytkowej, w tym w podstawowych tabletach i monitorach,
- rozwiązaniach dla smart home, takich jak np. termostaty,
- kioskach informacyjnych, terminalach samoobsługowych oraz automatach vendingowych przeznaczonych do instalacji w pomieszczeniach o stabilnych warunkach środowiskowych,
- urządzeniach, w których przewidziano regularną wymianę elementów narażonych na uszkodzenia – np. szkła ochronnego.
Air bonding jest więc często optymalnym wyborem dla projektów, w których priorytetem są koszty, prostota konstrukcji oraz serwisowalność urządzenia. Zazwyczaj jest stosowany w urządzeniach przeznaczonych do pracy wewnątrz pomieszczeń, choć nie jest to regułą.
Air bonding vs. optical bonding
Wybór metody łączenia komponentów tworzących moduł wyświetlacza – air bonding lub optical bonding – ma istotny wpływ na jego parametry użytkowe, trwałość oraz możliwości eksploatacyjne. Obie technologie różnią się pod względem właściwości optycznych, konstrukcyjnych i środowiskowych, dlatego decyzja o zastosowaniu jednej z nich powinna wynikać z analizy wymagań aplikacji, warunków pracy urządzenia oraz oczekiwań użytkowników końcowych. Zapoznaj się z poniższym zestawieniem, aby określić, która z metod – klejenie powietrzne czy klejenie optyczne – będzie odpowiednia dla rozwiązania, które projektujesz.

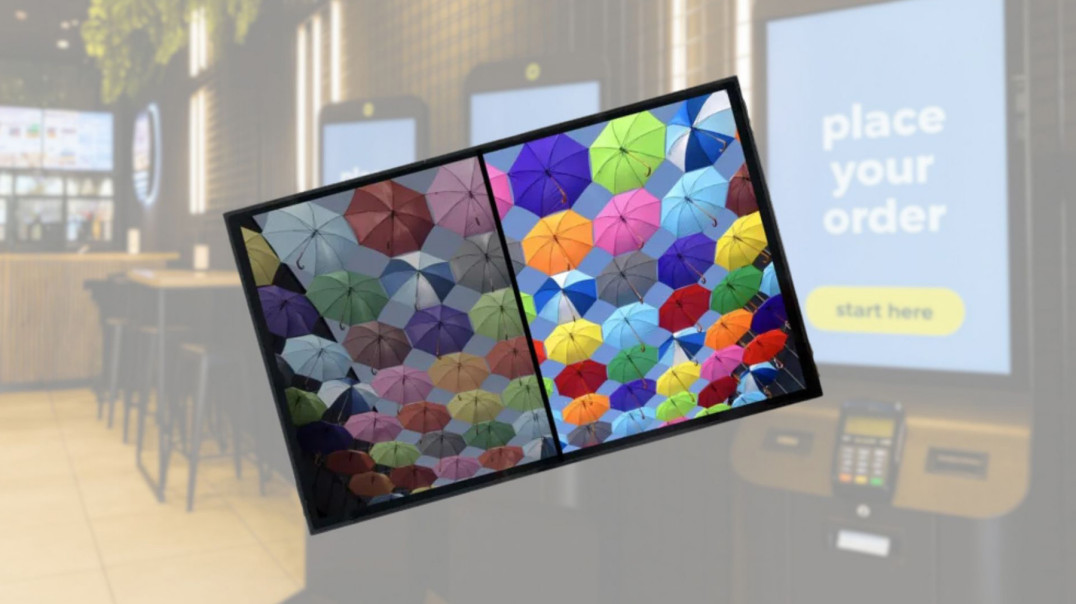

Jakość wyświetlanego obrazu

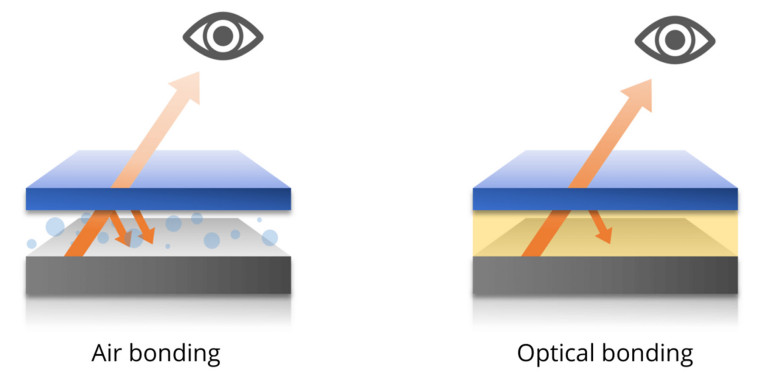

Jedną z kluczowych przewag bondingu optycznego nad bondingiem powietrznym jest jakość obrazu. Wypełnienie przestrzeni między warstwami materiałem o współczynniku załamania zbliżonym do szkła eliminuje odblaski świetlne i poprawia transmisję światła. W efekcie użytkownik otrzymuje obraz o wyższym kontraście, intensywniejszych kolorach i głębszej czerni.
Różnica jest szczególnie widoczna w urządzeniach pracujących w warunkach silnego oświetlenia, zwłaszcza w nasłonecznionych lokalizacjach. W takich sytuacjach – pod warunkiem, że sama matryca została zaprojektowana do pracy w intensywnym świetle – moduły wykonane w technologii optical bonding uzyskują jeszcze lepszą czytelność i redukcję odblasków, przy czym nie usuwają ich całkowicie, ponieważ zawsze pozostają odbicia z zewnętrznej powierzchni szkła ochronnego. Efektów tych nie da się osiągnąć przy zastosowaniu technologii air bonding, co w praktyce wyklucza jego użycie w wielu aplikacjach outdoorowych.
Trwałość i odporność środowiskowa

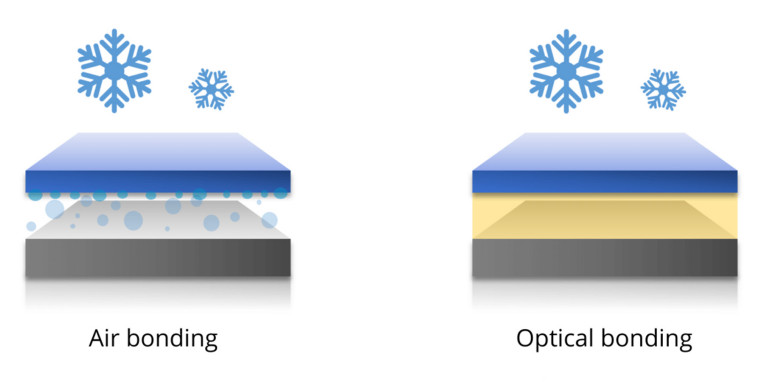

Bonding optyczny znacząco zwiększa trwałość konstrukcji wyświetlacza. Brak pustej przestrzeni między warstwami sprawia, że do wnętrza modułu nie mogą przenikać wilgoć ani zanieczyszczenia, takie jak kurz czy pyły. W konstrukcjach z zastosowaniem air bondingu ich obecność może prowadzić do kondensacji pary wodnej, obniżenia przejrzystości oraz stopniowej degradacji optycznej.

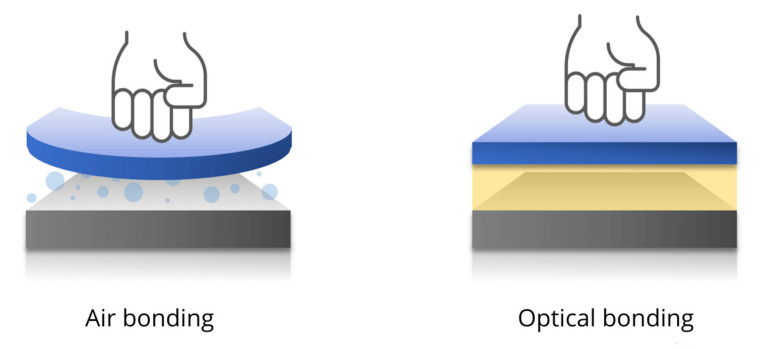

W technologii optical bonding warstwa kleju optycznego eliminuje pustą przestrzeń pomiędzy warstwami, tworząc ciągłą strukturę modułu. Dzięki temu obciążenia mechaniczne są rozprowadzane bardziej równomiernie na całej powierzchni ekranu, co zwiększa stabilność konstrukcji i ogranicza ryzyko uszkodzeń wynikających z drgań, wstrząsów lub obciążeń punktowych. Z tego względu rozwiązanie to jest często wybierane w urządzeniach przeznaczonych do pracy w wymagających warunkach środowiskowych oraz w aplikacjach zakładających długotrwałą i intensywną eksploatację, gdzie kluczowe znaczenie mają podwyższone parametry niezawodności.
Grubość modułu i właściwości konstrukcyjne
Optical bonding pozwala zmniejszyć całkowitą grubość modułu poprzez eliminację konieczności stosowania dwustronnej taśmy klejącej (DST) pomiędzy wyświetlaczem a szybą ochronną. Dzięki pełnopowierzchniowemu połączeniu warstw oraz eliminacji szczeliny powietrznej uzyskiwana jest zwarta, monolityczna konstrukcja, charakteryzująca się większą sztywnością oraz lepszą integralnością mechaniczną.
W przypadku air bondingu warstwy łączone są w sposób pozostawiający szczelinę powietrzną pomiędzy wyświetlaczem a szybą ochronną. Taka konstrukcja cechuje się mniejszą sztywnością całego zestawu, co może wpływać na jego odporność mechaniczną oraz zachowanie w warunkach wibracji lub obciążeń naciskowych.
Koszt
Różnice technologiczne między obiema metodami przekładają się na koszty produkcji.
Air bonding, dzięki prostemu procesowi montażu i krótszemu czasowi produkcji, jest rozwiązaniem tańszym i często stosowanym w urządzeniach o ograniczonym budżecie, pracujących w stabilnych warunkach środowiskowych.
Optical bonding wiąże się z wyższym kosztem wytworzenia, jednak jest inwestycją w jakość i trwałość urządzenia. Stabilna konstrukcja, wyższa odporność środowiskowa oraz mniejsze ryzyko awarii oznaczają, że całkowity koszt eksploatacji może być niższy w długim okresie użytkowania. Z tego powodu bonding optyczny wybiera się w systemach, które muszą działać niezawodnie przez wiele lat.
Serwisowanie
W przypadku air bondingu warstwy modułu nie są trwale połączone, co ułatwia wymianę elementów takich jak sensor dotykowy czy szkło ochronne. Konstrukcja może być rozklejana, a naprawa może odbywać się bez ingerencji w całą strukturę wyświetlacza.
W optical bondingu wyświetlacz, sensor dotykowy i szkło ochronne są trwale zintegrowane. W zależności od zastosowanego materiału klejącego (np. OCA, SCA lub LOCA) moduł będzie nierozklejalny, co ogranicza możliwości naprawy. Wyjątkiem są technologie wykorzystujące kleje SOCA, które umożliwiają rozdzielenie warstw po utwardzeniu – rozwiązanie to jest jednak droższe.
Czułość panelu dotykowego

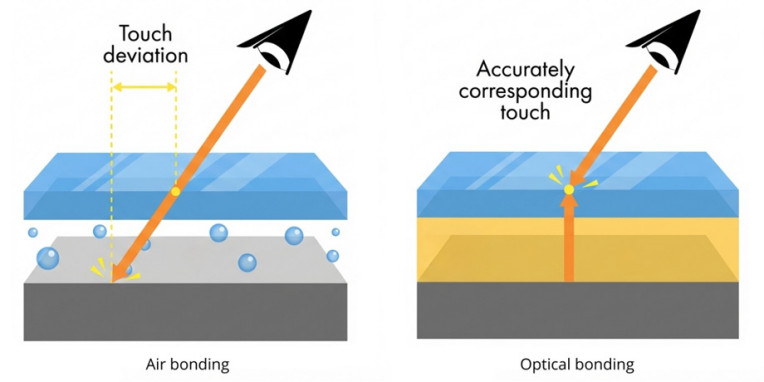

Eliminacja szczeliny powietrznej w modułach wykonanych w technologii optical bonding wpływa na precyzję obsługi paneli dotykowych poprzez ograniczenie efektu paralaksy. Paralaksa to zjawisko polegające na pozornym przesunięciu obrazu na wyświetlaczu względem jego rzeczywistego położenia, widoczne podczas obserwacji ekranu pod kątem.
W konstrukcjach w technologii air bonding, ze szczeliną powietrzną, punkt fizycznego dotknięcia powierzchni szyby może nie pokrywać się z miejscem, w którym użytkownik widzi element interfejsu na ekranie, sprawiając wrażenie niedokładnej reakcji na dotyk. Zjawisko to jest szczególnie zauważalne przy grubszych szkłach ochronnych.
Optical bonding eliminuje tę rozbieżność, łącząc szkło ochronne i wyświetlacz w jedną optycznie spójną strukturę. Dzięki temu punkt dotyku jest postrzegany jako dokładnie zgodny z wyświetlaną treścią, co przekłada się na bardziej intuicyjną, stabilną i przewidywalną reakcję panelu dotykowego.

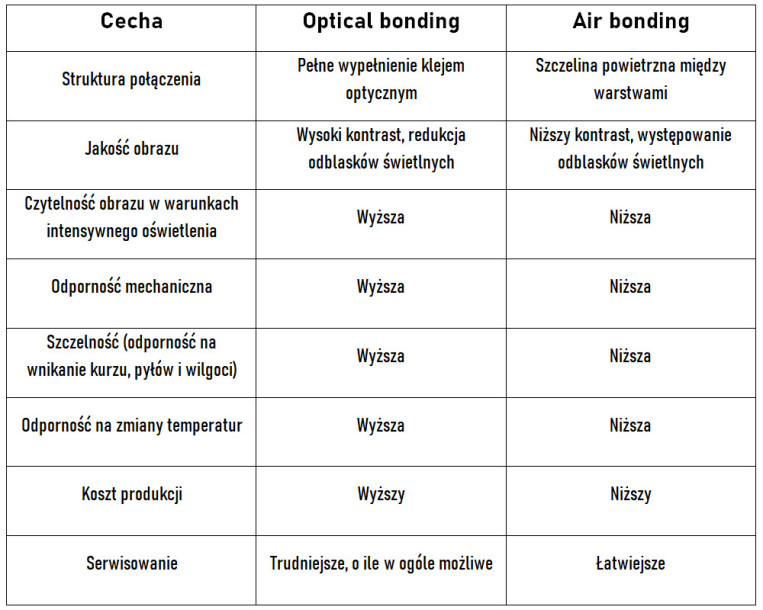

W poniższej tabeli przedstawiono kluczowe różnice pomiędzy technologią optical bonding a air bonding:
Wybór między technologią optical bonding a air bonding zależy od kilku czynników, wśród których za kluczowe można uznać środowisko pracy i wymagania użytkownika, a także ograniczenia budżetowe.
Optical bonding oferuje lepsze właściwości optyczne, wyższą odporność na czynniki zewnętrzne oraz większą trwałość mechaniczną, dlatego jest rekomendowany do zastosowań, w których kluczowa jest czytelność prezentowanych treści, niezawodność i praca w wymagających warunkach środowiskowych. Air bonding pozostaje natomiast atrakcyjną alternatywą w projektach o ograniczonym budżecie, niewymagających najwyższej jakości obrazu i przeznaczonych do użytkowania w stabilnym środowisku.
Ostateczny wybór technologii warto podjąć już na etapie projektowania urządzenia – najlepiej we współpracy z doświadczonym dostawcą komponentów. Specjaliści z Unisystemu, jako eksperci z wieloletnią praktyką w realizacji projektów z wykorzystaniem zarówno optical bondingu, jak i air bondingu, mogą dobrać rozwiązanie optymalne dla konkretnej aplikacji, środowiska pracy i założonego budżetu.
Źródło: UNISYSTEM Sp. z o.o.
