Zaawansowana technologia dotykowa – precyzja i niezawodność działania
UCB045-RGB-CMFDV1 zaprojektowano w oparciu o układ scalony, dzięki czemu oferuje wyjątkowo wysoką czułość detekcji dotyku oraz stabilność działania. Zaawansowane algorytmy pozwalają na pewne wykrywanie dotyku nawet przy zaburzeniach, które mogłyby ograniczać skuteczność innych podobnych rozwiązań.
Wysoka niezawodność urządzenia oznacza, że potrafi ono działać długoterminowo bezawaryjnie, zachowując powtarzalność i stabilność parametrów. Dzięki temu projektanci mogą polegać na UCB045-RGB-CMFDV1 jako na elemencie, który nie będzie źródłem usterek czy przestojów systemu.
Cechy charakterystyczne
Niezawodne działanie przycisku w środowiskach przemysłowych zapewnia szereg rozwiązań konstrukcyjnych, które gwarantują odporność na trudne warunki i eliminują ryzyko niepożądanych sytuacji.
- Precyzyjna detekcja dotyku przez szkło ochronne – czujnik reaguje dokładnie nawet przy zastosowaniu dodatkowej warstwy ochronnej. Standardowo skonfigurowany jest pod szkło o grubości 1,1 mm, lecz po odpowiedniej kalibracji może pracować także ze szkłem o grubości do 4 mm. W razie potrzeby oferujemy wsparcie przy dostosowaniu parametrów do wymagań danej aplikacji.
- Obsługa w rękawiczkach – zachowana czułość umożliwia wygodne korzystanie z przycisku również w rękawicach. To rozwiązanie szczególnie istotne w środowiskach produkcyjnych, medycznych i laboratoryjnych, gdzie stosowanie ochrony dłoni jest standardem.
- Stabilna praca w obecności cieczy – przycisk działa poprawnie nawet w obecności rozproszonych kropli wody na powierzchni. Odpowiednia kalibracja eliminuje ryzyko tzw. ghost touch, a w przypadku zalania większą ilością cieczy układ automatycznie ignoruje zakłócenia, zapobiegając niepożądanym aktywacjom.
Dodatkowo moduł został przystosowany do pracy w szerokim zakresie temperatur od -20°C do +70°C, co zapewnia pełną funkcjonalność zarówno w wymagających warunkach przemysłowych, jak i w środowisku zewnętrznym.
Sygnalizacja świetlna i dźwiękowa – personalizacja interfejsu i lepsze UX
Interfejs UCB045-RGB-CMFDV1 został zaprojektowany z myślą o User Experience (UX) – łączy funkcję detekcji dotyku z wizualną i akustyczną informacją zwrotną, tworząc bardziej intuicyjny i ergonomiczny sposób obsługi.
Podświetlenie RGB – trzy diody LED w połączeniu z elementem rozpraszającym równomiernie rozświetlają całą powierzchnię przycisku, umożliwiając sygnalizację w dowolnym kolorze. Dzięki temu użytkownik natychmiast rozpoznaje stan urządzenia (np. zielony – aktywacja, czerwony – alarm), co zwiększa przejrzystość interfejsu i poprawia ogólne UX.
Sygnalizacja dźwiękowa – dedykowane złącze na buzzer pozwala dodać sygnał akustyczny, który potwierdza naciśnięcie przycisku. To szczególnie istotne w głośnym otoczeniu lub gdy użytkownik nie ma kontaktu wzrokowego z panelem. Sprzężenie wzrokowo–słuchowe zwiększa poczucie pewności i ogranicza ryzyko błędów.
Kombinacja sygnałów świetlnych i dźwiękowych tworzy spójny, wielozmysłowy interfejs, który wspiera lepsze UX:
- poprawia intuicyjność obsługi,
- redukuje ryzyko pomyłek,
- zwiększa czytelność komunikatów i satysfakcję użytkownika.
Elastyczność zasilania
Jednym z kluczowych atutów UCB045-RGB-CMFDV1 jest elastyczność w zakresie zasilania. Moduł obsługuje napięcie wejściowe od 5 do 36 V DC, dzięki czemu jest kompatybilny zarówno z systemami niskonapięciowymi (np. mikrokontrolery 5 V), jak i z popularnymi instalacjami 12 V i 24 V w przemyśle, a także wybranymi aplikacjami 36 V.
Tak szeroki zakres pracy umożliwia zasilanie modułu bezpośrednio z istniejących obwodów, co eliminuje konieczność stosowania dodatkowych konwerterów i ułatwia integrację w różnorodnych projektach.
Prostota integracji

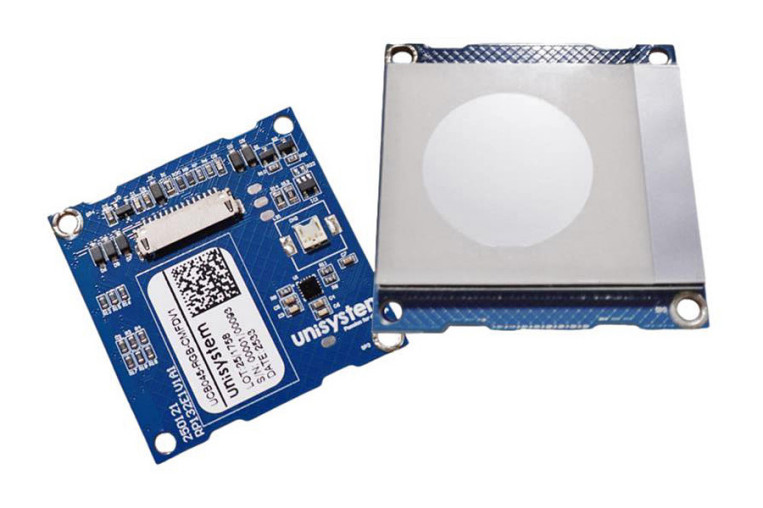

UCB045-RGB-CMFDV1 wyróżnia się także kompaktową obudową (45,5 × 45,5 × 5,3 mm), a średnica aktywnego pola dotykowego wynosi 16 mm – co odpowiada wymiarom typowych przycisków przemysłowych. Dzięki temu może zastępować klasyczne rozwiązania mechaniczne bez konieczności modyfikowania konstrukcji urządzenia.
Przycisk zaprojektowano z myślą o łatwej integracji. Po zamontowaniu i podłączeniu wystarczy prosty program, by działał zgodnie z wymaganiami projektu – bez czasochłonnej kalibracji czy skomplikowanego uruchamiania.
Montaż modułu również jest szybki i prosty: przewidziano możliwość jego przytwierdzenia za pomocą wysokiej jakości taśmy dwustronnej 3M, co umożliwia solidne mocowanie np. do wewnętrznej strony panelu frontowego urządzenia. Taki sposób instalacji eliminuje potrzebę stosowania dodatkowych uchwytów czy wiercenia otworów – wystarczy przykleić moduł we właściwym miejscu. Całość sprawia, że integracja przycisku w urządzeniu jest intuicyjna i oszczędza czas zarówno na etapie prototypowania, jak i produkcji seryjnej.
Najważniejsze parametry
Poniżej kluczowe parametry przycisku UCB045-RGB-CMFDV1.
- Technologia dotyku - pojemnościowa;
- Obszar wykrywania dotyku - Ø 16 mm;
- Grubość szkła/PMMA - 1,1 mm;
- Wymiary zewnętrzne - 45,5 × 45,5 × 5,3 mm;
- Zasilanie - 5–36 VDC;
- Zasilanie LED - 5 VDC;
- Pobór prądu LED - max. 3 × 20 mA;
- Podświetlenie - 3 × LED RGB;
- Jasność - zależna od koloru: biały 850–950 cd/m², czerwony 90–100 cd/m², zielony 750–800 cd/m², niebieski 40–60 cd/m²;
- Montaż - taśma 3M 9448A;
- Temperatura pracy - -20~+70°C;
- Wilgotność pracy - do 90% RH.
Skonfiguruj przycisk z zespołem Unisystemu
Dbamy o to, aby dostarczane komponenty były precyzyjnie dopasowane do potrzeb klientów. Moduł UCB045-RGB-CMFDV1 jest fabrycznie skalibrowany do pracy ze szkłem ochronnym o grubości ok. 1,1 mm. W przypadku zastosowania grubszej osłony (maksymalnie do 4 mm) konieczna może być ponowna regulacja czułości, aby zagwarantować stabilne i precyzyjne działanie. W tym zakresie pełne wsparcie zapewnia nasz dział Solution – zaplecze badawczo-rozwojowe Unisystemu.
W razie potrzeby wspieramy klientów także przy integracji przycisku w złożonych systemach – zarówno od strony sprzętowej (zasilanie, montaż, podłączenie), jak i programistycznej (obsługa sygnałów dotykowych, sterowanie podświetleniem LED). Dzięki wieloletniemu doświadczeniu w projektowaniu rozwiązań HMI dostarczamy gotowy do wdrożenia komponent, w pełni dopasowany do specyfiki aplikacji oraz oczekiwań użytkowników.
Przykładowe zastosowania przycisku UCB045-RGB-CMFDV1
Pojemnościowy przycisk dotykowy UCB045-RGB-CMFDV1 to rozwiązanie łączące niezawodność i precyzję działania z nowoczesnym designem oraz intuicyjną obsługą. Dzięki temu sprawdzi się m.in. w:
- automatyce przemysłowej – w panelach operatorskich, maszynach i na liniach produkcyjnych,
- medycynie – w aparaturze diagnostycznej i laboratoryjnej,
- transporcie – w panelach sterujących, systemach informacyjnych czy terminalach pokładowych,
- handlu – w kasach samoobsługowych, kioskach multimedialnych czy terminalach płatniczych,
- automotive – w systemach multimedialnych i panelach sterowania w pojazdach.
Dzięki swoim właściwościom przycisk sprawdza się zarówno w aplikacjach indoorowych, jak i outdoorowych. Jego parametry – odporność na zakłócenia, wibracje, drgania oraz obecność zanieczyszczeń – czynią go odpowiednim także do pracy w wymagających środowiskach.
Możliwości testowania

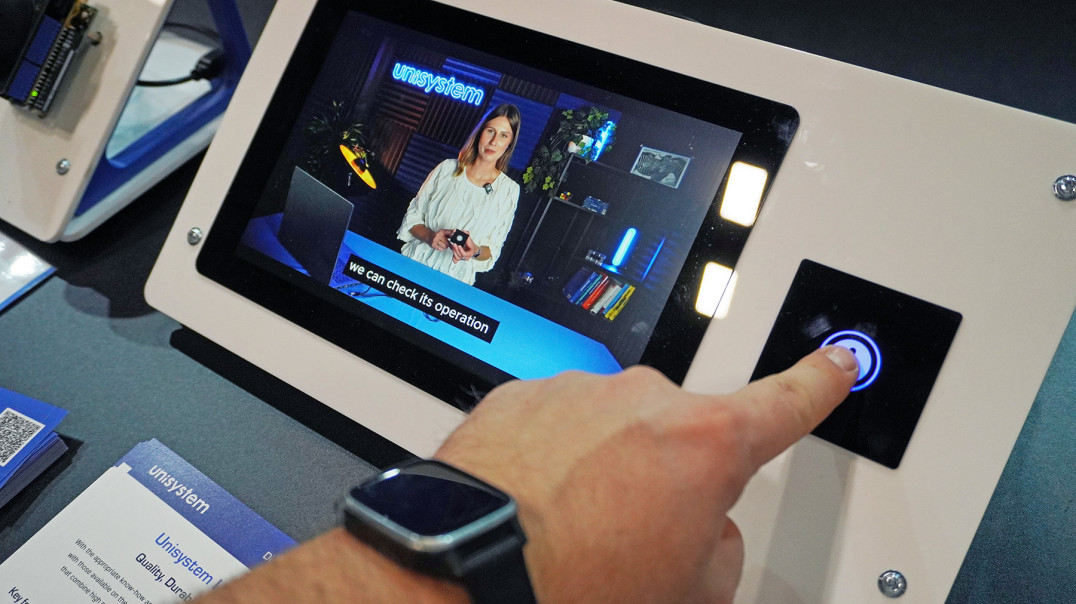

Aby ułatwić ocenę funkcjonalności przycisku, przygotowaliśmy dedykowane zestawy demonstracyjne, w skład których wchodzą: przycisk, szkło ochronne o grubości 1,1 mm oraz kabelek. Demokit umożliwia szybkie przetestowanie UCB045-RGB-CMFDV1 i sprawdzenie jego działania w praktyce – bez konieczności projektowania własnej elektroniki na wstępnym etapie.
Rozwiązanie UCB045-RGB-CMFDV1 to wszechstronny przycisk dotykowy, który łączy zaawansowaną technologię z praktycznymi korzyściami biznesowymi. Jest niezawodny, odporny na czynniki środowiskowe, przystępny w integracji i oferuje szerokie możliwości sygnalizacji – świetlnej oraz dźwiękowej – z pełną personalizacją. Dzięki temu stanowi idealny wybór dla projektantów i integratorów poszukujących wysokiej jakości komponentu HMI, który sprawdzi się zarówno w nowych projektach, jak i przy modernizacji istniejących systemów.
Źródło: UNISYSTEM Sp. z o.o.
