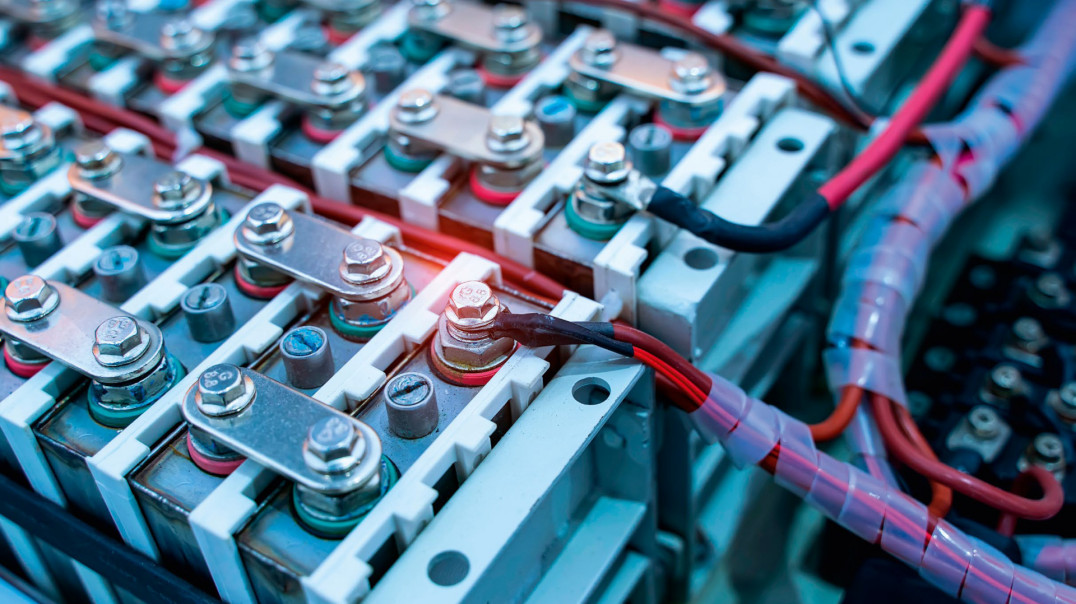

Współczesna elektronika, elektrotechnika oraz systemy automatyki przemysłowej stawiają przed projektantami układów zasilania ogromne wyzwania. Globalny rozwój elektromobilności, rozproszonych magazynów energii czy urządzeń Internetu Rzeczy (IoT) zmusza inżynierów do łączenia wiedzy z wielu dziedzin. Aby zaprojektować bezpieczny i wydajny system zasilania, trzeba dziś rozumieć procesy chemiczne zachodzące wewnątrz ogniw litowo-jonowych. Niezbędna jest także znajomość zaawansowanej teorii sterowania (stosowanej do oceny stanu naładowania) oraz nowoczesnej energoelektroniki, która odpowiada za ładowanie, balansowanie i bezprzerwowe przełączanie źródeł zasilania.

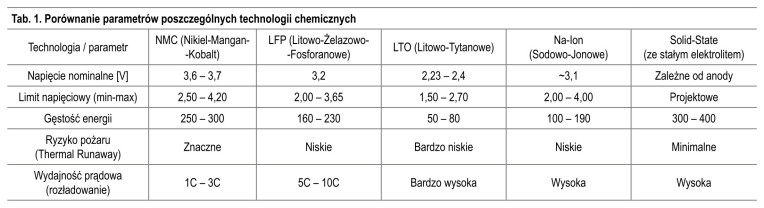

Architektura chemiczna i właściwości fizykochemiczne nowoczesnych ogniw akumulatorowych
Wybór odpowiedniej chemii ogniwa to pierwsza i kluczowa decyzja projektowa. Wpływa ona na budowę całego systemu zarządzania baterią (BMS) i narzuca konkretne algorytmy ładowania. Określa również, jak będą wyglądać układy mechaniczne, w tym niezwykle ważne systemy chłodzenia (HVAC). Baterie litowo-jonowe, które są obecnie standardem rynkowym, to dość zróżnicowana technologia. Wykorzystują lit jako główny nośnik ładunku, ale znacznie różnią się materiałem, z którego wykonano elektrody. To właśnie rodzaj elektrod decyduje o napięciu pracy, gęstości energii, maksymalnym prądzie i odporności na wysokie temperatury. Ogromną zaletą wszystkich tych ogniw względem starych akumulatorów kwasowo-ołowiowych jest wysoka gęstość energii, brak zjawiska "pamięci" i świetna sprawność (sięgająca 95%).

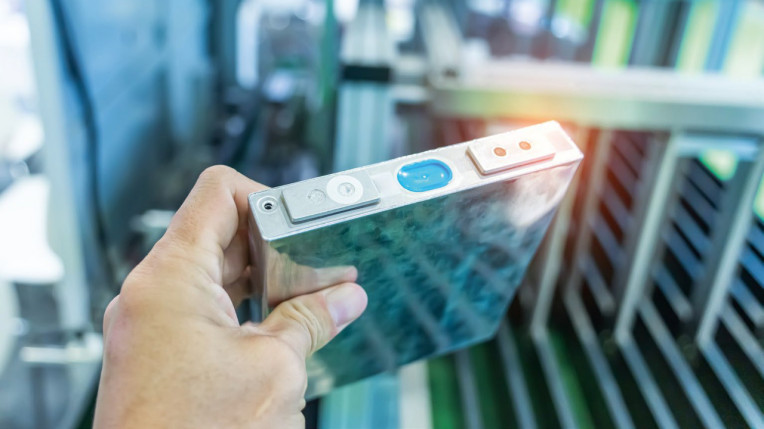

Ogniwa niklowo-manganowo-kobaltowe (NMC)

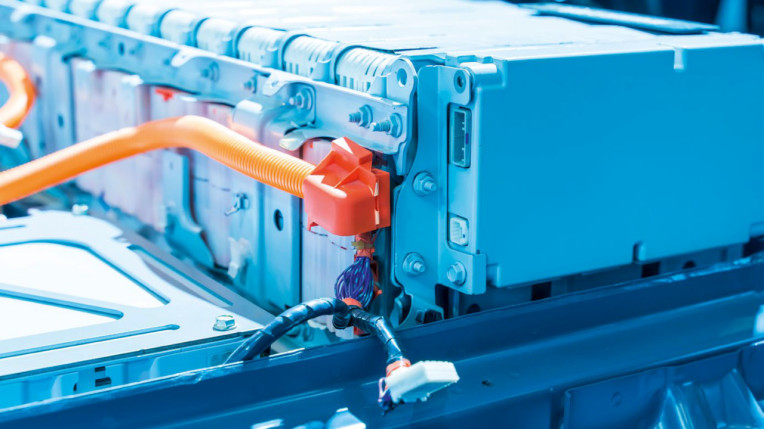

Technologia NMC zdominowała zastosowania, w których liczy się duża pojemność i niska waga sprzętu. Spotkamy ją powszechnie w autach elektrycznych, nowoczesnych urządzeniach mobilnych i dronach. Katoda w tych ogniwach składa się z tlenków niklu, manganu i kobaltu. Średnie napięcie pracy wynosi od 3,6 do 3,7 V. Typowe minimalne napięcie rozładowania to około 2,5 V, a górna, bezwzględna granica ładowania wynosi 4,2 V.
Poprzez precyzyjną manipulację stechiometrią, czyli proporcjami metali przejściowych, inżynierowie materiałowi osiągają systematyczny wzrost parametrów. Większa zawartość niklu zwiększa pojemność właściwą materiału katody z 153 mAh/g do 198 mAh/g, co pozwala na osiągnięcie gęstości energii na poziomie 250 Wh/kg, a w najnowszych, wysoce zoptymalizowanych wariantach komercyjnych nawet rzędu 300 Wh/kg na poziomie samego ogniwa.
Zwiększenie zawartości niklu pociąga za sobą jednak istotne wyzwania inżynieryjne, przede wszystkim drastyczne obniżenie stabilności termicznej oraz szybszą degradację strukturalną przy wysokich napięciach. Ogniwa NMC wymagają wysoce restrykcyjnego reżimu unikania długotrwałego przebywania w stanie wysokiego naładowania, aby zjawisko starzenia pozostawało na akceptowalnym poziomie. W trybie pracy ciągłej mogą oddawać prąd o natężeniu od 1C do 3C, więc przy agresywniejszym obciążeniu wymagają bardzo dobrych systemów chłodzenia. Ze względu na zawartość materiałów łatwopalnych i tlenków emitujących tlen przy przegrzaniu, ryzyko nagłego pożaru (tzw. thermal runaway) jest tutaj największe. Mimo to często warto zastosować ogniwa NMC i dołożyć lepsze chłodzenie, ponieważ pozwalają one drastycznie zmniejszyć fizyczne gabaryty całego urządzenia.
Ogniwa litowo-żelazowo-fosforanowe (LFP)

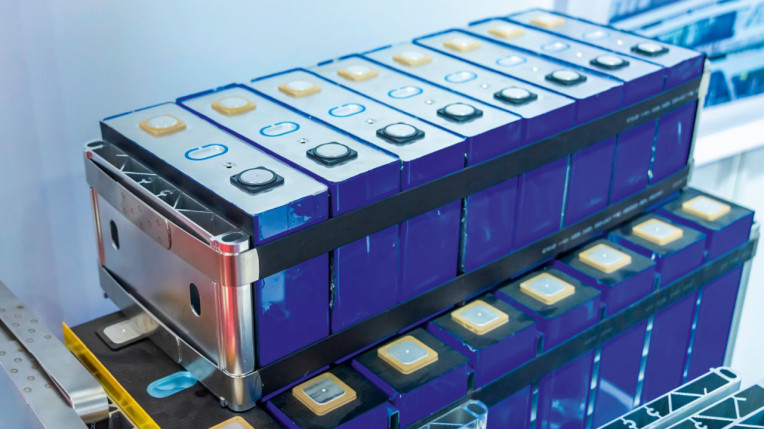

Alternatywą, która błyskawicznie przejmuje rynek, jest technologia litowo-żelazowo-fosforanowa (LFP). Oferuje nieco niższe napięcie: 3,2 V nominalnie i 3,65 V przy pełnym naładowaniu. Z definicji pakiety LFP są nieco większe i cięższe od NMC (gęstość energii wynosi tu zazwyczaj od 160 do 200 Wh/kg), choć zapowiadane nowe generacje powoli zasypują tę przepaść.
Największą zaletą LFP jest niesamowita żywotność i bardzo wysokie bezpieczeństwo. Silne wiązania chemiczne sprawiają, że ogniwa są odporne na przegrzanie, nie uwalniają tlenu przy uszkodzeniu i praktycznie nie ulegają zapłonowi. Projektanci mogą bez obaw wykorzystywać je w głębokich cyklach, rozładowywać do zera i ładować do osiągnięcia maksymalnej pojemności. Bateria LFP zniesie to bez problemu, tracąc zaledwie ułamek swojej pojemności na przestrzeni lat, w przeciwieństwie do delikatniejszych ogniw NMC.
Kolejnym plusem LFP jest ogromna wydajność prądowa. Specjalne warianty tych ogniw mogą w trybie ciągłym oddawać prąd rzędu 5C do 10C. Dzięki temu LFP to idealny wybór do miejskich autobusów, domowych magazynów energii oraz zasilaczy awaryjnych wysokiej mocy. Ponadto są tańsze w produkcji i bardziej ekologiczne, bo nie wymagają problematycznego wydobycia kobaltu.
Słabą stroną technologii LFP jest praca na mrozie. Gdy temperatura spada poniżej –7°C, wydajność baterii zauważalnie maleje. LFP mają też bardzo płaską krzywą rozładowania. Napięcie ogniwa przez bardzo długi czas utrzymuje się na stałym poziomie, co utrudnia estymację, ile energii jeszcze w nim zostało.

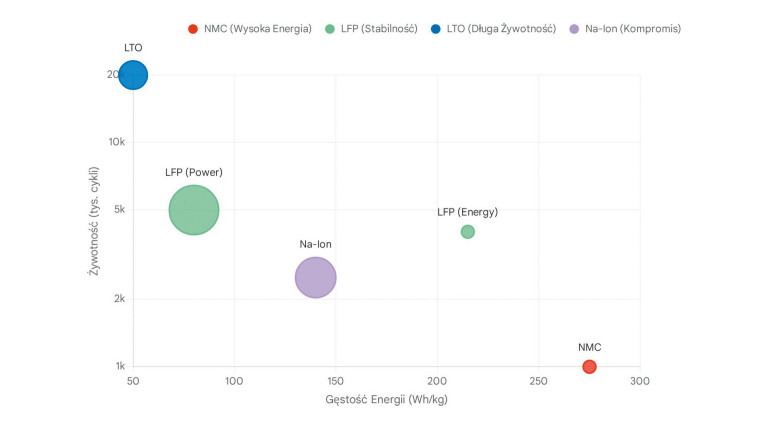

Inne technologie: LTO, Na-Ion oraz baterie półprzewodnikowe
Do zadań specjalnych, wymagających błyskawicznego ładowania i ogromnej liczby cykli, używa się ogniw litowo-tytanowych (LTO). Są niezwykle trwałe i charakteryzują się wysoką wydajnością prądową, co predestynuje je do zastosowań w transporcie miejskim. Niestety, mają bardzo niskie napięcie (ok. 2,3 V) i małą gęstość energii (50–80 Wh/kg), więc zajmują sporo miejsca.
Na rynek wkraczają właśnie akumulatory sodowo-jonowe (Na-Ion). Sód jest o wiele tańszy i łatwiej dostępny niż lit. Najnowsze ogniwa tego typu zaczynają już zbliżać się parametrami do technologii LFP pod względem pojemności, oferując świetną moc i unikalną zaletę: można je bez uszkodzeń rozładować absolutnie do zera. Z kolei w laboratoriach trwają intensywne prace nad bateriami ze stałym elektrolitem (Solid-State). Zastąpienie płynu materiałem stałym eliminuje problem pożarów i pozwala niemal podwoić gęstość energii do wartości rzędu 400 Wh/kg. Jeśli uda się zoptymalizować koszty produkcji, technologia ta zrewolucjonizuje branżę.
Zaawansowane algorytmy ładowania (CC-CV)
Sposób, w jaki ładujemy ogniwo jest istotny zarówno dla trwałości układu, jak i bezpieczeństwa jego użytkowników. Stare akumulatory kwasowe wybaczały wiele błędów, zamieniając nadmiar podanej energii w niegroźne procesy gazowania. Ogniwa litowe wymagają restrykcyjnej kontroli parametrów i precyzyjnego sterowania elektronicznego.
Powszechny mit mówi, że można łatwo zamienić stary akumulator kwasowy 12 V na nowy pakiet LFP i używać tej samej ładowarki. To duży błąd projektowy, który niszczy ogniwa. Obie technologie owszem, bazują na ogólnym profilu ładowania CC-CV, ale wymagają zupełnie innych napięć granicznych, innej dynamiki i inaczej zachowują się po pełnym naładowaniu.
Fizyka i automatyka ładowania CC-CV
Standardowy algorytm składa się z dwóch głównych faz: ładowania stałym prądem (CC) oraz stałym napięciem (CV). Patrząc od strony elektroniki, ładowarka na początku wymusza przepływ zadanego prądu, a napięcie w układzie powoli rośnie wraz z poziomem naładowania baterii.
Proces ten przebiega w kilku krokach:
- Pre-charge (Faza testowa): Jeśli ogniwo jest skrajnie rozładowane, pełny prąd mógłby je uszkodzić (na elektrodach osadziłaby się miedź). Ładowarka podaje więc na start mały, bezpieczny prąd (np. 10% mocy nominalnej), co inicjuje proces odbudowy napięcia na ogniwie.
- Stały prąd (CC – Constant Current): To główny i najszybszy etap. Ładowarka wymusza przepływ prądu o stałym natężeniu (np. 1C). Napięcie na baterii miarowo rośnie. W ten sposób ogniwo ładuje się do około 80-85% pojemności.
- Stałe napięcie (CV – Constant Voltage): Kiedy bateria dobija do górnego bezpiecznego limitu (np. 4,2 V dla NMC), ładowarka blokuje napięcie na tym poziomie. Prąd ładujący zaczyna samoistnie i bardzo powoli opadać. Ta faza dobija brakujące ułamki pojemności, ale zajmuje niewspółmiernie dużo czasu.
- Odcięcie (Termination): Kiedy prąd spadnie poniżej pewnego minimum (np. 0,05 C), elektronika musi całkowicie przerwać ładowanie. Zostawienie ogniwa litowego pod stałym napięciem (jak to się robi w bateriach kwasowych) to poważny błąd projektowy, który powoduje błyskawiczną degradację elektrod.
Inteligentne algorytmy i zarządzanie temperaturą
Klasyczne CC-CV bywa dla nowszych baterii nieco zbyt surowe. Dlatego w nowoczesnych systemach BMS coraz częściej stosuje się ładowanie wielostopniowe (MS-CC). Zamiast ładować cały czas jednym prądem, elektronika powoli obniża go "schodkami" w miarę napełniania ogniwa. Zmniejsza to obciążenie chemii wewnątrz obudowy, ogranicza powstawanie szkodliwych dendrytów litu i wydłuża żywotność baterii nawet o kilkanaście procent. Inną techniką są protokoły impulsowe, gdzie proces ładowania jest przerywany mikro-pauzami, co pozwala ogniwu chwilę "odpocząć" i obniża temperaturę pracy.
A skoro o temperaturze mowa – jest to parametr krytyczny. Ładowanie ogniw litowych na mrozie (poniżej 0°C) jest surowo zabronione. W niskich temperaturach lit zamiast wnikać w elektrody, zaczyna osadzać się na nich w postaci warstwy metalu, co niszczy baterię na zawsze. Dobry system zarządzania musi w takiej sytuacji zablokować ładowanie i najpierw włączyć maty grzewcze, aby podnieść temperaturę pakietu.
Matematyka BMS: Jak zgadnąć, ile procent ma bateria?
Mózgiem systemu zasilania jest procesor układu BMS. Jego najtrudniejszym zadaniem jest ocena stanu naładowania baterii oraz stopnia jej fizycznego zużycia. Nie jest to łatwe, bo urządzenie potrafi zmierzyć fizycznie tylko trzy rzeczy: aktualne napięcie, przepływający prąd i temperaturę.
Starsze, proste metody polegały po prostu na mierzeniu napięcia. To jednak zupełnie nie sprawdza się przy nowoczesnych ogniwach LFP, które mają prawie takie samo napięcie, niezależnie od tego, czy są naładowane w 30%, czy w 80%. Dlatego dzisiejszym minimum jest tzw. "zliczanie kulombów" – mikrokontroler po prostu liczy, ile amperów wpłynęło i wypłynęło z układu. Niestety, nawet ta metoda ma wady: każdy drobny błąd pomiarowy kumuluje się w czasie i po kilku tygodniach bez pełnego naładowania, licznik mocno "rozjeżdża się" z rzeczywistością.
Modele Thevenina - Cyfrowy klon baterii
Aby to naprawić, inżynierowie tworzą w oprogramowaniu matematyczne modele baterii (np. obwody zastępcze Thevenina). Taki model traktuje chemiczne ogniwo jak zwykły układ elektroniczny, złożony z idealnego źródła napięcia, rezystora szeregowego (odpowiadającego za spadek napięcia pod obciążeniem) oraz połączonych równolegle kondensatorów i rezystorów (sieci RC). Te ostatnie elementy świetnie symulują opóźnienia i zjawiska bezwładności chemicznej zachodzące we wnętrzu ogniwa po silnym poborze prądu.
Tworząc taki model w pamięci procesora, system może bardzo precyzyjnie przeliczać płynący prąd na realne zmiany zachodzące w elektrodach. Aby zachować maksymalną dokładność (szczególnie w autach elektrycznych, gdzie prądy zmieniają się gwałtownie), stosuje się modele drugiego lub trzeciego rzędu (z wieloma kondensatorami w modelu matematycznym).
Filtry Kalmana
Model wirtualny to jednak nie wszystko, bo prawdziwa bateria starzeje się i zmienia swoje parametry zależnie od temperatury czy zużycia. Dlatego oprogramowanie BMS musi być inteligentne i stale korygować swój algorytm. Tu z pomocą przychodzi zaawansowana matematyka – rozszerzony filtr Kalmana (EKF).
Działa on w prostym cyklu: najpierw przewiduje poziom naładowania na podstawie modelu Thevenina, a potem porównuje to z faktycznym napięciem. Następnie wyciąga wnioski, koryguje swój błąd i modyfikuje wirtualny model baterii. Dzięki temu układ sam dostosowuje się do starzejącego się sprzętu, odrzuca szumy pomiarowe i niesłychanie precyzyjnie pokazuje kierowcy (bądź operatorowi), ile energii ma jeszcze do dyspozycji.
Aktywne i pasywne balansowanie ogniw
Nawet najlepsze, fabrycznie dobrane ogniwa nigdy nie są idealnie identyczne. W potężnych blokach bateryjnych niektóre komórki nagrzewają się szybciej (np. te znajdujące się głębiej), przez co zużywają się nieco inaczej niż reszta. W efekcie w szeregowym pakiecie po jakimś czasie napięcia poszczególnych ogniw zaczynają się rozjeżdżać.
Skutki tego są fatalne. Kiedy ładujemy całą baterię, najsłabsze ogniwo jako pierwsze osiągnie maksymalne napięcie, przez co ładowarka musi przerwać pracę (by go nie uszkodzić), zostawiając resztę niedoładowaną. Z kolei podczas rozładowywania to samo ogniwo najszybciej się rozładuje, wyłączając cały sprzęt. Aby ratować użyteczną pojemność pakietu, niezbędne są układy balansujące (wyrównujące).
Balansowanie pasywne
To najprostsza i najtańsza metoda. Kiedy BMS widzi, że któreś ogniwo ma wyższe napięcie od reszty, po prostu podłącza do niego rezystor i "wypala" nadmiar energii, zamieniając ją w ciepło. Robi się to zwykle na samym końcu procesu ładowania. Gdy liderzy czekają, tracąc prąd na rezystorach, słabsze ogniwa mają czas, aby powoli dogonić resztę grupy.
Choć układ elektroniczny jest tu bardzo tani, niesie ze sobą duże problemy. Cała wytracona energia zamienia się w ciepło we wnętrzu szczelnej obudowy baterii.
Balansowanie aktywne
W drogich i profesjonalnych instalacjach stosuje się dziś balansowanie aktywne. Zamiast marnować prąd w postaci ciepła, system potrafi przelać energię bezpośrednio z naładowanego ogniwa do tego najbardziej rozładowanego. To obniża temperaturę i znacząco poprawia sprawność energetyczną układu.
Do transferu używa się różnych rozwiązań:
- Kondensatory (Charge Shuttling): Rozwiązanie tanie, ale transfer energii jest bardzo powolny i mało wydajny pod koniec procesu.
- Cewki i transformatory (Indukcyjne): Świetnie radzą sobie z dużymi prądami w bardzo krótkim czasie, jednak generują zakłócenia elektromagnetyczne (EMI) i zajmują sporo miejsca na płytce PCB.
- Przetwornice buck-boost (Zintegrowane sterowniki): To obecnie szczytowe osiągnięcie technologii.
Zasilacze buforowe
Często zapominamy, że układy bateryjne są fundamentem pracy najróżniejszych systemów podtrzymujących – od domowych serwerów i stacji telekomunikacyjnych, aż po sprzęt podtrzymujący życie na salach operacyjnych. Niestabilność prądu w gniazdku musi być niwelowana natychmiast, stąd powszechne wykorzystanie zasilaczy UPS.
Podejście do zabezpieczania sprzętu powoli się zmienia. Zamiast budować wielkie szafy, coraz częściej chroni się poszczególne urządzenia dedykowanymi modułami napięcia stałego (DC-UPS).
Typy zasilaczy awaryjnych
Zasilacze podtrzymujące na napięcie zmienne (AC) dzielimy zwykle na trzy klasy:
- Off-line: Tanie, proste jednostki dla małego sprzętu. W czasie normalnej pracy prąd omija elektronikę zabezpieczającą. Gdy światło gaśnie, przekaźnik z zauważalnym opóźnieniem "przeskakuje" na zasilanie z wbudowanej baterii. Są podatne na szumy z sieci i nie korygują na bieżąco drobnych spadków napięcia.
- Line-interactive: Wyposażone w stabilizator napięcia. Potrafią sprawnie radzić sobie z mniejszymi skokami napięcia bez sięgania po prąd z baterii, co znacznie wydłuża żywotność wbudowanych ogniw LFP. Czas przełączania jest tu bardzo krótki (2-6 ms).
- On-line (Podwójna konwersja): To urządzenia dla najbardziej wrażliwej elektroniki, dające stuprocentowe bezpieczeństwo. Prąd zmienny z gniazdka jest natychmiast zamieniany w prostowniku na prąd stały (i oczyszczany z wszelkich zakłóceń), po czym falownik znów zamienia go na prąd zmienny (idealną sinusoidę) płynący do urządzeń. Dzięki temu nie ma tu żadnego mechanicznego czasu przełączania – w przypadku awarii gniazdka, zasilanie gładko i z zerowym opóźnieniem przejmuje bateria. Ceną za ten komfort są stałe straty energii.
Dla małych urządzeń (jak domowe routery, centrale alarmowe, zamki w inteligentnym domu) stosuje się miniaturowe systemy DC-UPS. Działają one całkowicie w obrębie napięcia stałego (np. 12 V), dzięki czemu unikają strat związanych z działaniem prądożernych falowników, zachowując niezwykle małe gabaryty i imponujący czas pracy na baterii litowej.
Damian Tomaszewski
