Zrozumienie aktualnego krajobrazu technologicznego wymaga jednak spojrzenia na fundamenty. Zanim przejdziemy do szczegółowej analizy nowoczesnych standardów komunikacyjnych, zarządzania zasobami pamięci czy doboru frameworków programistycznych, warto przyjrzeć się z bliska drodze, jaką pokonały te urządzenia. To właśnie wymogi stawiane przez koncepcje takie jak Przemysł 4.0 oraz Internet Rzeczy (IoT) wymusiły radykalną zmianę w architekturze sprzętowej interfejsów użytkownika.
Ewolucja architektury
Tradycyjne podejście do projektowania HMI zakładało obecność centralnego mikroprocesora, który obok zarządzania logiką biznesową urządzenia, musiał generować i przesyłać klatki obrazu do wyświetlacza. Wraz ze wzrostem rozdzielczości i oczekiwań względem płynności animacji, narzut obliczeniowy na główny procesor stawał się coraz większym wyzwaniem dla konstruktorów.
Rozwiązaniem tego problemu są inteligentne wyświetlacze, które integrują matrycę TFT/OLED, kontroler dotyku, a przede wszystkim – wydajny mikroprocesor (często oparty na rdzeniach ARM Cortex-M) bezpośrednio w układzie samego wyświetlacza. W takiej architekturze układ graficzny przejmuje na siebie całość zadań związanych z renderowaniem interfejsu, obsługą zdarzeń dotykowych oraz zarządzaniem pamięcią RAM i Flash. Główny sterownik urządzenia komunikuje się z wyświetlaczem za pomocą asynchronicznych interfejsów szeregowych (np. UART) lub magistral takich jak SPI czy CAN, wysyłając jedynie wysokopoziomowe komendy (np. "zmień wartość na pasku postępu", "wyświetl ekran alarmu").
W zaawansowanych urządzeniach, które muszą jednocześnie obsługiwać złożoną grafikę oraz niezwłocznie reagować na fizyczne zdarzenia, stosuje się architekturę hybrydową. Polega ona na połączeniu w jednym układzie dwóch wyspecjalizowanych jednostek obliczeniowych, które dzielą między siebie obowiązki. Pierwsza z nich – wydajny mikroprocesor aplikacyjny (np. Cortex-A z systemem Linux) – pełni funkcję nadrzędną, zarządzając atrakcyjnym wizualnie interfejsem HMI oraz łącznością z siecią. Druga jednostka to mniejszy koprocesor (np. Cortex-M działający pod kontrolą systemu czasu rzeczywistego RTOS). Jego zadaniem jest bezwarunkowa i natychmiastowa obsługa krytycznych procesów, takich jak sterowanie napędami czy monitorowanie czujników bezpieczeństwa. Dzięki takiemu podziałowi ról, nawet jeśli główny system operacyjny zostanie chwilowo obciążony zadaniami w tle, koprocesor niezależnie i bez żadnych opóźnień steruje fizyczną maszyną.
Interfejsy komunikacyjne

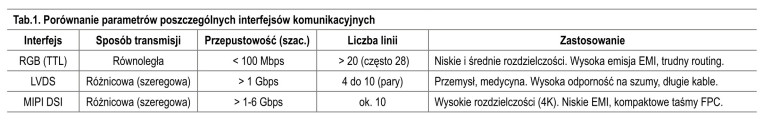

Wybór odpowiedniego interfejsu pomiędzy kontrolerem graficznym a samą matrycą to jedna z najistotniejszych decyzji projektowych. Różne protokoły oferują odmienne charakterystyki w zakresie przepustowości, liczby pinów oraz odporności na zakłócenia elektromagnetyczne (EMI).
Dla przykładu, wysterowanie matrycy o rozdzielczości 800×480 w 24-bitowym kolorze przy odświeżaniu 60 Hz wymaga przepustowości rzędu 553 Mbps. Klasyczny interfejs równoległy RGB poradzi sobie z tym zadaniem, jednak wymaga poprowadzenia co najmniej 24 linii sygnałowych oraz linii sterujących. Szeroka taśma FPC i szybkie zbocza sygnałów TTL generują znaczne zakłócenia elektromagnetyczne. Z tego powodu, w nowoczesnych projektach wymagających wyższych rozdzielczości lub miniaturyzacji dominuje interfejs MIPI DSI, który dzięki różnicowej transmisji niskonapięciowej redukuje liczbę fizycznych ścieżek do zaledwie kilku par, znacznie poprawiając przy tym integralność sygnału. Z kolei w środowiskach o dużym zaszumieniu powszechnie stosuje się standard LVDS, zapewniający stabilność nawet przy transmisji na większe odległości.
Zarządzanie pamięcią
Płynne renderowanie grafiki wymaga dostępu do odpowiedniej przestrzeni pamięciowej (framebuffer). Przechowywanie klatek obrazu w wewnętrznej pamięci SRAM mikrokontrolera gwarantuje najniższe opóźnienia i brak konfliktów na magistrali, jednak pojemność wewnętrznego SRAM jest najczęściej zbyt mała dla większych ekranów. Wymusza to na inżynierach stosowanie zewnętrznych pamięci operacyjnych (SDRAM, PSRAM).
Wykorzystanie zewnętrznego RAM wiąże się jednak z istotnymi problemami. Ograniczenia przepustowości magistrali, narzuty związane z odświeżaniem pamięci SDRAM (zazwyczaj co 64 ms) oraz konflikty arbitrażu z układami DMA czy rdzeniem CPU mogą powodować nieprzewidywalne opóźnienia. W efekcie kontroler wyświetlacza może nie otrzymać na czas odpowiednich informacji, co skutkuje artefaktami wizualnymi (np. "tearing" – zrywanie klatki). Optymalizacja polega często na zmniejszeniu głębi kolorów (np. z 24-bitowego RGB888 na 16-bitowy RGB565) lub zastosowaniu kompresji zasobów wgrywanych do pamięci nieulotnej (np. zewnętrznych pamięci QSPI Flash).
Sprzętowa akceleracja grafiki
Mając na uwadze ograniczenia mocy obliczeniowej mikrokontrolerów, producenci układów krzemowych wyposażają swoje jednostki w sprzętowe akceleratory graficzne. Przykładem takiego rozwiązania jest implementacja bloków DMA2D (np. znanych szeroko pod rynkową nazwą Chrom-ART). Rozszerzony kontroler DMA potrafi kopiować obszary pamięci, konwertować formaty pikseli, wypełniać figury jednolitym kolorem oraz sprzętowo wyliczać półprzezroczystość całkowicie w tle, bez angażowania rdzenia procesora.
Inne, często spotykane na rynku podejście do redukcji narzutu sprzętowego opiera się na zastosowaniu specjalizowanych koprocesorów graficznych, wykorzystujących listy wyświetlania (display lists). W tej architekturze pamięć RAM układu nie przechowuje pełnej mapy bitowej, lecz ciąg instrukcji rysowania i odniesień do obiektów. Koprocesor renderuje obraz "w locie", linia po linii, bez konieczności utrzymywania w pamięci obszernych buforów obrazu. Zmniejsza to zarówno zapotrzebowanie na przepustowość interfejsu (host wysyła tylko krótkie komendy wektorowe zamiast tysięcy pikseli), jak i rozmiar samej aplikacji.
Czym jest interfejs multimodalny?
To zaawansowany system komunikacji między człowiekiem a maszyną (HMI), który przełamuje ograniczenia tradycyjnego, jednokanałowego sterowania. Zamiast opierać się wyłącznie na jednym typie wejścia, system multimodalny integruje i analizuje dane z wielu źródeł jednocześnie. W praktyce oznacza to płynne połączenie obsługi za pomocą dotyku, gestów dłoni (rozpoznawanych w przestrzeni 3D przez radary lub kamery bez fizycznego kontaktu), komend głosowych (przetwarzanych lokalnie na urządzeniu) oraz danych wizualnych (np. śledzenia kierunku spojrzenia). Taka fuzja sensoryczna pozwala na wysoce intuicyjną pracę i umożliwia kontrolę urządzeń w warunkach wymagających sterylności lub przy zajętych dłoniach operatora.
Ekosystemy oprogramowania - od kodu do WYSIWYG
Nawet zaawansowany sprzęt wymaga odpowiedniego wsparcia ze strony frameworków programistycznych. Nowoczesne środowiska odchodzą od ręcznego kodowania pozycji każdego przycisku w języku C na rzecz edytorów typu WYSIWYG (What You See Is What You Get). Umożliwiają one tworzenie układów metodą "przeciągnij i upuść" (drag and drop), symulację przepływu ekranów, a następnie automatyczne generowanie zoptymalizowanego kodu C/C++.
Rynek bibliotek GUI dla systemów embedded zdominowany jest przez kilka wiodących rozwiązań:
- Open-source: Biblioteki takie jak LVGL (Light and Versatile Graphics Library) cechują się bardzo małym zużyciem pamięci RAM/Flash (od kilkudziesięciu kilobajtów) i wysoką elastycznością. Wymagają jednak biegłości w języku C i ręcznego zarządzania pamięcią oraz wywołaniami zwrotnymi (callbacks).
- Zintegrowane pakiety korporacyjne: Środowiska takie jak TouchGFX (zoptymalizowane pod mikrokontrolery STM32) czy Embedded Wizard oferują znaczny stopień abstrakcji. Różnią się one filozofią zarządzania pamięcią. Narzędzia zoptymalizowane statycznie alokują potrzebne zasoby na etapie kompilacji, co chroni przed fragmentacją pamięci, lecz bywa nieelastyczne w bardzo rozbudowanych projektach. Inne podejścia stosują dynamiczną alokację pamięci, pozwalając na projektowanie skomplikowanych HMI w dedykowanych językach deklaratywnych ze zautomatyzowanym zarządzaniem alokowaną pamięcią.
- Wieloplatformowość: Frameworki takie jak Qt for MCUs pozwalają inżynierom wykorzystywać tę samą bazę kodu, znaną z systemów desktopowych i mobilnych, skalując ją w dół do wymogów procesorów bez układów zarządzania pamięcią (Memory Management Unit).
Kompatybilność elektromagnetyczna
Z inżynierskiego punktu widzenia, projektowanie obwodów drukowanych dla tego typu urządzeń stanowi poważne wyzwanie. W urządzeniach HMI współistnieją dwie odmienne domeny elektryczne: generujące zakłócenia interfejsy cyfrowe wysokiej częstotliwości (DSI, LVDS, zegary pamięci) oraz niskonapięciowe, wysoce czułe wejścia od użytkownika (przełączniki mechaniczne, panele pojemnościowe PCAP, mikrofony).
Zaburzenia pochodzące z linii zasilających lub sygnałowych mogą powodować rejestrację tzw. fałszywych dotknięć na ekranach pojemnościowych, a w ekstremalnych przypadkach zakłócać synchronizację odświeżania matrycy, wywołując jej migotanie. Konstruktorzy stosują wielowarstwowe płytki (6‒8 warstw) dla odpowiedniego rozprowadzenia płaszczyzny masy, używając dedykowanego routingu sygnałów różnicowych i odpowiedniego filtrowania ESD (diody TVS) jak najbliżej fizycznego złącza wejściowego. Ważna jest również separacja przestrzenna nieekranowanych wiązek kablowych. Moduły zintegrowane, w których wszystkie kluczowe układy zostały umieszczone na niewielkiej przestrzeni za ekranem, często charakteryzują się korzystniejszym profilem EMC i łatwiej przechodzą rygorystyczne certyfikacje, gdyż ograniczają długość ścieżek do absolutnego minimum.
Przyszłość HMI
W nadchodzących latach branża elektroniczna będzie w coraz większym stopniu wdrażać algorytmy sztucznej inteligencji na urządzeniach końcowych (Edge AI). Architektury inteligentnych wyświetlaczy stają się na tyle wydajne, że pozwalają na obsługę interfejsów multimodalnych. Wykorzystując technologię TinyML i zintegrowane w mikrokontrolerach akceleratory sieci neuronowych (NPU), interfejsy mogą być sterowane nie tylko dotykiem, ale również gestem czy głosem w czasie rzeczywistym, bez komunikacji z serwerami chmurowymi.
Dla przykładu, integracja miniaturowych radarów 60 GHz z koprocesorem AI pozwala na precyzyjne odczytywanie skomplikowanych gestów dłoni. System nasłuchujący słów-kluczy (wake-words) umożliwia wzbudzanie paneli w urządzeniach przemysłowych lub domowych (smart home), co pozwala projektantom spełniać surowe normy energooszczędności poprzez utrzymywanie wyświetlacza i podświetlenia matrycy w stanie głębokiego uśpienia do momentu zgłoszenia żądania. Zapewnia to również wysoki poziom bezpieczeństwa danych użytkowników, ponieważ surowe dane z mikrofonów czy kamer nie opuszczają urządzenia końcowego.
Podsumowanie
Implementacja inteligentnego ekranu w nowoczesnym urządzeniu elektronicznym to wielodyscyplinarny proces obejmujący precyzyjny dobór architektury (MCU vs MPU, akceleratory 2D), interfejsów (MIPI DSI, LVDS), zarządzanie bardzo ograniczonymi zasobami pamięci operacyjnej oraz pracę z dedykowanymi środowiskami programistycznymi.
Aktualna oferta rynkowa dostarcza projektantom i konstruktorom szerokie spektrum możliwości – od prostych modułów kontrolowanych instrukcjami w formacie tekstowym przez złącze UART, po zintegrowane układy wielordzeniowe dysponujące koprocesorami neuronowymi oraz wbudowanymi modułami wspierającymi wyświetlanie list graficznych. Optymalny wybór nie zależy z reguły od wartości pojedynczego parametru, lecz spójności z wymaganiami projektu: środowiskiem pracy (zakłócenia elektromagnetyczne), wymogami poboru mocy, rozdzielczością oraz – z perspektywy biznesowej – dostępnością łatwych w użyciu narzędzi skracających czas do momentu wdrożenia gotowego produktu na rynek.
Damian Tomaszewski
