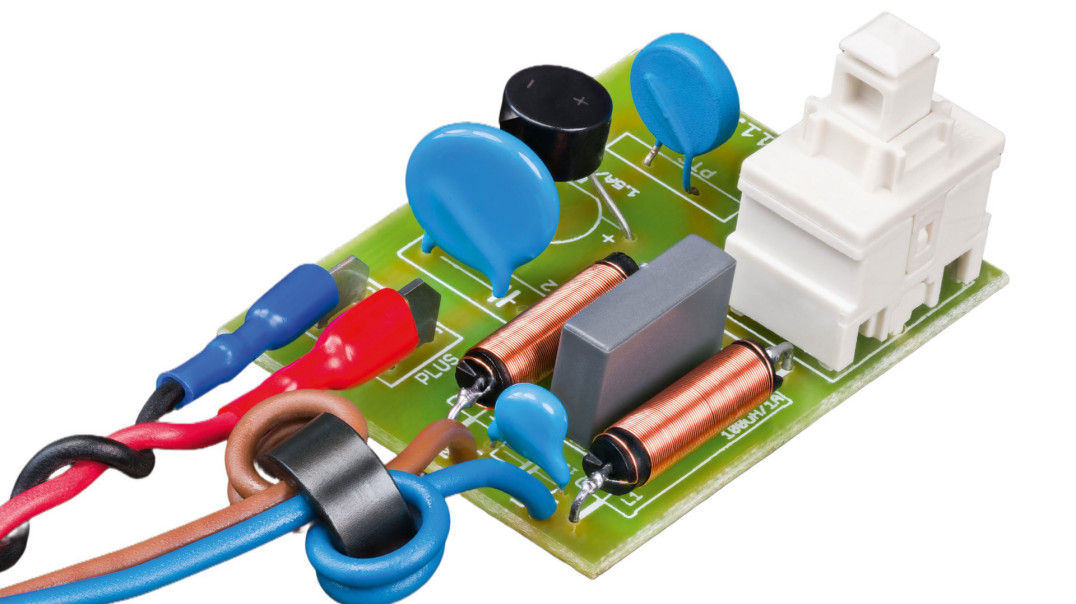

Kompatybilność elektromagnetyczna, dawniej analizowana głównie na etapie końcowej certyfikacji, obecnie musi być uwzględniana od początku cyklu projektowego. Wprowadzenie falowników, przetwornic dużej mocy, urządzeń IoT oraz stacji ładowania pojazdów elektrycznych (EV) sprawia, że późne modyfikacje generują wysokie koszty i opóźnienia wdrożeniowe.
Zastosowanie tranzystorów SiC i GaN pozwoliło na zwiększenie częstotliwości kluczowania oraz szybkości narastania zboczy napięciowych i prądowych. Zjawiska te redukują straty przełączania i umożliwiają zmniejszenie rozmiarów komponentów magnetycznych, lecz jednocześnie generują szerokopasmowe zakłócenia w zakresie od dziesiątek kiloherców do setek megaherców. W odpowiedzi na te wyzwania rozwijane są nowe materiały magnetyczne o wysokiej przenikalności, aktywne filtry EMI (AEF) oraz wielostopniowe topologie filtrów.
Propagacja zakłóceń w trybie wspólnym i różnicowym
Zaburzenia elektromagnetyczne rozchodzą się dwiema głównymi drogami: jako różnicowe (Differential Mode – DM) oraz wspólne (Common Mode – CM). Zrozumienie tych mechanizmów determinuje dobór właściwej topologii filtra.
Zakłócenia trybu różnicowego (symetryczne) polegają na przepływie prądów w przeciwnych kierunkach w przewodach zasilających (np. fazowym i neutralnym lub dodatnim i ujemnym). Są to wysokoczęstotliwościowe fluktuacje napięcia nałożone na prąd roboczy, generowane głównie przez przełączanie tranzystorów.
Ponieważ prąd zakłóceń DM płynie tą samą ścieżką co prąd roboczy, dławiki filtrów szeregowych muszą być odporne na nasycenie rdzenia magnetycznego. Wzrost prądu obciążenia zwiększa strumień magnetyczny, co przy osiągnięciu indukcji nasycenia powoduje spadek impedancji filtra. Dlatego w filtrach DM (wykorzystujących kondensatory klasy X i dławiki szeregowe) stosuje się rdzenie o niższej przenikalności lub ze szczeliną powietrzną, co zwiększa gabaryty i masę komponentów.
Zakłócenia trybu wspólnego (asymetryczne) charakteryzują się przepływem prądów w tym samym kierunku we wszystkich przewodach zasilających względem punktu odniesienia. Obwód zamyka się przez pojemności pasożytnicze (np. między elementami półprzewodnikowymi, radiatorami a uziemioną obudową) do ziemi.
Ponieważ ścieżka powrotna obejmuje metalowe elementy konstrukcyjne, pętla prądowa ma duże rozmiary geometryczne. W efekcie nawet niewielkie prądy CM generują mierzalne pole elektromagnetyczne, stając się źródłem emisji promieniowanej (Radiated EMI).

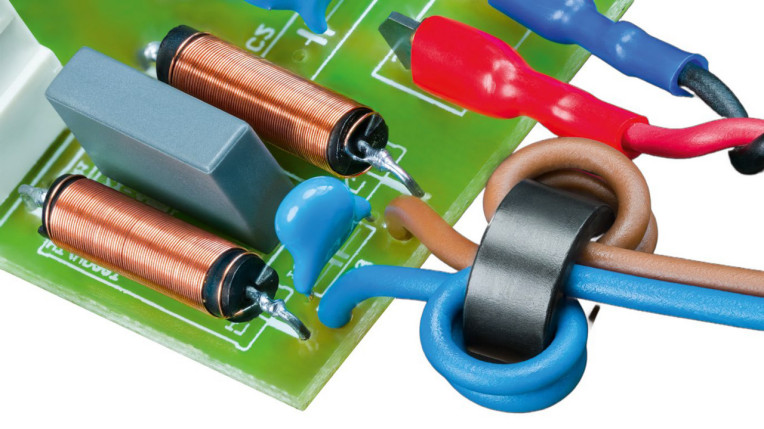

Do tłumienia zakłóceń CM stosuje się dławiki skompensowane (Common Mode Choke – CMC). Zawierają one minimum dwa uzwojenia nawinięte w przeciwfazie na wspólnym rdzeniu. Dla prądów różnicowych strumienie magnetyczne znoszą się, co eliminuje problem nasycenia prądem roboczym i pozwala stosować rdzenie o wysokiej przenikalności bez szczelin powietrznych. Dla prądów wspólnych strumienie sumują się, tworząc wysoką impedancję dla zakłóceń.

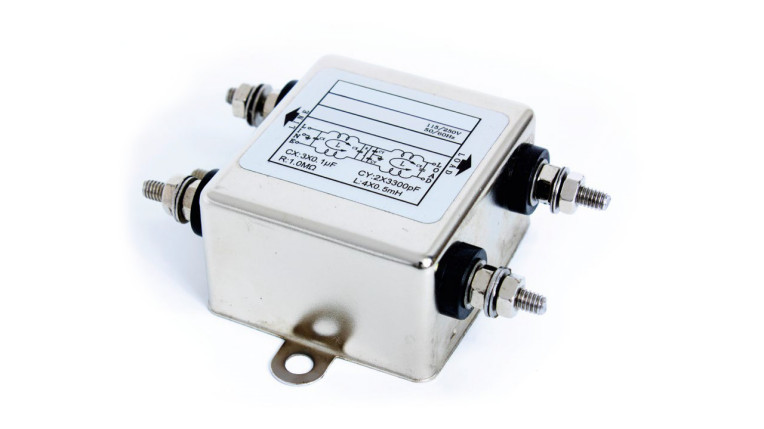

Dławiki CMC współpracują z kondensatorami klasy Y, łączącymi linie zasilające z przewodem ochronnym (PE). Kluczowe znaczenie ma zachowanie symetrii elektrycznej i geometrycznej filtra, gdyż wszelkie asymetrie mogą powodować konwersję zakłóceń trybu wspólnego na zakłócenia trybu różnicowego (CM-to-DM). Efektem jest pogorszenie charakterystyki tłumienia filtra oraz wzrost poziomu zakłóceń przewodzonych w paśmie różnicowym.
Teoria filtracji i tłumienność wtrąceniowa
Skuteczność filtrów pasywnych opiera się na zasadzie tworzenia niedopasowania impedancji pomiędzy filtrem a otaczającym go obwodem. Filtry pasywne są układami wielowrotnymi, a ich efektywność zależy od impedancji źródła zakłóceń oraz obciążenia. Komponent filtra przylegający do źródła powinien mieć impedancję skrajnie odmienną od impedancji tego źródła. Dla wejść niskoimpedancyjnych stosuje się szeregowe dławiki o wysokiej impedancji, natomiast dla wejść wysokoimpedancyjnych – bocznikujące kondensatory.
Zdolność do tłumienia szumów określa tłumienność wtrąceniowa (Insertion Loss – IL), definiowana jako logarytmiczny stosunek napięć lub prądów w obwodzie przed i po zastosowaniu filtra. Zależność tych parametrów przedstawiono w tabeli.

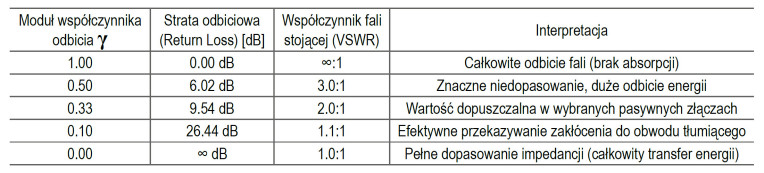

Noty katalogowe podają tłumienność wtrąceniową mierzoną w standaryzowanych warunkach. W rzeczywistych układach energoelektronicznych impedancja sieci oraz samego urządzenia jest zmienna w czasie i nieliniowa, co odbiega od warunków laboratoryjnych.
Z powodu niedopasowania impedancji rzeczywista tłumienność filtra może być o ponad 20 dB niższa od deklarowanej w specyfikacji. W pewnych warunkach rezonansowych filtr może wzmacniać zakłócenia, co wymaga stosowania symulacji komputerowych (np. SPICE) z użyciem parametrów admitancyjnych.
Materiały magnetyczne: ferryty i rdzenie nanokrystaliczne
Efektywność dławika zależy głównie od materiału rdzenia. Tradycyjnie na rynku dominowały spieki ceramiczne, czyli ferryty.
Ferryty manganowo-cynkowe (MnZn) i niklowo-cynkowe (NiZn) charakteryzują się niskim kosztem produkcji oraz wysoką rezystywnością, co ogranicza straty od prądów wirowych. Mają jednak ograniczenia: ich względna przenikalność początkowa wynosi od 5 000 do 15 000, a indukcja nasycenia Bsat mieści się w zakresie 0,3-0,4 T. Temperatura Curie nie jest stała dla wszystkich ferrytów i wynosi zazwyczaj od 200 do ponad 300°C. W wysokich temperaturach ferryty wykazują odwracalne pogorszenie właściwości magnetycznych, związane m.in. ze spadkiem przenikalności i wzrostem strat. Zmiany parametrów występują również w niskich temperaturach, dlatego przy projektowaniu filtrów EMI przeznaczonych do pracy w szerokim zakresie temperaturowym konieczny jest odpowiedni dobór materiału rdzenia, jego przekroju oraz liczby zwojów. W aplikacjach dużej mocy pozwala to zachować wymaganą indukcyjność i odpowiedni zapas przed nasyceniem.

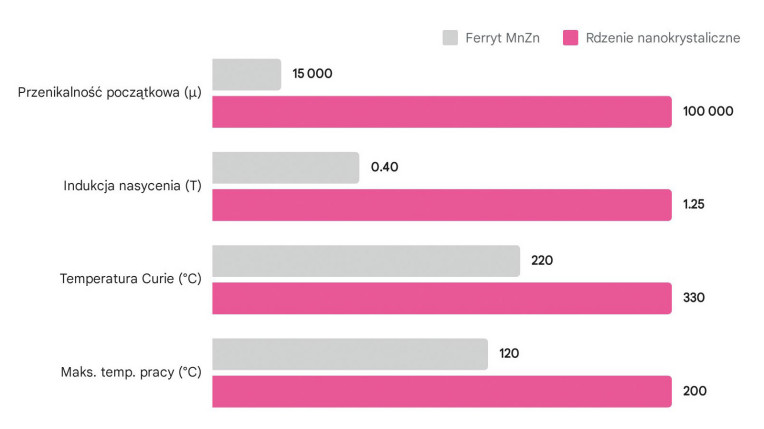

Alternatywą spełniającą wymogi miniaturyzacji układów energoelektronicznych są rdzenie nanokrystaliczne. Materiały nanokrystaliczne produkowane są w procesie szybkiego chłodzenia płynnego stopu żelaza z dodatkami (Si, B, Cu, Nb), tworząc taśmy o grubości ok. 20 μm. Następujące po tym wygrzewanie termiczne w temperaturze 500‒600°C prowadzi do powstania struktury dwufazowej z ziarnami o rozmiarach 10‒40 nm.
Właściwości rdzeni nanokrystalicznych w filtrach EMI obejmują:
- Wysoka przenikalność względna: wynosi od 20 000 do 200 000. Pozwala to na redukcję liczby zwojów uzwojenia i zminimalizowanie pojemności pasożytniczych, przesuwając częstotliwość rezonansu własnego wyżej.
- Wysoka indukcja nasycenia: mieści się w zakresie 1,2-1,5 T. Zwiększa to odporność dławika na asymetrię prądów i składowe stałe DC, zapobiegając nasyceniu przy dużych obciążeniach.
- Redukcja gabarytów i strat termicznych: umożliwia zmniejszenie objętości dławika CM o 50-75% w porównaniu z ferrytami przy zachowaniu tych samych parametrów. Rdzenie te wykazują również mniejszy wzrost temperatury pracy pod obciążeniem.
- Stabilność temperaturowa: brak nagłych zmian właściwości magnetycznych w szerokim zakresie temperatur (praca do 130‒200°C) oraz minimalna magnetostrykcja eliminująca generowanie hałasu akustycznego.
Wadą rozwiązań nanokrystalicznych jest wyższy koszt produkcji oraz kruchość mechaniczna taśmy – naprężenia mogą degradować właściwości magnetyczne. Ponadto ferryty mogą wykazywać lepsze właściwości tłumiące przy częstotliwościach powyżej 5-10 MHz, co skłania do stosowania topologii hybrydowych. Dobór uzwojenia (bifilarne lub sekcyjne) determinuje indukcyjność rozproszenia oraz pojemności międzyzwojowe filtra.
Zintegrowane aktywne filtry EMI (AEF)
Ograniczenia filtrów pasywnych doprowadziły do rozwoju aktywnych filtrów EMI (AEF), opartych na układach scalonych CMOS i bipolarnych, stosowanych w liniach AC i DC. Filtry AEF działają na zasadzie ujemnego sprzężenia zwrotnego. Układ pomiarowy rejestruje składową zakłóceniową, a szybki wzmacniacz generuje sygnał o analogicznej amplitudzie, lecz przesunięty w fazie o 180 stopni. Wprowadzenie tego sygnału do linii zasilającej powoduje kompensację zakłóceń poprzez wstrzyknięcie sygnału przeciwfazowego.
Układy AEF pozwalają na dodatkowe obniżenie poziomu zakłóceń CM i DM rzędu 10‒30 dB w zakresie częstotliwości kluczowania tranzystorów (100 kHz – 3 MHz). Umożliwia to znaczną redukcję objętości elementów pasywnych, często o kilkadziesiąt procent, co zwiększa gęstość mocy przetwornicy i zmniejsza masę urządzenia.
Powyżej 10-30 MHz skuteczność układów AEF spada ze względu na ograniczenia pasma wzmacniaczy (GBW) i indukcyjności pasożytnicze PCB, dlatego stosuje się filtry hybrydowe (aktywno-pasywne). Należy również unikać sprzężeń masowych i zbyt bliskiego umieszczania kondensatorów filtrujących względem wejść pomiarowych AEF, co mogłoby doprowadzić do oscylacji układu. W tym celu stosuje się koraliki ferrytowe jako bariery izolujące.
Wymagania aplikacyjne w różnych gałęziach przemysłu
Specyfika środowiska pracy determinuje wymagania techniczne stawiane filtrom EMI. Najbardziej rygorystyczne kryteria występują w medycynie, automatyce przemysłowej oraz motoryzacji.
Urządzenia medyczne (np. sensory, respiratory, aparaty MRI) podlegają normom bezpieczeństwa IEC 60601-1 oraz kompatybilności elektromagnetycznej IEC 60601-1-2. Ze względu na bezpośredni kontakt aparatury z pacjentem kluczowym parametrem staje się ograniczenie prądu upływu.
W standardowych filtrach sieciowych kondensatory klasy Y połączone z przewodem ochronnym (PE) generują prąd upływu wynikający z reaktancji pojemnościowej XC. Przy napięciu sieciowym o częstotliwości 50/60 Hz powoduje to przepływ prądu do obudowy urządzenia.
Podział na środki ochrony MOOP (Operatora) i MOPP (Pacjenta) dotyczy wyłącznie fizycznych barier dielektrycznych (wytrzymałości izolacji na przebicie napięciowe wyrażonej w woltach) oraz odstępów izolacyjnych, a nie bezpośrednio limitów prądów upływu. Restrykcje dotyczące prądów upływowych zależą od klasyfikacji sposobu kontaktu urządzenia z pacjentem. Dla Typu B i BF dopuszczalny prąd upływu wynosi 100 μA w warunkach normalnych. W przypadku urządzeń Typu CF (Cardiac Floating), mających bezpośredni kontakt z sercem pacjenta, limity są najbardziej rygorystyczne i wynoszą maksymalnie 10 μA w warunkach normalnych. Wynika to z faktu, że prądy na poziomie zaledwie kilkunastu mikroamperów mogą zainicjować natychmiastowe migotanie komór serca i zatrzymanie krążenia. Aby zapewnić odpowiednie tłumienie CM bez przekraczania tych norm, producenci ograniczają pojemność kondensatorów klasy Y lub zastępują część ich funkcji rozwiązaniami aktywnymi.
Trójfazowe układy przemysłowe i filtry dV/dt
Przemysł wykorzystuje sieci trójfazowe (400 – 690 V) zasilające napędy o zmiennej częstotliwości (VFD, falowniki) o prądach roboczych przekraczających często 125‒180 A. Kluczowanie impulsowe PWM generuje strome zbocza napięć, wywołując zjawiska falowe w długich kablach zasilających silniki.
Niedopasowanie impedancji kabla i stojana silnika prowadzi do odbić falowych, co skutkuje powstawaniem przepięć o wysokiej stromości dV/dt na zaciskach silnika. Piki te mogą dwukrotnie przekraczać napięcie szyny DC, powodując degradację izolacji uzwojeń.
W celu ochrony silników stosuje się trzy rodzaje filtrów wyjściowych:
- Dławiki silnikowe: ograniczają stromość narastania prądu, lecz powodują spadek napięcia roboczego, co zmniejsza dynamikę napędu.
- Filtry dV/dt: redukują stromość zboczy napięciowych PWM i ograniczają piki napięciowe, chroniąc izolację przy średnich długościach kabli.
- Filtry sinusoidalne: układy LC wygładzające przebieg PWM do postaci czystej sinusoidy. Są kosztowne i mają duże gabaryty, lecz w pełni eliminują przepięcia dV/dt.
Filtry trójfazowe po stronie zasilania muszą spełniać wymagania dotyczące prądów upływu chroniących przed zbędnym wyzwalaniem wyłączników różnicowoprądowych (RCD). Normy przemysłowe (klasa C1/C2) dopuszczają prądy upływu rzędu 300 mA dla całych instalacji, lecz nowoczesne filtry optymalizuje się pod kątem asymetrii poniżej 6 mA przy zachowaniu tłumienia od 150 kHz, aby nie wyzwalać aparatury ochronnej 30 mA w szafach sterowniczych.
Układy zasilania w motoryzacji (CISPR 25)
Sektor motoryzacyjny wymaga zgodności z normami środowiskowymi AEC-Q200 oraz restrykcyjnymi limitami kompatybilności elektromagnetycznej, takimi jak CISPR 25, ISO 7637 oraz SAE J551 dla stacji szybkiego ładowania dużej mocy.
Norma CISPR 25 definiuje limity zakłóceń w celu ochrony odbiorników pokładowych (np. radio AM/FM, nawigacja GPS, systemy LiDAR). Przetwornice DC-DC i ładowarki OBC operujące na napięciach 400‒800 V i prądach powyżej 100 A generują szum przewodzony i promieniowany. Pomiary realizowane są przy użyciu sztucznych sieci LISN w paśmie od 150 kHz do 108 MHz, a badania emisji promieniowanej sięgają wyższych częstotliwości. Wymagań środowiskowych AEC-Q200 Grade 1 (praca w otoczeniu do 125°C) nie spełnia standardowy poliuretan, którego degradacja molekularna następuje już powyżej 120‒130°C. W wymagających aplikacjach motoryzacyjnych stosuje się żywice epoksydowe o wysokiej przewodności cieplnej lub żele silikonowe zachowujące stabilność do +200°C. Wykorzystuje się również odporne mechanicznie rdzenie nanokrystaliczne lub ferrytowe oraz układy aktywne, zapobiegające propagacji zakłóceń.
Normy prawne i metodologia pomiarów
Zgodność z normami EMC jest warunkiem dopuszczenia produktu do rynku. W Unii Europejskiej reguluje to dyrektywa kompatybilności elektromagnetycznej 2014/30/UE, a w USA – regulacje FCC (np. Part 15). Niedopełnienie tych wymagań grozi wycofaniem produktu z rynku i karami finansowymi.
Najważniejsze normy określające procedury pomiarowe to:
- CISPR 11 / EN 55011: dotyczy urządzeń przemysłowych, naukowych i medycznych (ISM). Klasyfikuje urządzenia na klasy A (przemysłowe) i B (konsumenckie/mieszkalne) oraz definiuje limity emisji przewodzonej i promieniowanej dla zakresów częstotliwości określonych w odpowiednich procedurach pomiarowych normy.
- CISPR 32 / EN 55032: reguluje wymagania dla urządzeń multimedialnych i IT, określając limity dla sprzętu powszechnego użytku.
- UL 60939-3: określa wymagania bezpieczeństwa i niezawodności dla filtrów EMI na rynku amerykańskim, uzupełniając wymagania określone w normie UL 1283. Norma ta bada wytrzymałość izolacji pod kątem barier temperaturowych oraz pracy przy wysokich napięciach sięgających 1000 VAC i 1500 VDC.
Pomiary wykonywane są za pomocą odbiorników testowych z detektorami Peak, Quasi-Peak i Average, przy użyciu sztucznej sieci LISN (standardowo 50 Ω/ 50 μH). Uwzględnienie rzeczywistej impedancji obwodu oraz pojemności pasożytniczych PCB na etapie symulacji pozwala uniknąć rozbieżności między wynikami laboratoryjnymi a specyfikacją katalogową komponentów.
Podsumowanie
W dobie energoelektroniki opartej na półprzewodnikach szerokoprzerwowych, filtry EMI przestały być elementami dodawanymi na końcowym etapie certyfikacji. Zapewnienie kompatybilności elektromagnetycznej wymaga integracji zagadnień EMC już od początkowej fazy projektowania topologii obwodów i optymalizacji rozmieszczenia elementów na PCB.
Tradycyjne materiały ferrytowe są zastępowane przez stopy nanokrystaliczne, charakteryzujące się wyższą indukcją nasycenia i przenikalnością, co pozwala na znaczną redukcję gabarytów filtrów trybu wspólnego bez pogorszenia parametrów termicznych.
Równolegle rozwijają się zintegrowane aktywne filtry EMI (AEF), które dzięki aktywnej kompensacji zakłóceń umożliwiają ograniczenie wymaganych wartości elementów pasywnych, a w wielu aplikacjach również znaczną redukcję ich gabarytów. Znajdują one zastosowanie w aplikacjach o ograniczonej przestrzeni oraz w medycynie, gdzie pomagają spełnić restrykcyjne limity prądów upływu (klasa MOPP wg IEC 60601-1) bez stosowania dużych kondensatorów Y do ziemi.
Efektywne projektowanie współczesnych systemów filtrujących wymaga podejścia hybrydowego, łączącego wykorzystanie zaawansowanych materiałów pasywnych z technikami aktywnymi, a także dokładnej analizy symulacyjnej. Taka metodologia gwarantuje niezawodność urządzeń i zgodność z globalnymi normami w wymagających środowiskach przemysłowych, medycznych oraz motoryzacyjnych.
Damian Tomaszewski
