Semicon wytwarza szablony niklowe do SMT

Firma Semicon produkuje szablony niklowe wycinane laserowo oraz szablony elektroformowane, otrzymywane metodą elektrochemicznego osadzania niklu. Charakteryzują się one bardzo dużą twardością oraz lepszym uwalnianiem pasty lutowniczej z otworów w szablonie SMT. Technologia elektroformowania niklu umożliwia również produkcję szablonów o stopniowanej grubości.

Dodaj do ulubionych źródeł w Google
Posłuchaj
00:00

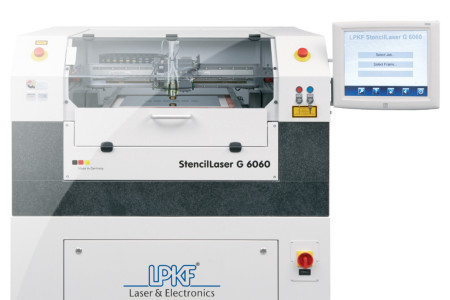

Szablony do SMT są wytwarzane za pomocą urządzenia do cięcia laserowego nowej generacji G6060 firmy LPKF z ruchomą głowicą światłowodowego lasera impulsowego YAG. Starsze generacje urządzeń LPKF posiadają nieruchomy Laser YAG pompowany lampami ksenonowymi i ruchomy suport z wycinanym szablonem. Światłowodowy laser YAG umożliwia skupienie plamki laserowej do 20 μm. Układ mechaniczny przesuwu głowicy laserowej zapewnia dokładność i powtarzalność na poziomie ±2μm.

Lepsze skupienie wiązki lasera impulsowego i nowy układ napędu X-Y zapewnia dużą powtarzalność i dokładność cięcia. Urządzenie LPKF G6060 umożliwia cięcie otworów wg nowego algorytmu drogi wiązki laserowej, zapewniając ciągłość linii cięcia i brak trójkątnego "zadziora" w każdym otworze, charakterystycznego dla szablonów ciętych na maszynach starszej generacji. Urządzenie wyposażone jest w linię zasilaną sprężonym tlenem, co umożliwia cięcie grubych folii stalowych do 600 μm.
