Semicon został dystrybutorem niemieckiego producenta złączy EPT

poniedziałek, 02 października 2017 10:15

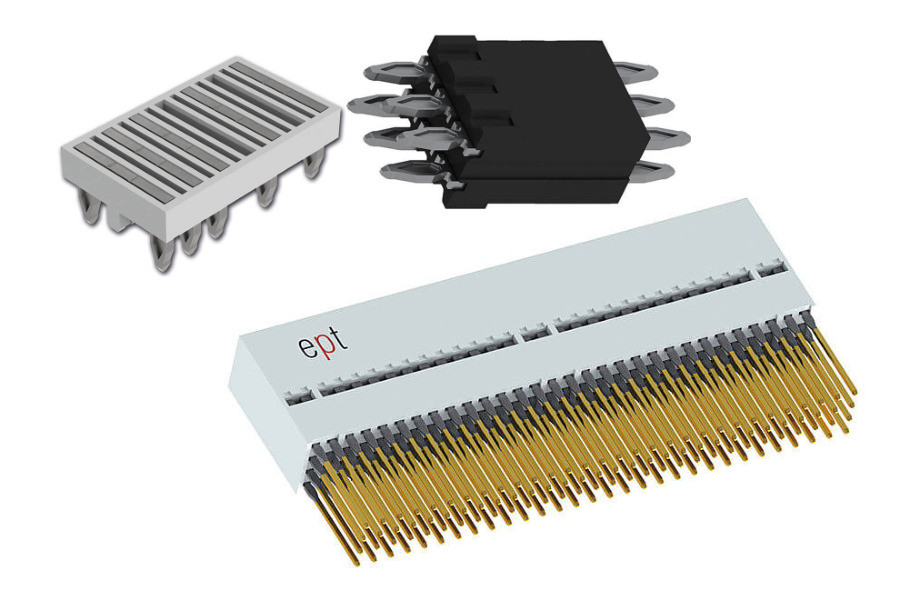

Firma Semicon dodała do swojego portfolio nową markę - EPT. Oferować będzie produkty niemieckiego przedsiębiorstwa mającego już 40 lat doświadczenia w technologii złączy wciskanych press-fit. Technologia ta polega na wciskaniu pinów złączy w metalizowane otwory w płytce drukowanej. Technologia press-fit przeznaczona jest do aplikacji o ponadprzeciętnych narażeniach mechanicznych, takich jak udary, drgania, wibracje oraz środowiskowych, np. duże zmiany temperatur. EPT produkuje również urządzenia i narzędzia dla technologii press-fit.

Otwory dla elementów montowanych w technologii press-fit wykonywane są z zawężoną tolerancją średnic ±0,05 mm. Piny do tej technologii mają charakterystyczny beczułkowaty kształt, nadający im sprężystość pozwalającą na utworzenie pewnego, trwałego kontaktu z płytką PCB po ich wciśnięciu.

Główne zalety technologii press-fit:

  • wysoka niezawodność i trwałość połączeń;
  • dobre połączenie mechaniczne;
  • duża odporność na szoki i wibracje;
  • zakres temperatur od -40oC do 150°C;
  • połączenia gazoszczelne;
  • odporność na szoki termiczne;
  • eliminuje ryzyko powstawania zimnych lutów.

Aplikacje złączy press-fit określane są rodzajem narażeń, którym są poddawane płytki PCB. Wymienić tu należy zwłaszcza:

  • złącza press-fit flexlink board to board umożliwiające trwałe równoległe połączenie płytek PCB (odległość płytek PCB 5-25 mm);
  • złącza press-fit flexlink jumper do szeregowego łączenia płytek PCB, np. LED;
  • listwy pinowe w technologii press-fit, zarówno proste, jak i kątowe;
  • złącza DIN 41612, zarówno w technologii press-fit, jak i w technologii przewlekanej THT.

W ofercie EPT znajduje się również inna seria interesujących złączy:

  • Colibri - złącze board to board o rastrze 0,5 mm;
  • złącza SMT w rastrze 1,27 mm (męskie, żeńskie, proste, kątowe, zaciskane na taśmie);
  • złącza Backplane VPX;
  • złącza męskie i żeńskie do piętrowego montażu PCB: PC/104, PC/104 plus;
  • złącza zasilające THT w technologii press-fit.

źródło: Semicon
