Na co zwracać szczególną uwagę w doborze elementów?



Rys. 1. Dodatkowe lutowanie dla połączenia uzwojenia cewki

Przekaźniki to powszechnie wykorzystywany element w automatyce. W ofercie Findera znajdziemy szeroki zakres produktów do zastosowań w przemyśle, elektronice, energetyce w zakresie aż do 100 A.

Montaż przekaźników może odbywać się na wiele sposobów: na PCB, do gniazd, na szynę DIN. Są też wersje typu Faston z dowolnym sposobem montażu. Istotnym parametrem jest również napięcie cewki - w ofercie są wykonania z cewką na napięcie od 5 do 220 V_DC i od 5 do 400 V_AC (rys. 1).



Rys. 2. Podstawa wykonana z tworzyw termoutwardzalnych klasa palności V0 (UL94)

Bardzo istotnym kryterium przy doborze przekaźnika jest materiał styku. Do wyboru mamy AgNi - stop bazowy stosowany dla obciążeń rezystancyjnych jak i o niewielkiej indukcyjności, AgSnO₂ - stop o dużej odporności na udary termiczne, który może być stosowany do obciążeń indukcyjnych jak i rezystancyjnych, z kolei AgNi+Au - to styk pokryty złotem o niskiej wartości rezystancji kontaktowej, który pozwala przełączać niewielkie wartości napięcia i prądu rzędu 0,1 V i 1 mA.

Zagadnienia związane z doborem tworzyw sztucznych do wykonania konstrukcji przekaźnika mogą wydawać się banalne, a co za tym idzie ich dobór wydaje się mieć znikomy wpływ na przekaźnik. Jest to jednak myślenie błędne, ponieważ elementy elektryczne, cewka, zestyki mają pośredni kontakt z tworzywem.



Rys. 3. Zmiana procesu połączenia przewodów wewnątrz przekaźnika z lutowania na zgrzewanie zwiększyła wytrzymałość izolacyjną między obwodami

Temperatury, które oddziałują na materiał izolacyjny mogą sięgać w skrajnych przypadkach powyżej 200°C, co powoduje, że dla większości tworzyw wzrost temperatury nie pozostaje bez oddziaływania.

Firma Finder do budowy podstaw przekaźników, a także do wszystkich elementów prowadzących zestyki, stosuje tworzywa termoutwardzalne, dzięki temu mogą one pozostawać bez oddziaływania na ich jakość i sprawność w temperaturze do aż 250°C. Takie materiały zwiększają również wytrzymałość izolacji między obwodem sterującym a wykonawczym i tym samym odporność na przepięcia (rys. 2).



Rys. 4. Seria 40 - do montażu na PCB i w gniazdach na szynę DIN

Zmiana procesu połączenia przewodów wewnątrz przekaźnika z lutowania na zgrzewanie zwiększyła wytrzymałość izolacyjną między obwodem sterującym a wykonawczymi.

Wszystkie te cechy dają w efekcie unikatowe produkty o wysokiej jakości działania. Przykładem jest seria 40.62 do aplikacji elektronicznych jak i przemysłowych o wyjątkowych parametrach łączeniowych do 10 A/250 V_AC. Znamienną cechą produktu jest również kolorystyka obudowy wskazująca na typ napięcia cewki: pomarańczowy - AC, niebieski - DC i zielony - wersje bistabilne i AC/DC (rys. 4).

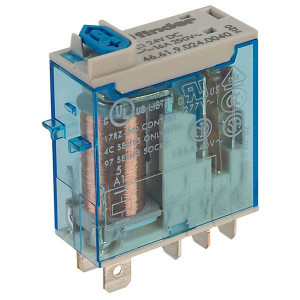

Rys. 5. Seria 46 - montaż do gniazd lub podejścia typu Faston

Przekaźniki z serii 46 to kontynuacja rodziny "40" z modyfikacjami jak wyprowadzenia typu Faston, wskaźnik zadziałania LED-owy i mechaniczny oraz przycisk Test z funkcją blokowania, dzięki czemu można łatwo załączyć zestyk bez konieczności zasilania cewki. W tej rodzinie do dyspozycji są wersje 2P 8 A i 1P 16 A z cewkami od 6 do 125 V_DC i 6...240 V_AC (rys. 5).

Seria 55 to natomiast rodzina przekaźników stosowanych w automatyce, elektronice i energetyce do montażu na PCB i szynie DIN. Występują one w wersjach 2-, 3- i 4-stykowych o obciążeniu do 10 A (AC1). Dla tej grupy produktów cewki mogą być zasilane napięciem 6...220 V_DC i 6...400 V_AC.



Rys. 6. Seria 55 - montaż na PCB i w gniazdach na szynie DIN

Ich wyróżnikiem jest duża wytrzymałość elektryczna oraz 150.000 cykli łączeniowych, a więc znacznie więcej niż u konkurencji, gdzie trwałość wynosi od 50 000 do 100 000 cykli dla przekaźnika (rys. 6).

Wspólną cechą łączącą przekaźniki serii 40, 46 i 55 są gniazda montażowe Master-in z zaciskami typu Push-in. Oznacza to, że można wykorzystywać te same akcesoria w postaci mostków grzebieniowych, modułów EMC czy modułów czasowych. Dzięki czemu składowanie części serwisowych jest tańsze.

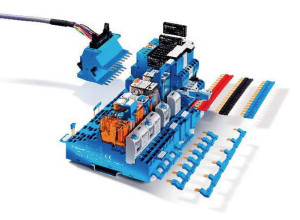

Rys. 7. Gniazda i akcesoria Master-in

Master-in to rodzina gniazd o unikatowych parametrach łączeniowych: 10 A/300 V (na złącze) w temperaturze otoczenia sięgającej 70°C (rys. 7).

W ofercie Findera są nie tylko podstawowe typy przekaźników elektromagnetycznych, ale również wykonania specjalne. Przykładem mogą być elementy z rodziny 62.xx.4800 z trwałym magnesem neodymowym umieszczonym między zestykami.



Rys. 8. Seria 62 - wersja z magnesem trwałym dla rozłączania obwodów DC

Dzięki takiemu rozwiązaniu jest możliwość rozłączania prądów stałych o dużym natężeniu dla napięć sięgających 220 V_DC. Przekaźniki mogą być wykorzystywane do montażu z gniazdem serii 92.03 lub bezpośrednio na szynie DIN za pomocą złączy typu Fast (rys. 8).

Nie tylko przekaźniki

W ofercie firmy Finder jest ponad 12500 produktów i cały czas pojawiają się nowe jak zasilacza przemysłowe, przekaźniki kontrolne - do poziomu cieczy, nadzorcze - do kontroli napięcia i szereg produktów dla branż związanych z automatyką. Po dalsze informacje zapraszamy do kontaktu bezpośredniego lub na naszą stronę www.findernet.com.

Robert Soliński
Finder Polska Sp. z o.o.
