Nowe obudowy na szynę DIN w ofercie Kradexu

Zapotrzebowanie na obudowy na szynę DIN rośnie, zwłaszcza w produkcji takich elementów jak sterowniki czy czujniki. Obserwując te potrzeby, Kradex wprowadził nową serię obudów na szynę DIN, nazwaną ZD. Oparta jest ona na nowoczesnej konstrukcji wymiennych maskownic, pozwalających na łatwiejsze dopasowanie do różnorodnych wymagań stosowanych we wnętrzu elektroniki.

Obudowy mają możliwość samodzielnego dopasowania maskownic, dających możliwość wyboru wielu wariantów, zapewniają możliwość montażu trzech płytek PCB poziomo i pionowo. Obudowy mają także zabezpieczenie przed wypadnięciem, bez dodatkowych elementów metalowych. Wykonane są z tworzywa samogasnącego ABS V0. Obudowę można zamontować na szynie za pomocą zatrzasków, zapewniających łatwe wsunięcie i wysunięcie.

Obecnie dostępne są 4 rodzaje maskownic:

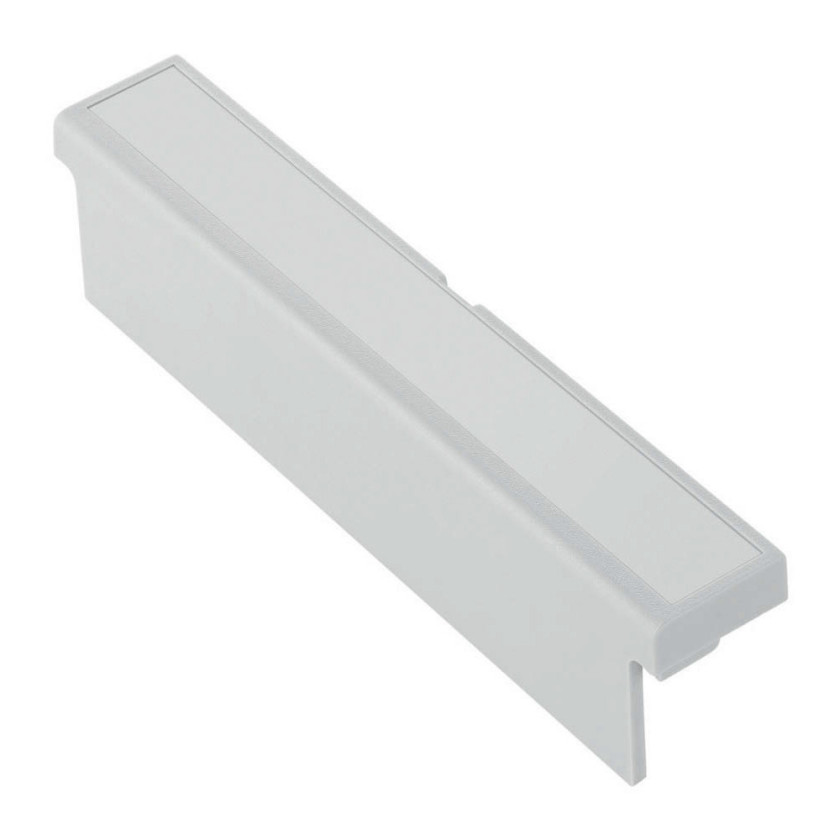

pełna – zalecana w przypadku, gdy nie ma żadnych wyjść z obudowy, a wymagane jest zakrycie całego otworu. Ten rodzaj można także zastosować, gdy zachodzi konieczność wykonania nietypowych otworów, np. pod specjalne gniazda czy złącza. W takim wypadku maskownicę pełną można frezować w celu uzyskania odpowiednich wejść,
uniwersalna – stosowana w przypadku, gdy w obudowie ma znaleźć się złącze, w którym wykorzystane będą wszystkie żyły, czyli niezbędne będzie zagospodarowanie całej szerokości złącza do podpięcia kabelków,
pod gniazda – zalecana, gdy niezbędne jest zastosowanie wygodnych wyjść z płytki np. gniazdami USB, RJ lub innymi,
pod zaślepki – zalecana jest w sytuacjach pośrednich, gdzie używamy części żył, czyli krótszych listew zaciskowych.

Ta ostatnia maskownica pod zaślepki jest autorskim rozwiązaniem fi rmy Kradex. Prezentuje ona nowatorskie podejście w postaci wyjmowanych zaślepek ułatwiających indywidualizację pod złącza na płytce PCB. Zaślepki umożliwiają wielkokrotną zmianę konfi guracji otworów, eliminują konieczność używania dodatkowych narzędzi i nadają estetyczny wygląd (brak wyłamanych zębów lub wybitych otworów).

Aktualnie w ofercie dostępne są obudowy ZD1010 oraz ZD1009, a niebawem do sprzedaży wejdą także ZD1005, ZD1006 i ZD1003. Do każdej obudowy będzie można dobrać fi ltry w trzech wersjach: czerwonym, jasnoszarym oraz transparentnym.
