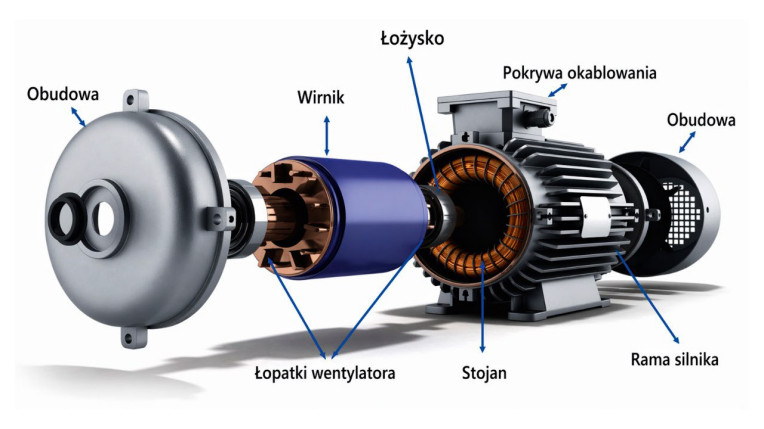

Na przestrzeni ostatnich dekad znacząco udoskonalono zarówno konstrukcję, jak i materiały stosowane w silnikach, co bezpośrednio przełożyło się na ich sprawność. Typowy silnik składa się z obudowy, wirnika, łożysk oraz stojana z uzwojeniami. Współczesne rozwiązania różnią się jednak znacząco od starszych konstrukcji. Przykładowo przejście z aluminium na miedź w uzwojeniach poprawiło przewodność i efektywność pracy. Jednocześnie lepsze tolerancje produkcyjne pozwoliły ograniczyć straty mechaniczne i hałas. Coraz częściej stosuje się materiały amorficzne zamiast klasycznych stali krzemowych, które charakteryzowały się dużymi stratami wirowymi i histerezowymi. Materiały takie jak metaliczne szkła znacząco ograniczają te straty, zwiększając sprawność.
W silnikach z magnesami trwałymi istotny postęp zapewniły magnesy z metali ziem rzadkich, np. neodymowo-żelazowo-borowe, oferujące dużą gęstość strumienia magnetycznego i moment obrotowy. Jednocześnie, ze względu na kwestie dostępności i zrównoważonego rozwoju, rozwijane są alternatywy oparte na ferrytach oraz stopach aluminium, niklu i chromu. Istotną zmianą było także przejście z łożysk ślizgowych na łożyska toczne, co ograniczyło tarcie i poprawiło trwałość oraz sprawność. W efekcie współczesne silniki są znacznie mniejsze przy tej samej mocy. Przykładowo nowoczesny trójfazowy silnik indukcyjny o mocy 5 HP jest około 80% lżejszy niż konstrukcja o tej samej mocy z początku XX wieku. Wynika to z użycia lżejszych materiałów oraz lepszych technologii izolacji cieplnej i elektrycznej.
Zastosowanie przemienników częstotliwości
Przemienniki częstotliwości (VFD) lub inaczej falowniki stały się standardem w sterowaniu prędkością silników i poprawie ich efektywności energetycznej. Umożliwiają one dopasowanie prędkości obrotowej silnika do aktualnego obciążenia, co znacząco zmniejsza zużycie energii. Dodatkowym krokiem rozwojowym było przejście z tranzystorów IGBT na technologię SiC, co pozwoliło zwiększyć sprawność oraz uzyskać szybsze przełączanie.
Przemienniki częstotliwości zrewolucjonizowały sterowanie silnikami, umożliwiając precyzyjną kontrolę prędkości i momentu obrotowego. W praktyce oznacza to, że silnik pracuje w optymalnym punkcie dla danego obciążenia. W tradycyjnych systemach regulacja często odbywa się za pomocą dławienia, co prowadzi do dużych strat energii. VFD eliminuje ten problem, dostosowując prędkość silnika do wymaganej wydajności systemu. Badania pokazują, że zastosowanie VFD może zwiększyć sprawność systemu z około 31% do nawet 72%.
Rozwiązania Microchip Technology
Microchip Technology oferuje kompleksowe rozwiązania dla sterowania silnikami, obejmujące mikrokontrolery, sterowniki bramek, układy mocy oraz czujniki, które wspierają optymalizację wydajności systemów. Firma dostarcza pełny zestaw komponentów do projektowania systemów sterowania silnikami. W przypadku VFD są to m.in. konwertery AC- DC oraz falowniki oparte na tranzystorach SiC MOSFET. Falowniki sterowane są przez kontrolery dsPIC, które przekształcają napięcie stałe w regulowane napięcie przemienne. Zintegrowane czujniki umożliwiają bieżący pomiar prądu, napięcia i temperatury, co zwiększa niezawodność systemu. Microchip oferuje także zestawy ewaluacyjne, referencyjne projekty, biblioteki oprogramowania oraz narzędzia programistyczne wspierające implementację algorytmów sterowania.
Zaawansowane algorytmy sterowania
Algorytmy sterowania są kluczowym elementem optymalizacji pracy silników. Tradycyjne metody, takie jak sterowanie V/f dla silników indukcyjnych, są proste i tanie, ale nie zapewniają najwyższej sprawności. Bardziej zaawansowane rozwiązania, jak komutacja sześciostopniowa dla silników BLDC i PMSM, pozwalają na lepszą kontrolę momentu i mogą działać zarówno z czujnikami, jak i bez nich.
Najwyższą sprawność zapewnia sterowanie wektorowe (FOC – Field Oriented Control), które umożliwia bardzo precyzyjną kontrolę momentu i prędkości przy niskim poziomie zakłóceń.
Microchip integruje w swoich rozwiązaniach zaawansowane algorytmy, takie jak FOC, MTPA (Maximum Torque per Ampere) oraz field weakening, które zwiększają efektywność pracy. Wsparciem są narzędzia MPLAB motorBench, umożliwiające konfigurację i strojenie algorytmów. Dodatkowo dostępne są funkcje uczenia maszynowego wspierające predykcyjne utrzymanie ruchu. Algorytm ZS/ MT (Zero-Speed / Maximum Torque) stanowi rozwinięcie bezczujnikowego FOC. Umożliwia określenie położenia wirnika bez użycia czujników Halla, wykorzystując metodę HFI (High-Frequency Injection). Rozwiązanie to sprawdza się m.in. w elektronarzędziach, automatyce domowej, rozrusznikach samochodowych i rowerach elektrycznych.
Integracja z IoT i AI/ML
Integracja technologii IoT oraz sztucznej inteligencji znacząco zmieniła podejście do sterowania silnikami. Czujniki odgrywają tu kluczową rolę, monitorując parametry takie jak prąd, moment obrotowy czy położenie wirnika. Dane te trafiają do mikrokontrolerów, które analizują je w czasie rzeczywistym. Dzięki algorytmom uczenia maszynowego możliwe jest przewidywanie awarii i planowanie konserwacji, co ogranicza przestoje i zwiększa efektywność pracy systemów.
Utrzymanie predykcyjne
Predykcyjne utrzymanie ruchu pozwala wykrywać potencjalne problemy zanim doprowadzą one do awarii. Analiza parametrów takich jak prąd, drgania czy moment obrotowy umożliwia ocenę stanu technicznego silnika.
Microchip prezentuje rozwiązania wykorzystujące MPLAB Machine Learning Development Suite oraz płytę dsPIC LVMC Motor Control Board. System klasyfikuje stan pracy silnika, wykrywając m.in. nierównomierne obciążenie czy uszkodzenia łożysk, na podstawie analizy prądu Iq.
Podsumowanie
Optymalizacja sterowania silnikami ma kluczowe znaczenie dla ograniczenia globalnego zużycia energii i poprawy wydajności systemów. Przejście na silniki wysokiej sprawności, zastosowanie VFD, wdrożenie zaawansowanych algorytmów oraz integracja IoT i AI pozwalają osiągać znaczące oszczędności energii.
Microchip Technology dostarcza kompletne rozwiązania sprzętowe i programowe, które umożliwiają projektowanie nowoczesnych, efektywnych systemów sterowania silnikami. Wraz ze wzrostem zapotrzebowania na energooszczędne technologie, ich rola będzie nadal rosła.
