Mentor - od kontrolek LED, po innowacyjne systemy oświetlenia światłowodowego

Mentor jest niemieckim dostawcą specjalizującym się w elementach wykorzystywanych przy produkcji urządzeń przemysłowych. Należą do nich kontrolki LED, przełączniki przyciskane i inne powszechnie stosowane komponenty elektromechaniczne. To, co wyróżnia dostawcę na tle konkurencji, to zróżnicowanie asortymentu oraz szeroki wybór rozwiązań nietypowych lub ściśle specjalizowanych. Firma produkuje między innymi wiele formatów światłowodów do LED oraz instalowanych na PCB przełączników, które znajdują zastosowanie w budowie paneli urządzeń sterowniczych i nadzorczych. Firma dostarcza także innowacyjny, uniwersalny system oświetlenia M-Fibre.

Kontrolki, diody LED i źródła światła

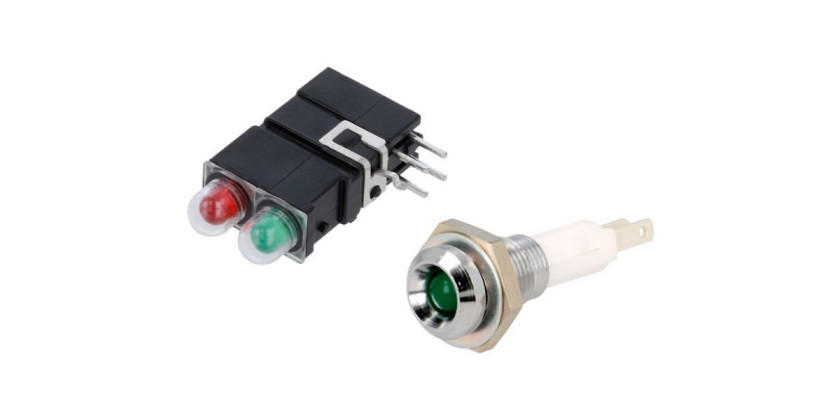

Kontrolki LED można podzielić na dwie grupy: sygnalizatory przeznaczone do montażu na PCB do obwodów sterowniczych oraz wersje do montażu na panelu. Te pierwsze są typowymi elementami, które można znaleźć w urządzeniach przemysłowych czy AGD. Są to zamknięte w obudowie z tworzywa diody. Korpus ułatwia montaż, a wyprowadzenia zawsze znajdują się w ustalonym rastrze, co zapewnia równe, standardowe ułożenie punktów świetlnych, a także poprawia trwałość mechaniczną mocowania, minimalizując ryzyko zwarcia.

Sygnalizatory te są dostępne w kolorach białym, czerwonym, zielonym i żółtym – często z więcej niż jedną barwą w komplecie, na który może się składać od 1 do 16 elementów o średnicy od 1,8 mm do 5 mm w wersjach THT i SMD.

W przypadku kontrolek panelowych Mentor dostarcza zarówno kontrolki w obudowach metalowych (chromowanych), jak i wykonanych z tworzywa (czarnych). W ofercie znalazły się też elementy o transparentnym korpusie. Wyprowadzenia przystosowano do lutowania przewodów, do montażu na PCB (THT) lub fabrycznie wyposażono w kable. Występują z diodami LED w średnicach od 3 do 20 mm, wymagając otworów montażowych od 6 do 25,65 mm. Ponieważ przystosowano je do zasilania typowymi napięciami występującymi w instalacjach sygnalizacyjnych (do 24 VDC) i mogą pracować w temperaturach od –40°C do 80°C, odpowiadają charakterystyce wymaganej od komponentów używanych w parkach maszynowych, magazynach i innych obiektach przemysłowych. Wybrane modele mają klasę szczelności IP64.

System M-Fibre

System M-Fibre służy tworzeniu linii świetlnych za pomocą giętkich światłowodów. Źródłem światła są w nich moduły LED RGBW pozwalające uzyskać dowolną barwę. Moduły są sterowane i zasilane przez dedykowane urządzenia. Komplet tych trzech elementów pozwala stworzyć jaskrawą linię prostą lub krzywą o dowolnej barwie. Może być umieszczona w materiałach o różnej charakterystyce (tworzywo, beton, drewno itp.), nawet ułożona na skomplikowanych bryłach.

System M-Fibre sprawdzi się zarówno w dekoracji wnętrz czy pojazdów, ale też w bardzo praktycznych zastosowaniach, np. tworzeniu linii ostrzegawczych, doświetlaniu progów, niskich stropów, oznaczaniu dróg ewakuacyjnych etc. Ponieważ sam światłowód nie zawiera elementów pod napięciem i nie przewodzi prądu, może być umieszczany pod wodą, np. w basenie.

Światłowody kompatybilne z systemem M-Fibre występują w długościach od 250 do 3000 mm. Ich instalacji dokonuje się w gnieździe modułu LED, który może mieć moc 1 lub 3 W. Współpracuje on z programowalnym zasilaczem 10 do 48 VDC. W przypadku sterowania elementami RGB i RGBW, nastawy parametrów dokonuje się za pomocą potencjometrów dostępnych na górnym panelu drivera.

Akcesoria do LED

Oferta firmy Mentor zawiera ponadto szereg akcesoriów do diod elektroluminescencyjnych – zaprojektowanych z myślą o montażu na panelach. Wartym uwagi asortymentem są tutaj światłowody do LED. Ich funkcją jest przenoszenie emitowanego przez diody światła na inną płaszczyznę – tak, aby dla użytkownika było widoczne w formie jednorodnych, wyraźnych punktów (kropek). Takie rozwiązanie umożliwia umieszczenie elementów optoelektronicznych w pewnym dystansie od czoła panelu kontrolnego, a diody sygnalizacyjne mogą być umieszczone na PCB i trwale włączone w główny obwód urządzenia, nawet jeżeli jest on zainstalowany prostopadle do frontu urządzenia. Funkcję kontrolek mogą pełnić bardzo małe diody SMD, gdyż światłowód ma właściwości dyfuzyjne, a zatem na jego wyprowadzeniu będzie widoczny równomiernie podświetlony kształt o powierzchni większej niż sama dioda LED.

Światłowody występują o przekrojach kwadratowych, okrągłych (średnica do 5,2 mm) oraz prostokątnych. Mogą mieć czoła płaskie, wklęsłe lub wypukłe. Są dostępne w modułach obsługujących od 1 do 32 diod LED, a ich maksymalna długość to 150 mm. Pozwalają one konstruować panele w klasie IP68, która oznacza pełną odporność przeciwpyłową oraz wodoszczelność (włącznie z zanurzeniem). Takie właściwości będą istotne w wielu aplikacjach: maszynach ciężkich, na okrętach, w portach, urządzeniach budowlanych (np. elektronarzędziach) oraz przy konstruowaniu innych sprzętów, które z założenia mają być obmywane strumieniem wody w celu czyszczenia lub ze względu na środowisko pracy.

Aby zrealizować wodoodporny panel, konieczne będzie szczelne spasowanie światłowodu z otworem, w którym zostaje osadzony. Pozwala na to kształt trzpienia, gdzie na walcu w części zbliżonej do czoła umieszczono pierścieniowe pogrubienia. Taki element, montowany na wcisk, jest silnie osadzony w otworze panelu, a zarazem nie pozwala na jego penetrację przez kurz, wilgoć itp. Produkty tego rodzaju występują w długościach od 4,5 do 30,6 mm – z płaskimi i wypukłymi czołami o średnicy 2,2, 3,2 lub 5,2 mm.

Produkty komplementarne

Inne rozwiązania oferowane przez dostawcę obejmują tuleje dystansowe, ułatwiające "wysoki" montaż LED bezpośrednio na płytce PCB. Do akcesoriów optoelektronicznych zaliczają się także soczewki (filtry) i reflektory, dzięki którym światło emitowane przez diodę może być rozproszone na dużej powierzchni.

Przełączniki

Elementy elektromechaniczne MENTOR to przede wszystkim przełączniki przyciskane i dźwigniowe montowane bezpośrednio na PCB. Ich przeznaczeniem są urządzenia nisko- i wąskoprofilowe instalowane modułowo, np. na szynach DIN czy w szafach typu rack. Występują zarówno w wariantach THT, jak i SMD, również w wersji podświetlanej. Elementy przyciskane występują w wersjach o konfiguracji styków DPDT, SPDT oraz SPST, w wariantach mono- i bistabilnych. Są też przełączniki dźwigniowe z 3 pozycjami stabilnymi. Inne rozwiązania producenta w zakresie artykułów elektromechanicznych to zadajniki kodu oraz przełączniki obrotowe i suwakowe.

Akcesoria i elementy mechaniczne

Na koniec należy wspomnieć, że Mentor jest dostawcą akcesoriów mechanicznych. Zaliczają się do nich najprostsze elementy, jak klawisze mikroprzełączników – ale też wysokiej jakości gałki potencjometrów, także wieloobrotowych, wyposażone w liczniki cyfrowe oraz dźwignię blokującą.

Godnymi uwagi produktami są też uchwyty (rączki) wykonane ze stali chromowanej lub aluminium. Odznaczają się trwałością i odpornością na udary mechaniczne, jak również pozwalają zachować wysoki poziom higieny. Mogą być dezynfekowane i myte różnymi środkami, bez obawy o uszkodzenie ich powierzchni – dlatego znakomicie sprawdzą się w laboratoriach, przetwórniach spożywczych czy fabrykach przemysłu farmakologicznego.
