Problemy EMC często zaczynają się przy kablu
W praktyce problemy bardzo często zaczynają się w miejscu, które na pierwszy rzut oka wydaje się mało istotne, czyli przy wprowadzeniu kabla do obudowy. Źle wykonany kontakt z ekranem przewodu, przerwany ekran kabla albo niewłaściwie dobrana dławnica mogą powodować błędy transmisji danych, niestabilną pracę urządzeń, a nawet zatrzymanie całej instalacji. Podczas szkoleń technicznych PFLITSCH zwraca uwagę, że ponad połowa problemów związanych z awariami instalacji przemysłowych ma związek właśnie z zakłóceniami elektromagnetycznymi. W zastosowaniach wojskowych i lotniczych nie wystarcza już standardowa dławnica kablowa pełniąca wyłącznie funkcję uszczelnienia przewodu. Coraz większe znaczenie mają rozwiązania zapewniające trwały kontakt z ekranem kabla oraz skuteczne odprowadzanie prądów zakłócających do obudowy urządzenia. Szczególnie istotne staje się zachowanie ciągłości ekranowania przewodu, ponieważ każde przerwanie ekranu pogarsza odporność całego układu na zakłócenia.
Dlaczego standardowe rozwiązania przestają wystarczać
W technice przemysłowej podstawowa ochrona ekranowania często opiera się na poziomie około 30 dB tłumienia zakłóceń. W aplikacjach wojskowych, pomiarowych oraz systemach wysokiej częstotliwości wymagania są znacznie wyższe i osiągają nawet 80 do 100 dB. Dlatego producenci elektroniki coraz częściej sięgają po specjalistyczne dławnice przeznaczone do wymagających aplikacji przemysłowych i specjalnych.
Kontakt 360° i ciągłość ekranowania

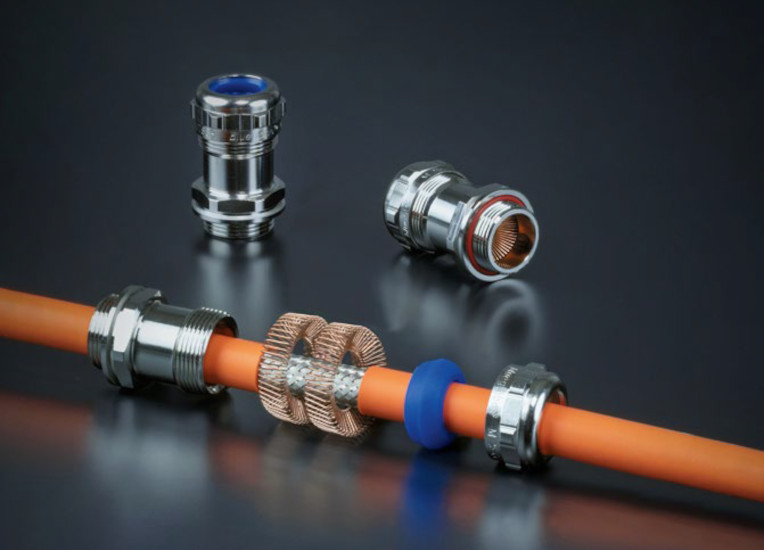

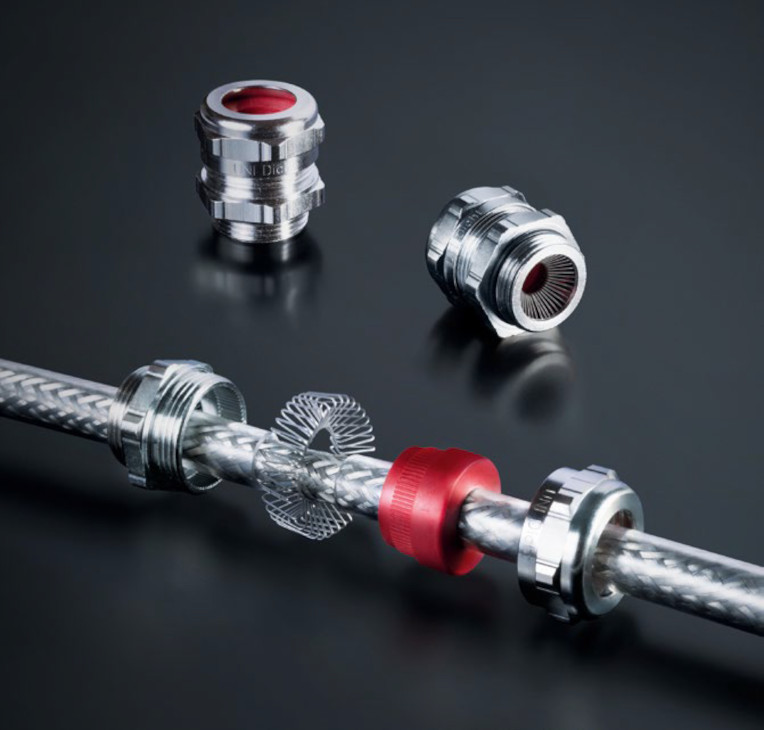

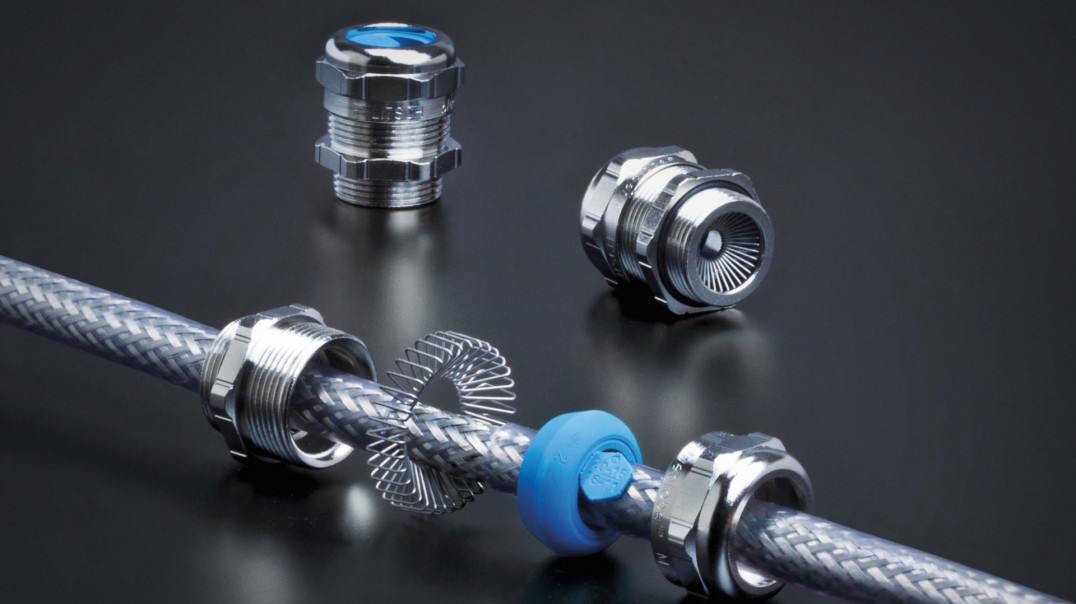

Jednym z najbardziej rozpoznawalnych rozwiązań w tym obszarze są dławnice kablowe PFLITSCH wykorzystujące opatentowaną sprężynę kontaktową zapewniającą kontakt 360° z ekranem przewodu. Duża powierzchnia styku pozwala skutecznie odprowadzać prądy zakłócające oraz ograniczać wpływ zakłóceń wysokiej częstotliwości na pracę urządzenia. Ważną zaletą rozwiązania jest również możliwość zachowania ciągłości ekranowania kabla, ponieważ izolacja usuwana jest wyłącznie w miejscu kontaktu. Duże znaczenie ma także sam montaż dławnicy. W wielu klasycznych rozwiązaniach nieprawidłowy montaż może znacząco pogorszyć skuteczność ekranowania. Rozwiązania sprężynowe stosowane przez PFLITSCH pozwalają uprościć instalację i ograniczyć ryzyko błędów montażowych. Ma to szczególne znaczenie w aplikacjach wojskowych, kolejowych oraz lotniczych, gdzie urządzenia pracują w warunkach silnych drgań, wibracji oraz dużych zmian temperatur.
Odporność mechaniczna i wymagania wojskowe
Dławnice stosowane w elektronice specjalistycznej muszą dziś spełniać nie tylko wymagania związane z ochroną przed zakłóceniami. Liczy się również odporność mechaniczna, szczelność, odporność na mgłę solną, trwałość połączenia oraz zgodność z wymaganiami norm branżowych. Przykładem są rozwiązania wykorzystywane w sektorze morskim i wojskowym, spełniające wymagania normy VG 88846-4 stosowanej w niemieckiej marynarce wojennej.
EMC coraz ważniejsze w nowoczesnej elektronice
Rosnąca miniaturyzacja urządzeń, rozwój elektromobilności oraz coraz większa ilość elektroniki sprawiają, że wymagania dotyczące kompatybilności elektromagnetycznej będą stale rosły. Dlatego odpowiednio dobrana dławnica kablowa coraz częściej staje się nie dodatkiem do projektu, ale jednym z elementów decydujących o stabilności i bezpieczeństwie pracy całego systemu.
Wojciech Sydor
Sales and marketing manager
EX-CON Polska Sp. z o.o.
www.ex-con.pl
