Szybkie analizatory widma na pasmo 44 GHz do zastosowań laboratoryjnych i produkcyjnych

Producenci komponentów i podsystemów w.cz. zmagają się obecnie z koniecznością wykonywania skomplikowanych pomiarów szerokopasmowych, a równocześnie maksymalnego skrócenia fazy projektowej. Zwłaszcza w przypadku nowej technologii 5G NR, inżynierowie potrzebują analizy szerokopasmowych sygnałów komunikacyjnych w działach projektowych i produkcyjnych. Firma Rohde & Schwarz opracowała w tym celu dwa nowe analizatory widma średniej klasy, FSV3000 i FSVA3000.

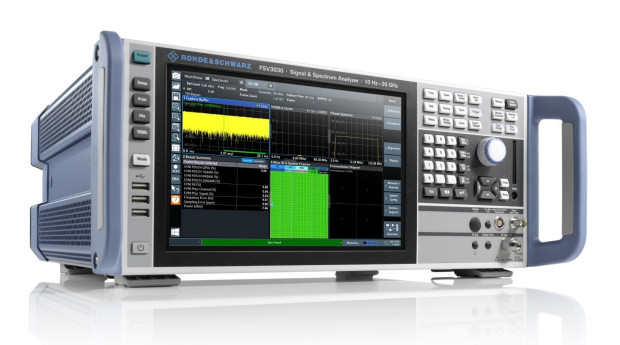

Są one dostępne w różnych wariantach, pokrywających pasmo do 44 GHz. Model FSV3000 umożliwia wykonywanie złożonych procedur pomiarowych w możliwie najprostszy i najszybszy sposób. Jego łatwa obsługa i duża szybkość prowadzenia pomiarów pozwalają na zastosowania zarówno w laboratoriach, jak i na liniach produkcyjnych. Przyrząd zapewnia szerokość pasma pomiarowego do 200 MHz, wystarczającą do rejestracji i analizy np. jednocześnie dwóch nośnych 5G NR.

Model FSVA3000 o szerokości pasma pomiarowego do 400 MHz, szerokim zakresie dynamicznym i bardzo małymi szumach fazowych na poziomie -120 dBc/Hz, oferuje parametry zarezerwowane wcześniej dla przyrządów klasy high-end. Może znaleźć zastosowanie w wymagających aplikacjach, np. przy linearyzacji wzmacniaczy mocy, rejestracji krótkich impulsów i charakteryzacji sygnałów ulotnych w funkcji częstotliwości.

Analizatory FSV3000 i FSVA3000 ułatwiają rozwiązywanie problemów związanych ze zdarzeniami rzadko występującymi i konfigurowanie złożonych pomiarów. Dzięki interfejsowi GUI kierowanemu zdarzeniami, za każdym razem, gdy wystąpi z góry określone zdarzenie, wykonywane jest odpowiednie działanie, np. zapis zrzutu ekranu lub danych I/Q.

Funkcja pomiarów automatycznych skraca czas konfiguracji samego przyrządu. Po naciśnięciu przycisku parametry takie, jak częstotliwość środkowa, zakres i amplituda odniesienia są ustawiane automatycznie w oparciu o zastosowany sygnał. W przypadku pomiarów standardowych, takich jak ACLR i SEM, funkcja pomiarów automatycznych wybiera odpowiednią tabelę parametryczną. Na zautomatyzowanych liniach produkcyjnych, komputery zewnętrzne mogą przejąć kontrolę nad przyrządami za pomocą poleceń SCPI.

Dodatkowo, wbudowany rejestrator SCPI ułatwia tworzenie wykonywalnych skryptów, ponieważ wszystkie dane wprowadzane manualnie są tłumaczone na komendy SCPI lub innych popularnych języków programowania, jak C++, Python czy Matlab. FSV3000 i FSVA3000 zapewniają inteligentną kontrolę generatora sygnałów, pomagającą podczas konfigurowania systemu z generatorem sygnałowym produkcji Rohde & Schwarz.

Zmiany ustawień analizatora są przechwytywane bezpośrednio przez generator, a analizator może wyświetlać interfejs użytkownika generatora, co pozwala na obsługę całej konfiguracji pomiarowej z pojedynczego ekranu. Funkcje rejestratora SCPI analizatora i generatora mogą zostać sprzężone. FSV3000 i FSVA3000 zostały zaprojektowane do pracy w szybkich, zautomatyzowanych systemach testowych.

Oba doskonale nadają się do integracji z usługami działającymi w chmurze obliczeniowej. Opcjonalny interfejs LAN 10 Gbit/s umożliwia transfer danych I/Q do sieci również przy dużej szybkości próbkowania, co jest niezbędne przy analizie sygnałów szerokopasmowych, np. 5G.
