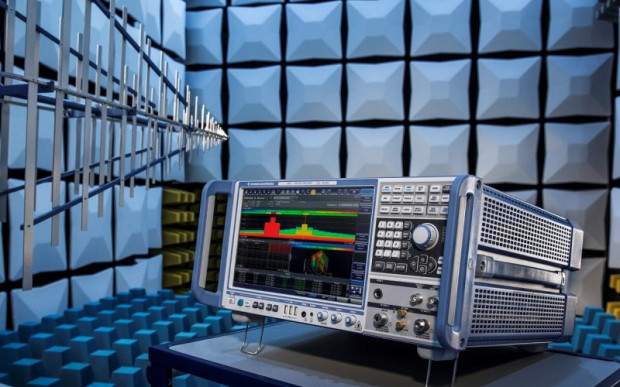

Odbiornik testowy EMI ESW z nowymi funkcjami skracającymi czas pomiaru

Odbiornik testowy EMI ESW firmy Rohde&Schwarz jest teraz dostępny z nową funkcją szybkiego skanowania w dziedzinie czasu, pozwalającą skrócić czas pomiaru. Drugą nowością jest opcja pomiaru statystycznego rozkładu zaburzeń (ESW-K58 multi CISPR APD), pozwalająca precyzyjnie wizualizować efekty interferencji w cyfrowych systemach komunikacyjnych. Przyspiesza ona wykonywanie testów CISPR 11 kuchenek mikrofalowych, a w przyszłości może być przydatna również do testów innych typów produktów.

Odbiornik EMI ESW zapewnia bardzo dobre parametry w.cz. w całym zakresie częstotliwości prowadzenia pomiarów od 1 Hz do 44 GHz. Dzięki dużej szerokości zakresu dynamicznego i dużej dokładności pomiaru, spełnia najwyższe wymogi w zakresie testów kompatybilności EMI prowadzonych zgodnie z wymogami standardów CISPR, EN, MIL STD-461, DO 160 i FCC.

Dzięki skanowaniu w dziedzinie czasu z wykorzystaniem transformaty FFT, odbiornik ESW już wcześniej zapewniał bardzo szybką rejestrację zaburzeń. Nowa funkcja fast TDS (fast time domain scan) podwaja pasmo skanowania, co pozwala dwukrotnie zwiększyć szybkość prowadzenia czasochłonnych testów z detektorami CISPR quasi-szczytowymi i wartości średniej. Funkcja TDS jest dostępna nieodpłatnie wraz z aktualnym oprogramowaniem firmware w wersji V1.70.

Druga z nowych opcji, ESW-K58 multi CISPR APD, rozszerza funkcję pomiarową statystycznego rozkładu zaburzeń (APD), umożliwiając prowadzenie równoczesnej analizy w maksymalnie 67 kanałach. Wprowadza różne możliwości analizy i wizualizacji, w tym podgląd 3D. Obecny standard CISPR 11 pozwala na stosowanie multi CISPR APD przy testowaniu kuchenek mikrofalowych, co znacznie upraszcza proces pomiaru. Gdy metoda ta jest stosowana zgodnie ze standardem dla sygnałów o paśmie 1 MHz, ESW umożliwia prowadzenie równoczesnych pomiarów w 20 kanałach. Wykracza to poza obecne wymogi (5 kanałów) dla odbiorników testowych, gwarantując użytkownikom bezpieczeństwo inwestycji. Analiza APD dokładnie pokazuje wpływ interferencji na działanie cyfrowych systemów komunikacyjnych, np. WLAN i sieci telefonii komórkowej, a w przyszłości może tez znaleźć zastosowanie przy testach innych typów produktów.
