Nowa generacja izolowanych sond oscyloskopowych IsoVu do analizy układów zasilania

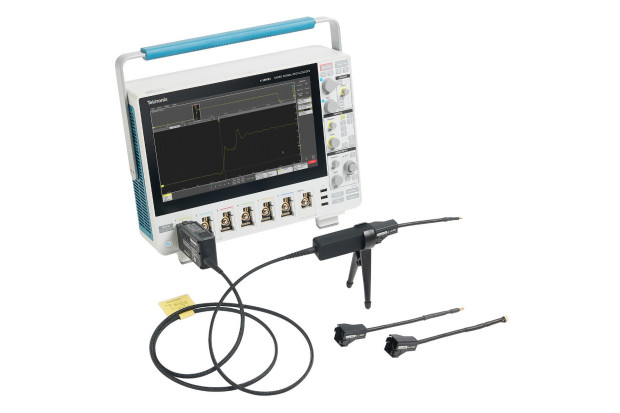

Izolowane sondy oscyloskopowe IsoVu firmy Tektronix, wprowadzone po raz pierwszy na rynek w 2016 roku, są obecnie dostępne w nowych wersjach o mniejszych gabarytach i lepszych parametrach elektrycznych. Sondy IsoVu TIVP drugiej generacji mogą znaleźć szerszy zakres zastosowań przy projektowaniu i rozwiązywaniu problemów w systemach zasilania wykorzystujących podzespoły o dużej szerokości pasma zabronionego, jak SiC i GaN.

Prowadzenie dokładnych pomiarów w szybkich, nieuziemionych systemach może być bardzo trudne lub wręcz niemożliwe przy użyciu tradycyjnych sond różnicowych. Projektanci korzystający z półprzewodników SiC i GaN stają przed trudnym wyzwaniem dokładnego pomiaru parametrów w tego typu aplikacjach ze względu na występujące w nich duże częstotliwości i prędkości przełączania. Dzięki galwanicznemu odseparowaniu od oscyloskopu, sondy IsoVu całkowicie zmieniły sposób, w jaki projektanci układów zasilania mogą wykonywać pomiary w systemach korzystających z tego typu podzespołów.

Podobnie, jak w przypadku sond pierwszej generacji, nowe sondy IsoVu TIVP wykorzystują opatentowane techniki elektrooptyczne do prowadzenia pomiarów bez konieczności połączenia elektrycznego z oscyloskopem. W porównaniu z tradycyjnymi sondami różnicowymi wysokiego napięcia, sondy IsoVu oferują unikalną kombinację szerokiego pasma i zakresu dynamicznego oraz dużego współczynnika tłumienia składowej sumacyjnej (CMRR) w całym paśmie pracy. Współczynnik CMRR w przypadku sond nieizolowanych zmniejsza się szybko wraz ze wzrostem częstotliwości, uniemożliwiając prowadzenie pomiarów w tym zakresie. Użycie technik optycznych pozwala również na zwiększenie długości kabli i odporności na zaburzenia elektromagnetyczne.

W porównaniu z sondami pierwszej generacji, nowe sondy IsoVu serii TIVP oferują kilka zalet, do których należą:

• Mniejsze gabaryty, zapewniające dostęp do punktów pomiarowych nieosiągalnych wcześniej. Nie występuje to oddzielny moduł kontrolera, którego wszystkie obwody zostały wbudowane do modułu kompensacyjnego.
• Zwiększona czułość i mniejsze szumy w zakresie do ±50 V.
• Większa dokładność (większa dokładność DC, większa dokładność wzmocnienia w całym zakresie napięć wejściowych i lepsza korekcja dryftu temperaturowego).
• Mniej rodzajów końcówek pomiarowych do pokrycia tego samego zakresu napięcia, co w przypadku sond IsoVu Gen 1, dzięki szerszemu zakresowi dynamiki głowicy czujnika. Skraca to czas potrzebny do przeprowadzenia testu, eliminuje potencjalne błędy podczas wymiany końcówek i obniża koszty.

Sondy serii TIVP są produkowane w wersjach na pasmo od 200 MHz do 1 GHz. Ich ceny zaczynają się od 9000 USD.
