Sprzęgacz optyczny o izolacji 5 kV RMS i dopuszczalnej temperaturze pracy +125°C

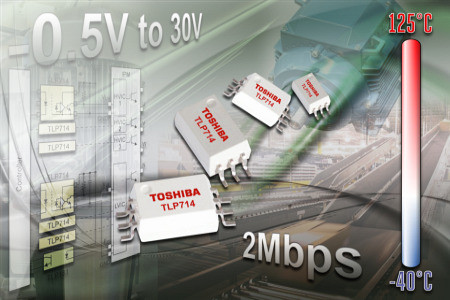

Miniaturowy sprzęgacz optyczny TLP714 został zaprojektowany do zastosowań w przemysłowych układach napędowych o dużej gęstości upakowania podzespołów. Cechuje się szerokim zakresem napięć zasilania do +30 V przy poborze prądu do 1,3 mA, szerokim zakresem temperatur pracy od -40 do +125°C i izolacją minimum 5 kV_RMS.

Wewnętrzna klatka Faradaya zapewnia odporność na impulsy wejściowe o szybkości narastania ±20 kV/µs. TLP714 jest produkowany w obudowie SDIP-6 o wymiarach 9,7x4,6x4,0 mm, dwukrotnie mniejszej pod względem powierzchni od standardu DIP-8. Zapewnia krótkie czasy propagacji tpLH/tpHL, nie przekraczające odpowiednio 550/400 ns. Zawiera wyjście z otwartym kolektorem.
