Optyczny czujnik zbliżeniowy dla smartfonów mierzący czas przejścia światła odbitego

STMicroelectronics SA oddział w Polsce
Produkt firmy:
STMicroelectronics SA oddział w Polsce
Kategoria produktu:

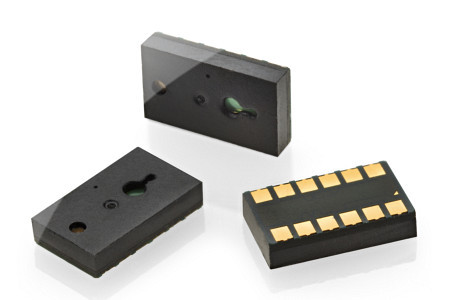

VL6180 to pierwszy optyczny czujnik zbliżeniowy nowej rodziny układów FlightSense, wykorzystujących zasadę pomiaru odległości od obiektu poprzez pomiar czasu przejścia światła między czujnikiem i najbliższym obiektem w zasięgu. Stosowana w poprzednich typach czujników zasada pomiaru intensywności światła odbitego wiązała się z błędami pomiaru wynikającymi z różnych kolorów i struktur powierzchni obiektów.

VL6180 został zaprojektowany do zastosowań w smartfonach, gdzie dzięki zwiększonej precyzji pomiaru pozwala zmniejszyć współczynnik przypadkowo rozłączanych rozmów. Zawiera emiter podczerwieni generujący serię impulsów, szybki detektor i elektroniczny układ pomiarowy precyzyjnie mierzący różnicę czasu między impulsem generowanym i odbitym.

VL6180 łączy w sobie funkcje wspomnianego czujnika odległości z czujnikiem oświetlenia zewnętrznego i emiterem podczerwieni. Jest produkowany w 12-wyprowadzeniowej obudowie QFN. Czujnik światła charakteryzuje się zakresem pomiarowym od 0,0046 do 95 klx. Zawiera 16-bitowe wyjście wykalibrowane w luksach i umożliwia zaprogramowanie jednej z 8 dostępnych wartości wzmocnienia.

Pozostałe parametry:

  • zasięg pomiaru: 0...100 mm;
  • długość fali emitera IR: 850 nm;
  • interfejs: I²C 400 kHz;
  • zasilanie: 2,5...3,0 V;
  • pobór prądu: 250 µA w stanie aktywnym i <1 µA w trybie standby;
  • wymiary: 4,8 x 2,8 x 1,0 mm;
  • zakres temperatur pracy: -20...+70°C.
