Pojemnościowy przełącznik dotykowy do montażu na panelach

Nowy przełącznik dotykowy W7ED firmy Omron łączy zalety przełączników mechanicznych i pojemnościowych. Nadaje się do wszystkich zastosowań, w których stosowane są obecnie przełączniki mechaniczne. W7ED jest mocowany do elektrody dotykowej za pomocą śruby. Niezawodnie wykrywa zmianę pojemności spowodowaną dotknięciem palca, bez konieczności projektowania i mocowania płytki sterującej oraz przeprowadzania regulacji czułości.

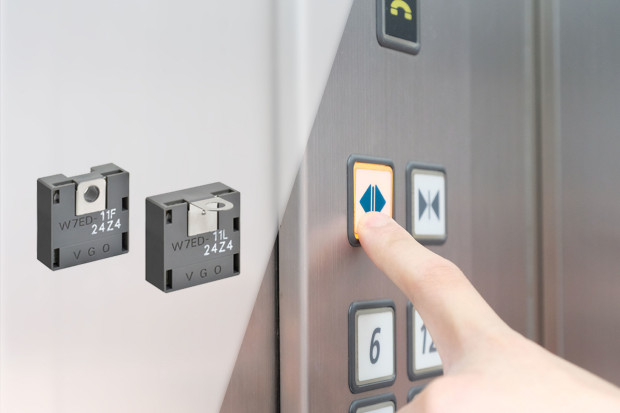

Nie zawiera ruchomych części, podlegających zużyciu. Nadaje się do zastosowań w sprzęcie AGD, armaturze łazienkowej oraz panelach wind czy automatów sprzedających, narażonych na zalanie płynem i inne zanieczyszczenia. Występuje w dwóch wersjach różniących się sposobem montażu (prostopadle lub równolegle do elektrody dotykowej) z opcjonalnym wyprowadzeniem FG zapobiegającym wyładowaniom elektrostatycznym między elektrodą i użytkownikiem.

Model W7ED pracuje z napięciem zasilania od 5 do 15 V i pobiera maksymalnie 10 mA prądu. Zawiera wyjście tranzystorowe z otwartym kolektorem o wydajności prądowej 10 mA. Nadaje się do pracy w zakresie temperatur otoczenia od -10 do +60°C. Jego wymiary wynoszą 15 x 15 x 5,5 mm.
