W ofercie firmy Littelfuse pojawił się nowy przekaźnik półprzewodnikowy 1-Form-A, przeznaczony do zastosowań w energooszczędnych systemach sterowania. CPC1601M charakteryzuje się napięciem blokowania równym 60 V, prądem obciążenia 2 A i rezystancją przewodzenia około 0,3 Ω. Jest zamykany w obudowie DFN-8 o powierzchni 3 x 3 mm, co pozwala na montaż w aplikacjach o dużej gęstości upakowania podzespołów.

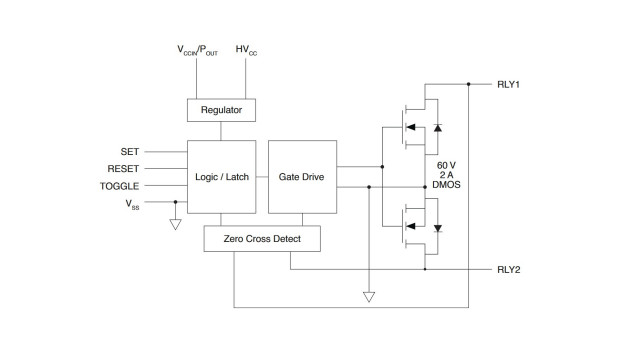

CPC1601M wykorzystuje architekturę zatrzaskową, gdzie zmiana stanu przekaźnika następuje po podaniu pojedynczego impulsu sterującego. Dzięki temu, pobiera energię wyłącznie w momencie przełączania. Może być zasilany bezpośrednio z obciążenia lub z systemowego źródła zasilania. W pierwszym przypadku nie pobiera energii z systemu nadrzędnego, co zapewnia zerowy pobór mocy w trybie czuwania.
Układ automatycznie wykrywa źródło zasilania poprzez monitorowanie napięcia na wejściu HVCC. W trybie zasilania z obciążenia, może pracować z napięciem przemiennym (typowo 24 VAC), powszechnie stosowanym w systemach automatyki budynkowej i HVAC. Dodatkowo, udostępnia wyprowadzenie zasilające o mocy do 10 mW, umożliwiające zasilanie zewnętrznych układów pomocniczych.
Wejścia sterujące przekaźnika są zgodne z poziomami napięć TTL/CMOS, co pozwala na bezpośrednie sterowanie z mikrokontrolerów, bez konieczności stosowania elementów pośrednich. Przełączanie w punkcie przejścia przez zero (zero-cross switching) w trybie zasilania z obciążenia, ogranicza emisję zaburzeń elektromagnetycznych oraz zmniejsza obciążenie termiczne struktury.
Układ nie zapewnia izolacji galwanicznej, jednak jej realizacja jest możliwa przy użyciu dodatkowych elementów pasywnych. Jego typowy czas przełączania wynosi około 1 s, prąd upływu w stanie wyłączenia nie przekracza 1 µA, a pojemność wyjściowa wynosi około 98 pF. Zakres napięcia zasilania wejść sterujących mieści się w przedziale od 3 V do 5,5 V.
Ze względu na niewielkie wymiary, możliwość pracy bez zasilania zewnętrznego oraz brak elementów mechanicznych, CPC1601M jest szczególnie przydatny w aplikacjach, w których istotny jest mały pobór mocy i cicha praca. Typowe zastosowania obejmują termostaty 2-przewodowe, instalacje HVAC, centralki alarmowe, systemy kontroli dostępu, aparatura pomiarowa i systemy automatyki budynków.
