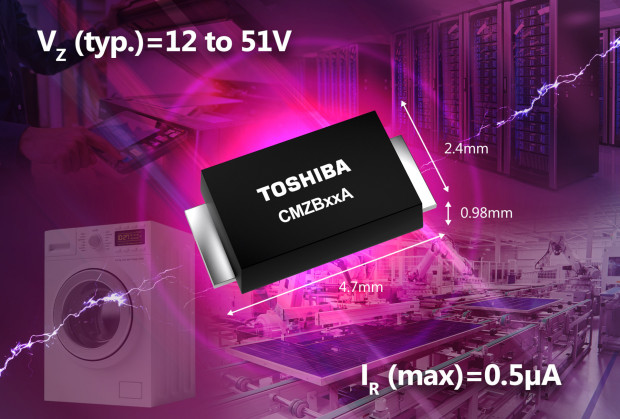

Firma Toshiba opracowała serię diod Zenera CMZBxxA, przeznaczonych do ochrony linii zasilających. Zastępują one diody wcześniejszej serii CMZBxx, oferując lepsze parametry elektryczne i dłuższy czas bezawaryjnej pracy. Ich planarno-pasywowana struktura zapewnia ochronę złącza p-n warstwą tlenkową, co ogranicza prąd wsteczny i poprawia stabilność parametrów w czasie. Dzięki udoskonalonemu procesowi produkcyjnemu, uzyskano mniejszy rozrzut napięcia Zenera między poszczególnymi egzemplarzami. W porównaniu z diodami serii CMZBxx, dopuszczalna tolerancja napięcia stabilizacji została zmniejszona z ±10% do ±5%, natomiast maksymalny prąd wsteczny obniżono z 10 µA do 0,5 µA, co ogranicza pobór mocy.
Diody CMZBxxA zapewniają odporność zarówno na krótkie impulsy przepięciowe, jak i na długotrwałe przepięcia o szerokości impulsu rzędu milisekund, które mogą występować na liniach zasilania w wyniku przełączania obciążeń. Są oferowane w obudowach M-FLAT o wymiarach 2,4 x 4,7 x 0,98 mm, identycznych jak w przypadku diod poprzedniej serii, co eliminuje konieczność modyfikowania płytek drukowanych.
W ramach serii CMZBxxA jest dostępnych 15 typów diod o napięciu stabilizacji od około 12 do 51 V.
Więcej na: www.toshiba.semicon-storage.com
