Złącza MC4 EVO2 firmy STÄUBLI EC

Złącza MC4 EVO2 firmy STÄUBLI EC (daw. Multi-Contact) są nową generacją złączy, kompatybilną ze złączami serii MC4. Ich konstrukcja pozwala na przesyłanie znacznie większych prądów w stosunku do złączy MC4. Aby zapewnić dużą siłę kontaktu złącza wyposażono w sprężyste lamelki MULTILAM, które zostały opatentowane.

Dzięki temu uzyskano:

• Małą rezystancję kontaktu < 0,2 mΩ;
• Brak strat wytworzonej energii w postaci grzania wokół złącza, a w konsekwencji strat zysku;
• Brak przerw serwisowych spowodowanych uszkodzeniem przegrzanej izolacji złączy i przewodów;
• Bezpieczeństwo pożarowe (nie powstają łuki elektryczne);
• Bezpieczeństwo elektryczne (brak porażeń).

Miedziane kontakty elektryczne złączy pokryte są cyną, co gwarantuje minimalną szybkość postępowania procesu korozji elektrochemicznej, zwiększającej rezystancję kontaktu w czasie. Bardzo ważną sprawą w przypadku przesyłania prądów DC jest zabezpieczenie złączy przed rozłączeniem, w wyniku którego mógłby powstać łuk elektryczny. Takie zabezpieczenie zapewnia system zatrzaskowy oraz bardzo dobrej jakości plastik (PC/PA), z którego wykonana jest obudowa złącza (klasa palności UL94-VO). Zgodnie z normą NEC2011 zatrzaski są zabezpieczone przed przypadkowym rozłączeniem. Do rozłączania złączy MC4 EVO 2 służą specjalne klucze. Dzięki dławikowi kablowemu udało się uzyskać szczelność złączy na poziomie IP68 (1 h, 1 m).

Złącza można stosować w instalacjach o napięciu do 1500 V (według norm TÜV, UL oraz JET) z przewodami, które również posiadają certyfikaty potwierdzające możliwość pracy przy tak wysokim napięciu.

Prądy przesyłane przez złącza zależą od przyłączonego przewodu oraz temperatury otoczenia i są następujące (wg TÜV dla 85° C) - 39 A dla przekroju 2,5 mm², 45 A dla przekroju 4 mm², 53 A dla przekroju 6 mm² oraz 69 A dla przekroju 10 mm².

Ze względu na różne średnice zewnętrzne przewodów solarnych o tych samych przekrojach różnych producentów oferowane są złącza z dwoma rozmiarami uszczelek pełniących zasadniczą rolę przy zapewnieniu szczelności złączy. Złącza mogą być stosowane w obszarach o trzeciej kategorii pomiarowej CATIII oraz stopniu zanieczyszczeń – 3

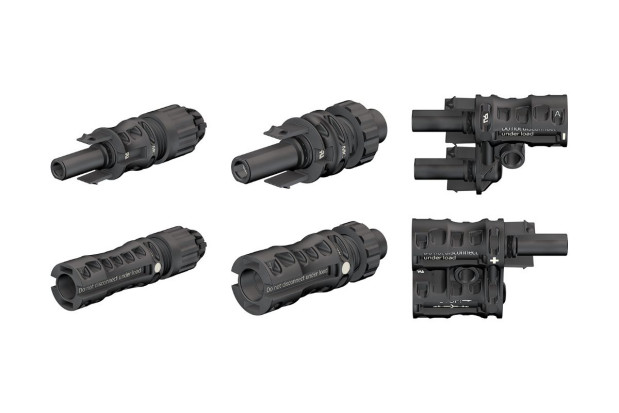

W zależności od zastosowania firma STÄUBLI EC oferuje 3 rodzaje złączy MC4 EVO2:

• MC4 EVO2 do montażu na przewodach





  Gniazdo





  Wtyk
• MC4 EVO2 do montażu w rozdzielnicach





  Gniazdo





  Wtyk
• MC4 EVO2 do połączeń równoległych





MC4 EVO2 firmy STÄUBLI EC posiadają następujące certyfikaty:

• TÜV-Rheinland wg normy IEC62852 - R60127169,
• cTÜVus według normy UL 6703 CU 72141256 01,
• UL według normy UL 6703 - E343181,
• B13T0062JET według normy IEC61730-1:2004,
• Odporności na sole zawarte w powietrzu, stopień intensywności 6 - (wg. IEC 60068-2-52),
• Odporności na amoniak zawarty w powietrzu (według TÜV): Q60095359.
