Poznaj złącza Micro-MaTch firmy TE Connectivity

Produkt firmy:

SOS electronic

Kategoria produktu: Podzespoły elektromechaniczne

W porównaniu do typowych złączy IDC są one mniejsze, gwarantują stabilne połączenia, a ich konstrukcja zachowuje optymalne właściwości dzięki niezawodnemu połączeniu styków.

Złącza Micro-MaTch firmy TE Connectivity

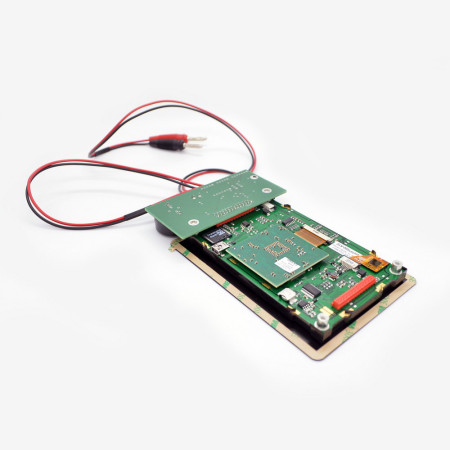

Jest to seria złączy stosowanych do łączenia ze sobą płytek drukowanych (PCB), można wykorzystać je na trzy różne sposoby:

  • jako złącza międzypłytkowe płytka-płytka BTB (board-to-board)
  • jako złącza przewód-płytka WTB (wire-to-board), w których poszczególne przewody złącza są zaciskane na odpowiednich przewodach
  • jako złącza z przemieszczeniem izolacji IDC (insulation-displacement contact)



Biorąc pod uwagę powyższe trzy opcje, w przypadku kabla taśmowego o odległości między poszczególnymi żyłami wynoszącej 1,27 mm, przekroju żyły AWG28 (0,08 mm2 do 0,09 mm2) i zewnętrznej średnicy izolacji przewodu wynoszącej 0,9 mm, najczęstszą metodą łączenia dwóch płytek PCB za pomocą złączy Micro-MaTch jest połączenie IDC.



Różnice między technologią IDC a zaciskaniem

Technologia łączenia złączy (IDC - Insulation-Displacement Contact lub IPC - Insulation-Piercing Contact), to proces, w którym połączenie przewodzące między samym stykiem złącza a żyłą kabla płaskiego tworzy się poprzez przepchnięcie ostrzy styku złącza przez izolację żyły kabla płaskiego.

Technologia ta powstała w latach pięćdziesiątych ubiegłego wieku, a jej pionierami były firmy Western Electric Company i Bell Telephone Laboratories.

Technologia zaciskania to z kolei proces, w którym każdy pojedynczy przewód (z dokładnie określoną częścią ze ściągniętą izolacją) i styk złącza są wkładane do zaciskarki lub szczypiec do zaciskania, a następnie połączenie przewodzące jest formowane poprzez zaciskanie. Następnie taki zaciśnięty przewód ze stykiem jest wkładany do obudowy złącza.

Obydwa typy połączeń charakteryzuje wysoka niezawodność i długa żywotność.   Warto również pamiętać, że wszystkie produkty z serii złączy Micro-MaTch marki TE Connectivity mają styki cynowane, gdyż ich konstrukcja nie pozwala na zastosowanie styków pozłacanych.



Podobnie jak w przypadku każdego złącza IDC, kabel płaski bardzo łatwo łączy się ze złączami Micro-MaTch, w przeciwieństwie do długiego zaciskania pojedynczych przewodów. Gwarantuje szybkie i niezawodne połączenie poszczególnych płytek drukowanych, dzięki kompaktowym wymiarom są one łatwe w obsłudze, a wersje z blokadą nie wypadają nawet w środowisku, w którym występują drgania i wibracje – mówi František Ďuríšek, kierownik ds. produktu w SOS electronic.



Podstawowy podział złączy Micro-MaTch TE Connectivity



Ze względu na zakres temperatur można wyróżnić:

  • główne typy z serii Micro-MaTch o zakresie temperatur -40°C – +105°C w kolorze czerwonym lub
  • serię Value-Line o zakresie temperatur -30°C – +85°C, w kolorze czarnym.



Ze względu na typ połączenia można wyróżnić:

w przypadku płytek PCB:

  • THT (technologia przewlekana)
  • SMT (montaż powierzchniowy)
  • THT Press-Fit

w przypadku kabli:

  • IDC
  • z indywidualnymi pinami do zaciskania (COSI <crimp-on [zacisk] - snap-in [zatrzask] > złącze)



Najważniejsze właściwości złączy Micro-MaTch firmy TE Connectivity

  • Kompaktowe wymiary, mniejsze niż dobrze znane złącza IDC z rozstawem pinów 2,54 mm.
  • Zmienna liczba pinów od 4 do 24.
  • Wersje przewód-płytka i płytka-płytka.
  • Możliwość lutowania złączy SMD metodą rozpływową lub na podczerwień.
  • Zakres temperatur -40°C – +105°C.



Najczęściej stosowane rodzaje złączy Micro-MaTch firmy TE Connectivity są dostępne w ofercie SOS electronic bezpośrednio z magazynu. Na życzenie klienta istnieje możliwość zamówienia innych rodzajów produktu, nawet w stosunkowo niewielkich ilościach (bit.ly/3thhUG8).



Jesteś zainteresowany szczegółowymi informacjami na temat oferty firmy TE Connectivity? Chciałbyś skontaktować się z doradcą technicznym, który pomoże Ci wybrać odpowiedni produkt? Jeżeli masz jakiekolwiek pytania, skontaktuj się z SOS electronic pod adresem info@soselectronic.pl



Zamów próbkę do swojego projektu

Potrzebujesz wypróbować komponent podczas projektu rozwojowego? Zachęcamy do kontaktu z SOS electronic. Z przyjemnością dostarczą oni próbkę do Twojego projektu. Każde zgłoszenie jest traktowane indywidualnie, dlatego konieczne jest krótkie przedstawienie projektu w formularzu, który można znaleźć na ich stronie internetowej.

Próbki mogą zostać  udostępniamy wyłącznie na potrzeby projektów rozwojowych, a nie do użytku prywatnego przez osoby fizyczne.



Nie przegap żadnych nowości! Śledź SOS electronic w mediach społecznościowych: Facebook, LinkedIn, YouTube, Twitter, Instagram.

ŹRÓDŁO www.soselectronic.com
