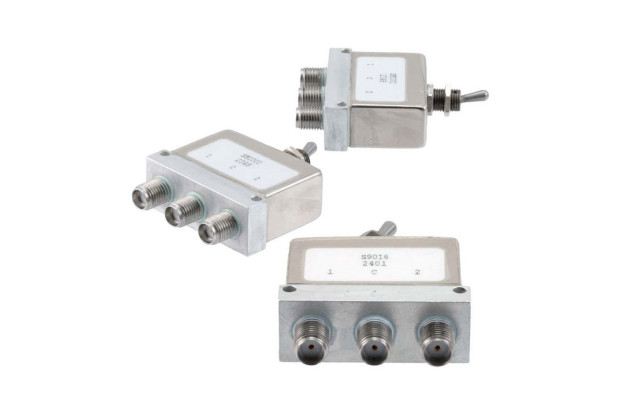

Przełączniki wahadłowe SPDT na pasmo do 26,5 GHz ze złączami SMA

Firma Pasternack wprowadziła do oferty dwa przełączniki wahadłowe SPDT, wyposażone w złącza SMA. Umożliwiają one przełączanie sygnałów o częstotliwości do 26,5 GHz, co pozwala na zastosowania w wielu aplikacjach RF i mikrofalowych. Charakteryzują się bardzo dobrym dopasowaniem impedancji, o czym świadczy współczynnik VSWR, wynoszący maksymalnie 1,2:1 dla zakresu DC...4 GHz. Duża izolacja, sięgająca 80 dB, minimalizuje interferencje.

Obecnie oferta obejmuje warianty PE7SM1001 (DC...18 GHz) i PE71S9016 (DC...26,5 GHz), mogące znaleźć zastosowanie w aplikacjach lotniczych i wojskowych oraz w telekomunikacji. Różnią się one dopuszczalną mocą sygnału wejściowego, wynoszącą odpowiednio 40 W i 30 W dla maksymalnej częstotliwości pracy.

PE7SM1001

Pasmo

DC...4 GHz

4...12,4 GHz

12,4...18 GHz

18...26,5 GHz

VSWR (maks.)

1,2:1

1,3:1

1,5:1

-

Straty wtrącone (maks.)

0,1 dB

0,2 dB

0,3 dB

-

Izolacja (min.)

80 dB

70 dB

60 dB

-

Moc wejściowa, CW (maks.)

80 W

45 W

40 W

-

PE71S9016

VSWR (maks.)

1,2:1

1,3:1

1,5:1

1,5:1

Straty wtrącone (maks.)

0,1 dB

0,2 dB

0,3 dB

0,5 dB

Izolacja (min.)

80 dB

70 dB

60 dB

40 dB

Moc wejściowa, CW (maks.)

80 W

45 W

40 W

30 W
