Kondensatory MLCC o małej rezystancji ESR z elektrodami soft-termination
TDK Polska Sp. z o.o.

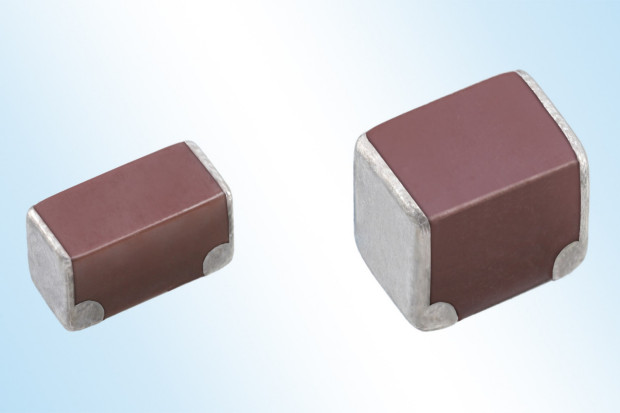

Do oferty firmy TDK wchodzą pierwsze kondensatory wielowarstwowe MLCC o małej rezystancji ESR, wyposażone w elektrody soft-termination zabezpieczone żywicą przewodzącą przed uszkodzeniami wskutek wyginania płytki drukowanej. Cecha ta pozwala na ich zastosowania m.in. w obwodach zasilających w elektronice motoryzacyjnej i robotach przemysłowych, gdzie umożliwia uzyskanie większej niezawodności.
\r\n
Dodatkowo, kondensatory te charakteryzują się małą rezystancją ESR, porównywalną z konwencjonalnymi kondensatorami MLCC. W ramach nowej serii CN dostępne są wersje o pojemności od 2,2 F do 22 F i napięciu znamionowym od 16 V do 100 V.
Zostały one wyprodukowane na bazie dielektryka X7R. Występują w wariantach do zastosowań komercyjnych i samochodowych; te drugie uzyskały kwalifikację AEC-Q200. Rozpoczęcie masowej produkcji kondensatorów serii CN zaplanowano na kwiecień 2018 roku.
| Oznaczenie | Dielektryk | Napięcie znamionowe | Pojemność | Wymiary (mm) |
| CN*6P1X7R2A475K | X7R | 100 V | 4,7 F | 3,2 x 2,5 x 2,5 |
| CN*5L1X7R1N225K | 75 V | 2,2 F | 3,2 x 1,6 x 1,6 | |
| CN*6P1X7R1H106K | 50 V | 10 F | 3,2 x 2,5 x 2,5 | |
| CN*6P1X7R1H475K | 4,7 F | 3,2 x 2,5 x 2,5 | ||
| CN*5L1X7R1H475K | 3,2 x 1,6 x 1,6 | |||
| CN*5L1X7R1H225K | 2,2 F | 3,2 x 1,6 x 1,6 | ||
| CN*5L1X7R1C106K | 16 V | 10 F | 3,2 x 1,6 x 1,6 | |
| CN*6P1X7R1E226K | 25 V | 22 F | 3,2 x 2,5 x 2,5 | |
| CN*5L1X7R1E106K | 10 F | 3,2 x 1,6 x 1,6 | ||
| * - A (do zastosowań samochodowych) lub C (do zastosowań komercyjnych) |
