Tranzystory IGBT 650 V o małych stratach przewodzenia i krótkim czasie przełączania

Do oferty firmy Rohm wchodzą dwie nowe serie 650-woltowych tranzystorów IGBT łączących bardzo małe straty na przewodzenie z krótkimi czasami przełączania. Zaprojektowano je do zastosowań w układach konwersji mocy m.in. w falownikach, grzejnikach indukcyjnych, spawarkach i zasilaczach UPS. Nowa oferta obejmuje w sumie 21 typów tranzystorów wchodzących w skład dwóch nowych serii: RGTV, wyróżniających się odpornością na krótkotrwałe zwarcie i RGW, wyróżniających się krótkimi czasami przełączania.

Dzięki zmniejszeniu o 15% grubości struktury półprzewodnikowej, w nowych tranzystorach RGTV i RGW zmniejszono do 1,5 V napięcie VCE(sat) i skrócono do 30...40 ns czas przełączania. W układzie PFC pozwala to zapewnić przyrost sprawności średnio o 1,2% w zakresie małych obciążeń i 0,3% w zakresie dużych obciążeń.

Równocześnie, dzięki zoptymalizowaniu wewnętrznej struktury uzyskano łagodniejsze charakterystyki przełączania, pozwalające ograniczyć amplitudę przepięć nawet o 50% w porównaniu z innymi tranzystorami o zbliżonej sprawności, a to w konsekwencji pozwala zmniejszyć liczbę podzespołów w układzie zasilania, eliminując m.in. rezystory szeregowe bramek i filtry RC.

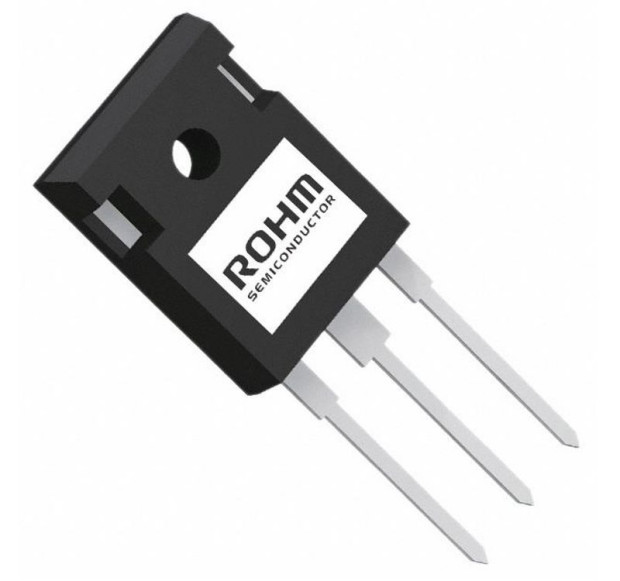

Tranzystory obu serii występują w wersjach o dopuszczalnym prądzie drenu od 30 do 80 A z opcjonalną wewnętrzną diodą regeneracyjną. Są zamykane w obudowach typu TO-247N i TO-3PFM.
