Resetowalne zabezpieczenia termiczne do akumulatorów litowo-jonowych
Do oferty firmy Littelfuse wchodzi seria resetowalnych zabezpieczeń termicznych MHP-TAC (Metal Hybrid PPTC - Thermal Activated Compact) do współpracy z akumulatorami litowo-jonowymi, pozwalających projektować mniejsze i bezpieczniejsze w użytkowaniu urządzenia bateryjne o dłuższej żywotności. Są to elementy będące równoległym połączeniem bezpiecznika PPTC i wyłącznika bimetalicznego, zapewniające ochronę przed przegrzaniem i nadmiernym wzrostem prądu.
Podczas normalnej pracy prąd przepływa przez kontakt bimetaliczny o małej rezystancji. W razie wystąpienia nietypowego zdarzenia, MHP-TAC reaguje na zwiększenie temperatury akumulatora otwarciem kontaktu bimetalicznego. Przepływ prądu zostaje przełączony do bezpiecznika PPTC, działającego jak grzejnik i podtrzymującego stan otwarcia kontaktu do chwili usunięcia awarii.
Zabezpieczenia resetowalne serii MHP-TAC mogą znaleźć zastosowanie m.in. w laptopach, tabletach, smartfonach i e-papierosach. Występują w wersji o temperaturze aktywacji 72°C, 77°C, 82°C, 85°C lub 90°C.

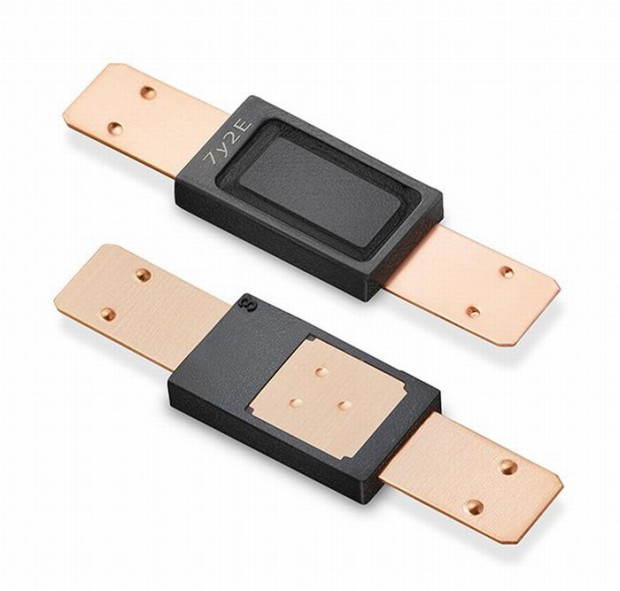

Przy wymiarach wynoszących zaledwie 4,75 x 2,8 x 0,8 mm, są to najmniejsze obecnie tego typu elementy ochronne do akumulatorów litowo-jonowych. Ich wyprowadzenia do zgrzewania mogą być dowolnie kształtowane, pozwalając na dopasowanie do różnych konstrukcji akumulatorów.
| MHP-TAC15-12-72 | MHP-TAC15-12-77 | MHP-TAC15-12-82 | MHP-TAC15-12-85 | MHP-TAC15-12-90 | |
| Temp. aktywacji | 72°C ±5°C | 77°C ±5°C | 82°C ±5°C | 85°C ±5°C | 90°C ±5°C |
| Temp. resetu | >40°C | >40°C | >40°C | >40°C | >40°C |
| Parametry kontaktu | 12 VDC/25 A, 6000 cykli | ||||
| Maks. prąd pracy | 5 VDC/80 A, 100 cykli | ||||
| Min. napięcie pracy | 3 V | ||||
| Maks. prąd upływu | 150 mA @ +25°C | ||||
| Rezystancja | maks. 5 mΩ | ||||
| Zakres temp. pracy | -30...+100°C | ||||
