Kondensatory wysokonapięciowe o małych współczynnikach ESR i ESL
KEMET Electronics Corporation

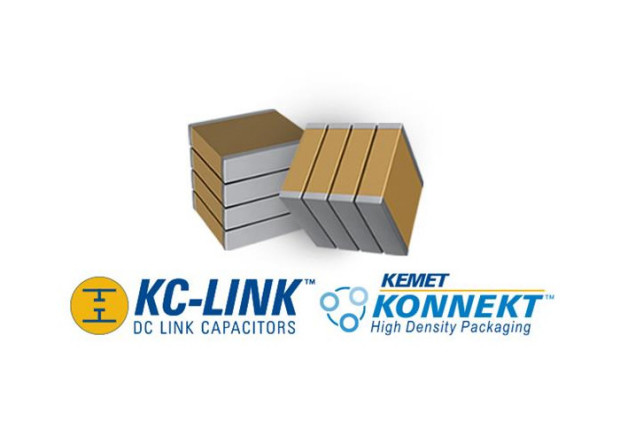

Oferta kondensatorów wysokonapięciowych KC-LINK firmy Kemet powiększyła się o nowe wersje produkowane z wykorzystaniem techniki montażu Konnekt, pozwalającej na zastosowania w aplikacjach o dużej gęstości mocy, wymagających odporności na duże impulsy prądowe. Są to kondensatory przeznaczone do współpracy z szybkimi podzespołami półprzewodnikowymi WBG (wide bandgap) o znacznie większym dopuszczalnym napięciu, temperaturze i częstotliwości pracy od tradycyjnych półprzewodników krzemowych i GaAs.
Nadają się do zastosowań w samochodowych systemach ładowania, ładowarkach bezprzewodowych i konwerterach rezonansowych LLC. Są produkowane w postaci struktur wielochipowych, wykorzystujących podłoża ceramiczne C0G Base Metal Electrode (BME) i materiał spajający TLPS (Transient Liquid Phase Sintering).
Dzięki dużej wytrzymałości mechanicznej, kondensatory KC-LINK produkowane w technice Konnekt nie muszą zawierać terminali lead frame, co zapewnia bardzo małą indukcyjność szeregową (ESL) i zwiększa dopuszczalną częstotliwość przełączania. Ich unikalną cechą jest możliwość montażu w orientacji low-loss, pozwalającej zwiększyć dopuszczalną moc pracy. Wymiary obudów wynoszą od 10,2 x 9,3 x 5,1 mm w przypadku wersji 2-chipowych do 10,3 x 10,2 x 9,3 mm dla wersji 4-chipowych.
Ważniejsze parametry:
- zakres pojemności: 44…880 nF,
- zakres napięć znamionowych: 500…1700 V,
- zakres temperatury pracy: -55…+150°C,
- stabilność temperaturowa: ±30 ppm/°C,
- wytrzymałość dielektryczna: 120…150% napięcia znamionowego,
- ESR (100 kHz, 25°C): 1,1…2,5 mΩ,
- ESL (25°C): 0,45…2,7 nH.
