Ultraszerokopasmowe kondensatory SMD na zakres częstotliwości pracy 16 kHz...70 GHz

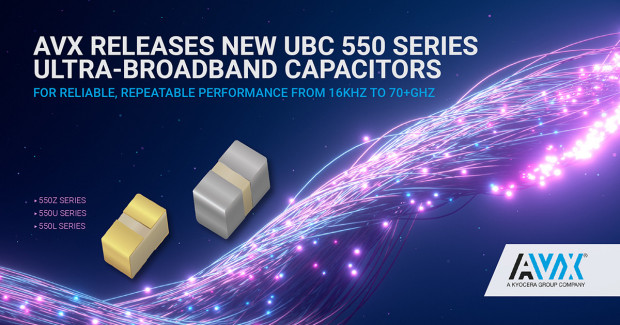

Firma AVX wprowadza na rynek ultraszerokopasmowe kondensatory do aplikacji mikrofalowych i pracujących w zakresie fal milimetrowych, zaprojektowane do pracy w zakresie częstotliwości od 16 kHz do ponad 70 GHz. Serie UBC 550Z, 550U i 550L obejmują wielowarstwowe kondensatory ceramiczne w obudowach SMD, charakteryzujące się bardzo małymi stratami wtrąconymi i bardzo dobrą powtarzalnością parametrów pomiędzy różnymi egzemplarzami. Mogą znaleźć zastosowanie w optoelektronice, szybkich sieciach komunikacyjnych, szerokopasmowych urządzeniach pomiarowych itp.

Kondensatory serii UBC 550Z, zamykane w obudowach rozmiaru 0201 (0,58 x 0,3 mm), pokrywają zakres częstotliwości od 160 kHz do ponad 70 GHz (@ +25°C). Wykazują straty wtrącone poniżej 0,4 dB. Są produkowane w wersjach o pojemności od 10 nF oraz o napięciu znamionowym 6,3 i 10 V_DC. Nadają się do pracy w zakresie temperatury otoczenia od -55 do +85°C. Ich temperaturowy współczynnik pojemności (TCC) wynosi ±15% w zakresie temperatury otoczenia do +85°C i ±22% w zakresie do +125°C.

Kondensatory serii UBC 550U, również zamykane w obudowach 0201, nadają się do pracy w zakresie częstotliwości od 16 kHz do ponad 70 GHz. Są produkowane na zakres pojemności od 100 nF/6,3 V_DC. Charakteryzują się stratami wtrąconymi wynoszącymi typowo 0,4 dB, zakresem temperatury pracy od -55 do +85°C i współczynnikiem temperaturowym ±15%. Rezystancja izolacji wynosi minimum 10¹⁰ Ω i 10⁹ Ω w temperaturze odpowiednio +25°C i +85°C przy napięciu znamionowym.

Kondensatory serii UBC 550L, zamykane w obudowach 0402 (1,016 x 0,508 mm), nadają się do pracy również w zakresie częstotliwości od 16 kHz do ponad 70 GHz. Ich straty wtrącone nie przekraczają 0,5 dB. Zakres pojemności wynosi od 100 nF. Dostępne są wersje o napięciach znamionowych 16 V_DC (-55...+85°C) i 10 V_DC (-55...+125°C). Współczynnik temperaturowy wynosi w zależności od parametrów pracy ±15% (+85°C, 16 V_DC) lub ±22% (+125°C, 10 V_DC), a minimalna rezystancja izolacji to odpowiednio 10⁸ Ω i 10⁷ Ω w temperaturze otoczenia +25°C i +125°C.

Kondensatory wszystkich trzech nowych serii mogą wytrzymać chwilowe skoki napięcia do 250% wartości znamionowej (do 5 s).
