Samochodowy czujnik Halla do pomiaru prądów o natężeniu do 2 kA

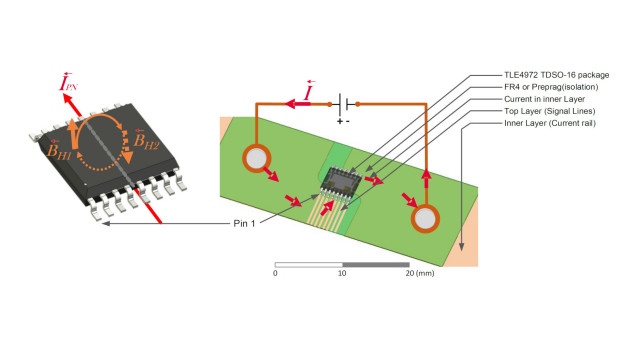

XENSIV TLE4972 to precyzyjny czujnik natężenia prądu wykorzystujący efekt Halla, zaprojektowany specjalnie do instalacji samochodowych. Jest czujnikiem bezrdzeniowym o małych gabarytach i bardzo dobrej stabilności, umożliwiającym prowadzenie pomiarów w zakresie do nawet 2 kA. Ze względu na różnicową strukturę pomiarową nie wymaga rdzenia ani ekranu do ochrony przed zewnętrznymi polami magnetycznymi.

Do ochrony systemu przewidziano dwa oddzielne piny wyjściowe o czasie odpowiedzi poniżej 1 µs, sygnalizujące przetężenie. Użytkownik może programować parametry czujnika, takie jak czułość i limity nadprądowe, dostosowując go do wymogów konkretnej aplikacji. Parametry te są zapisywane w wewnętrznej pamięci konfiguracyjnej EEPROM. Zaletą układu jest mały dryft czułości w funkcji temperatury, nieprzekraczający 1,6% i bardzo małe straty mocy, wynikające z magnetycznej techniki pomiaru.

TLE4972 spełnia wymogi normy ISO 26262 i może być stosowany w systemach o klasie bezpieczeństwa do ASIL B. Jest on produkowany w obudowach w obudowie PG-TDSO-16 i PG-VSON-6
