Przełącznik Halla ze stabilizacją impulsową do zastosowań w przemyśle i motoryzacji

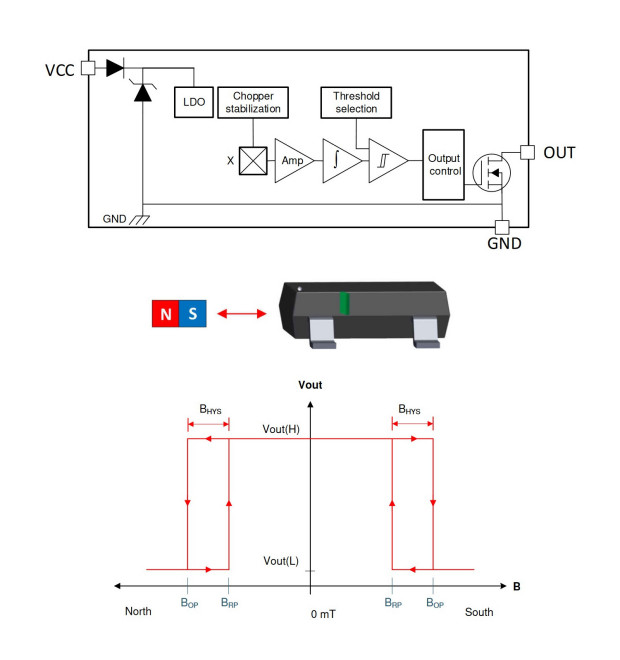

TMAG5123-Q1 to przełącznik Halla ze stabilizacją impulsową, zaprojektowany do zastosowań głównie w przemyśle i motoryzacji. Wyróżnia się szerokim zakresem temperatury pracy od -40°C do +150°C i łatwą adaptacją w urządzeniu docelowym. W odróżnieniu od większości odpowiedników, jego konstrukcja zapewnia pomiar indukcji magnetycznej z magnesu umieszczonego równolegle względem powierzchni płytki drukowanej. Pomiar odbywa się dla obu biegunów. Wyjście układu jest aktywowane po przekroczeniu wartości progowej B_OP (operate point) i jest utrzymywane w tym stanie, dopóki wartość indukcji magnetycznej nie zmniejszy się poniżej wartości B_RP (release point).

Układ akceptuje napięcie zasilania z szerokiego zakresu od 2,7 do 38 V. Zawiera zabezpieczenie przed odwróceniem polaryzacji do 20 V i przepięciami do 40 V. Występuje w trzech wariantach o różnej czułości: TMAG5123B-Q1 (typ. 4,1 mT), TMAG5123C-Q1 (7,5 mT) i TMAG5123D-Q1 (10,9 mT), co pozwala na dobór optymalnego czujnika do wymogów konkretnej aplikacji. Wyjście układu wymaga polaryzacji za pomocą zewnętrznego rezystora pull-up, podłączonego do linii V_CC lub innego źródła zasilania.

TMAG5123B-Q1 jest zamykany w obudowie SOT23-3 o powierzchni 2,9 x 1,3 mm.
