Szerokopasmowe czujniki natężenia prądu w obudowach SOIC-6

Kategoria produktu: Podzespoły pasywne Pomiary

Allegro MicroSystems wprowadza na rynek dwa szerokopasmowe czujniki natężenia prądu, przeznaczone do współpracy z tranzystorami GaN i SiC FET w układach napędowych, systemach "czystej energii", centrach danych i motoryzacji. Uzyskały one kwalifikację AEC-Q100, a ich zakres dopuszczalnej temperatury pracy rozciąga się od -40 do +150°C. Dzięki różnicowej zasadzie pomiaru, są odporne na działanie zewnętrznych pól magnetycznych.

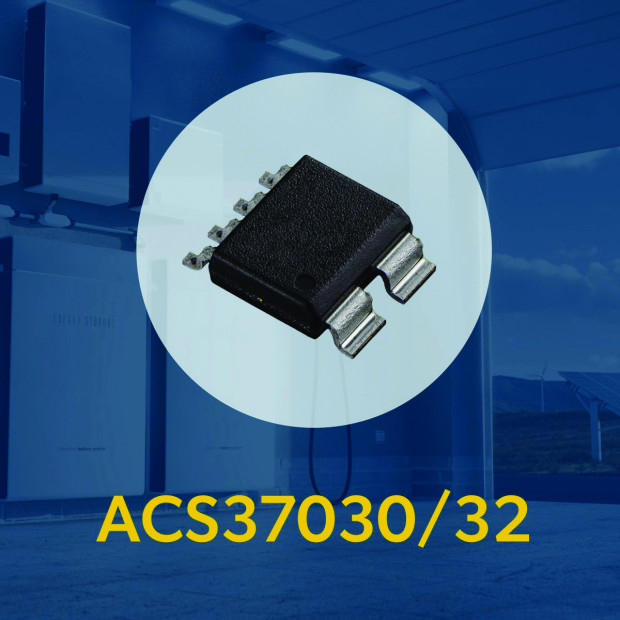

ACS37030 i ACS37032 charakteryzują się łatwą implementacją i wymagają małej powierzchni płytki drukowanej. Są zamykane w obudowach SOIC-6 o wymiarach 6,0 x 4,9 x 1,5 mm. Zawierają dwie wewnętrzne ścieżki sygnałowe: jedną do pomiaru prądu DC i składowych o małej częstotliwości za pomocą elementu Halla oraz drugą do pomiaru składowych o dużej częstotliwości za pomocą cewki indukcyjnej.

Oba układy pracują w zakresie częstotliwości od DC do 5 MHz. Charakteryzują się izolacją do 3500 V rms, zakresem pomiarowym ±40 A i rezystancją wewnętrzną 0,68 mΩ. Są zasilane napięciem 3,3 V. Różnią się konfiguracją wyprowadzeń: ACS37030 zawiera wyjście VREF, a ACS37032 zawiera wyjście FAULT do sygnalizacji przekroczenia zakresu pomiarowego.

Pozostałe parametry:

  • czas odpowiedzi: typ. 40 ns,
  • błąd czułości: ±2%,
  • napięcie offsetu: maks. ±10 mV,
  • wejściowe napięcie szumu: 50 mA rms.
