Niskoprofilowa cewka ferrytowa o prądzie nasycenia do 230 A do instalacji samochodowych

Kategoria produktu: Podzespoły pasywne

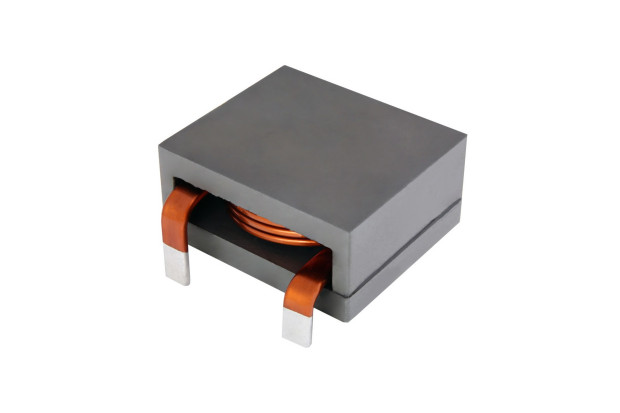

 Firma Vishay opracowała kolejną cewkę wysokoprądową do instalacji samochodowych, mogącą pracować w szerokim zakresie temperatury otoczenia od -55 do +155°C. IHDF-1300AE-1A to ferrytowa cewka niskoprofilowa o prądzie nasycenia do 230 A, dostępna w 5 wariantach o indukcyjności od 1,0 do 5,0 µH. Uzyskała kwalifikację AEC-Q200. Jest zamykana w obudowie THT rozmiaru 1300 (33 x 33 x 15,4 mm). Charakteryzuje się małą rezystancją uzwojenia, wynoszącą w zależności od modelu od 0,79 do 1,1 mΩ. W porównaniu z odpowiednikami, wykazuje większy o 75% prąd nasycenia. Jej niskoprofilowa konstrukcja zapewnia dużą odporność na udary i wibracje.

L0

(100 kHz, 0,25 V)

DCR maks.

(+25°C)

Prąd znamionowy

(+25°C)

Prąd nasycenia

(+100°C)

SRF

1,0 µH

0,79 mΩ

72 A

230 A

39 MHz

2,2 µH

1,1 mΩ

59 A

149 A

23 MHz

3,3 µH

112 A

18 MHz

4,7 µH

92 A

16 MHz

5,0 µH

78 A

15 MHz
