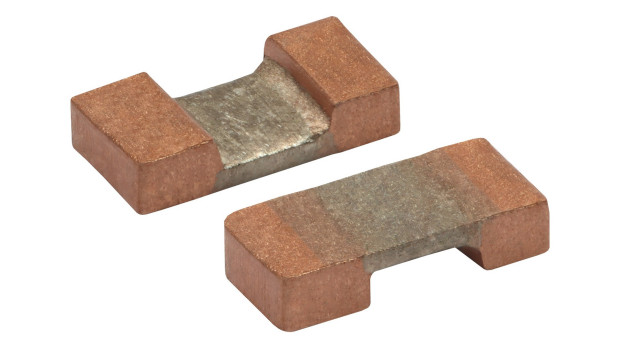

Nowy rezystor pomiarowy WSLF1206 serii Power Metal Strip, opracowany przez firmę Vishay Dale, może znaleźć zastosowanie w zasilaczach, wzmacniaczach mocy, falownikach, systemach zarządzania zasilaniem, instalacjach HVAC i w układach napędowych. Charakteryzuje się on dużą mocą znamionową (5 W) przy niewielkich gabarytach (1206), co odpowiada gęstości mocy przekraczającej 650 W/cal3. Pozwala to zaoszczędzić przestrzeń na płytce drukowanej i eliminuje konieczność równoległego łączenia kilku rezystorów.
WSLF1206 jest produkowany w wersjach o rezystancji od 0,3 mΩ do 3 mΩ i tolerancji ±1% lub ±5%. Mały współczynnik temperaturowy, rzędu ±75 ppm/°C, zapewnia stabilny pomiar natężenia prądu w szerokim zakresie temperatury roboczej od -65 do +170°C. Dodatkową zaletą jest mała indukcyjność pasożytnicza na poziomie 0,5...5 nH, redukująca zniekształcenia sygnału w aplikacjach w.cz.
Element oporowy WSLF1206 wykonano z stopu mangan-miedź i nikiel-chrom-aluminium, co przy zastosowaniu opatentowanej technologii obróbki pozwala na uzyskanie stabilnych i powtarzalnych parametrów elektrycznych przy niewielkich wymiarach. Rezystor jest odporny na działanie siarki, co pozwala na zastosowania w środowiskach przemysłowych. Ponadto, uzyskał kwalifikację AEC-Q200, co pozwala na zastosowania w motoryzacji.
