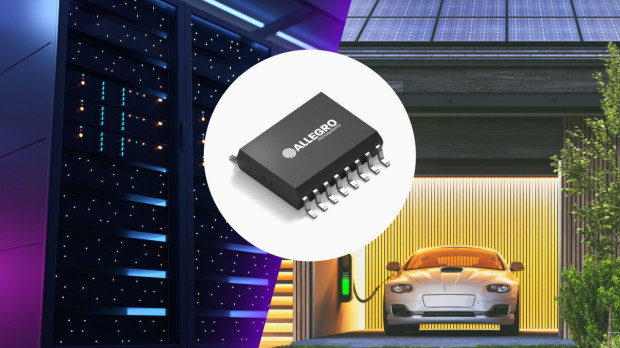

ACS37100 to magnetyczny czujnik prądu, zrealizowany w technologii TMR (Tunneling Magnetoresistance), zaprojektowany do pomiaru natężenia prądu w systemach z szybkimi tranzystorami mocy GaN i SiC. Jest pierwszym, dostępnym komercyjnie tego typu czujnikiem o paśmie 10 MHz, umożliwiającym precyzyjny pomiar i sterowanie w układach konwersji mocy, pracujących z bardzo dużą częstotliwością taktowania. Został zaprojektowany z myślą o zastosowaniach w napędach pojazdów elektrycznych, systemach energii odnawialnej oraz zasilaczach dużej mocy do centrów danych, gdzie szczególnie istotna jest szybka odpowiedź impulsowa i ochrona przed przeciążeniem.
Dzięki zastosowaniu technologii TMR, ACS37100 zapewnia czas odpowiedzi rzędu 50 ns, co umożliwia pracę w systemach o częstotliwościach przełączania rzędu kilku MHz. Szerokie pasmo pomiarowe zapewnia dokładny odczyt przebiegów prądowych, bez istotnego opóźnienia fazowego, co jest kluczowe przy sterowaniu tranzystorami GaN i SiC o bardzo krótkich czasach narastania i opadania zboczy.
Czujnik umożliwia pomiar prądu AC i DC w zakresie od DC do 10 MHz przy bardzo małym poziomie szumu, wynoszącym 26 mA rms. Dzięki temu, pozwala na precyzyjne śledzenie nawet szybkich zmian prądu w obwodach impulsowych, co ogranicza straty komutacyjne oraz poprawia stabilność i dokładność pętli sprzężenia zwrotnego. Wyjściowe napięcie analogowe jest proporcjonalne do natężenia prądu przepływającego przez wewnętrzny przewodnik. Wewnętrzne źródło napięcia referencyjnego i możliwość ustawienia progu zabezpieczenia nadprądowego, pozwalają na bezpośrednie wykorzystanie układu w systemach zabezpieczających dużej mocy.
Wbudowany przewodnik pomiarowy charakteryzuje się małą rezystancją, rzędu 1,2 mΩ, co minimalizuje straty mocy i emisję ciepła. Układ oferuje wzmocnioną izolację galwaniczną do 5 kV/60 s, zgodnie z wymogami normy UL 62368-1 oraz dopuszczalne napięcie robocze izolacji równe 565 V rms. Odstęp izolacyjny i droga upływu między torami prądowymi i sygnałowymi wynosi 8 mm, co umożliwia bezpieczną pracę w układach wysokonapięciowych.
ACS37100 jest zamykany w obudowie SOICW-16. Może pracować w szerokim zakresie temperatury otoczenia od -40 do +150°C, co pozwala na zastosowania w aplikacjach przemysłowych i motoryzacyjnych oraz wszędzie tam, gdzie występują duże wahania temperatury. Zastosowanie technologii TMR pozwoliło na uzyskanie 10-krotnie szerszego pasma przenoszenia i 4-krotnie mniejszego napięcia szumu, niż w przypadku odpowiedników opartych na efekcie Halla, przy zachowaniu dużej odporności na zaburzenia elektromagnetyczne.
