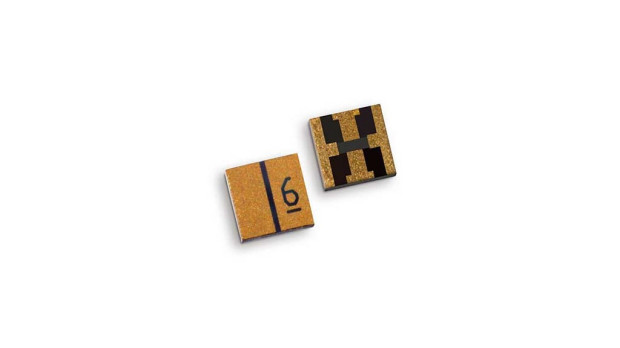

HR TSX WB2 to miniaturowy tłumik fixed-chip (o stałym współczynniku tłumienia), zoptymalizowany do pracy w układach o częstotliwości roboczej do 50 GHz. Charakteryzuje się dużym stosunkiem mocy znamionowej do wymiarów obudowy. Jest zgodny z wymogami normy MIL‑PRF‑55342, co pozwala na zastosowania w aplikacjach lotniczych, kosmicznych i wojskowych. Jego zakres temperatury roboczej rozciąga się od -55 do +150°C.
HR TSX WB2 został wyprodukowany w technologii cienkowarstwowej na podłożu z tlenku glinu. Jest zamykany w obudowie SMD 0404 o powierzchni zaledwie 1,0 x 1,0 mm. Jego porty sygnałowe zostały dopasowane do impedancji 50 Ω. Dostępne są wersje o współczynniku tłumienia od 1 dB do 30 dB. W zależności od częstotliwości, współczynnik VSWR waha się od 1,25:1 do 1,50:1. Maksymalna moc ciągła sygnału wejściowego to 1 W.
Tłumik HR TSX WB2 może znaleźć zastosowanie w modułach konwerterów, nadajnikach/odbiornikach mikrofalowych, radarach oraz wszelkiego typu aplikacjach o dużej gęstości upakowania podzespołów. Jest dostępny również w wersjach space-qualified i high-reliability do szczególnie wymagających zastosowań.
Więcej na: www.smithsinterconnect.com
