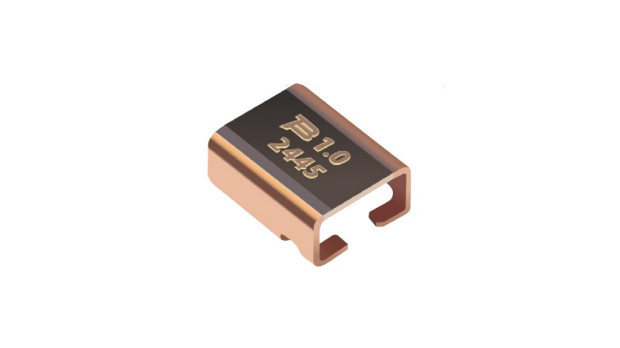

4-zaciskowe rezystory bocznikowe nowej serii CSS4C-1216 są przeznaczone do precyzyjnego pomiaru prądu w aplikacjach narażonych na ciężkie warunki środowiskowe. Uzyskały kwalifikację AEC-Q200, pozwalającą na zastosowania w motoryzacji, gdzie istotna jest odporność na obciążenia termiczne i mechaniczne oraz stabilność parametrów w długim okresie eksploatacji. Są produkowane w technice metalowego paska, spawanego wiązką elektronów, pozwalającej na uzyskanie trwałego połączenia o jednorodnych właściwościach elektrycznych i cieplnych. Przekłada się to na bardzo dobrą stabilność rezystancji w funkcji temperatury i czasu. Dodatkową zaletą jest bardzo mała indukcyjność resztkowa, poniżej 2 nH.
4-zaciskowa konstrukcja pozwala na oddzielenie toru prądowego od toru pomiarowego, co zwiększa dokładność pomiaru. Jest to istotne przy bardzo małych wartościach rezystancji, gdzie nawet niewielkie dodatkowe spadki napięcia mogłyby wprowadzać istotne błędy.
Rezystory CSS4C-1216 charakteryzują się mocą znamionową do 5 W i zakresem temperatury pracy od -65 do +170°C. Są odporne na przeciążenia do 5-krotności mocy znamionowej przez maksymalnie 5 s. Jeśli chodzi o wytrzymałość mechaniczną, zapewniają odporność na udary do 100 g @ 6 ms i wibracje do 5 g (10...2000 Hz). Występują w wersjach o rezystancji od 0,3 mΩ do 1,0 mΩ. Ich zakres zastosowań obejmuje systemy zarządzania akumulatorami, moduły mocy, falowniki oraz inne aplikacje przemysłowe, w których istotna jest duża dokładność pomiaru, stabilność parametrów w długim okresie czas i zdolność do pracy w trudnych warunkach środowiskowych.
|
|
Moc znamionowa @ +100°C |
Rezystancja |
TCR |
Tolerancja |
|
CSS4C-1216T-L300F |
5 W |
0,3 mΩ |
±100 ppm/°C |
±1%, ±5% |
|
CSS4C-1216T-L500F |
5 W |
0,5 mΩ |
±50 ppm/°C |
|
|
CSS4C-1216C-1L00F |
3 W |
1,0 mΩ |
±50 ppm/°C |
Więcej na: www.bourns.com
