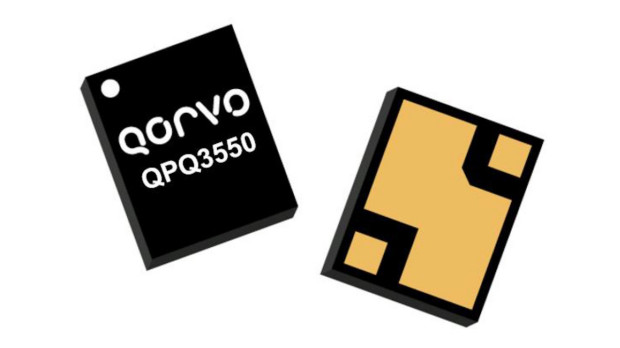

Układ QPQ3550 to scalony, pasmowoprzepustowy filtr typu BAW (Bulk Acoustic Wave), który wykorzystuje w działaniu zjawisko objętościowej propagacji fali akustycznej. Element firmy Qorvo został opracowany z myślą o aplikacjach radiowych, domyślnie pracujących na częstotliwościach: od 3,55 do 3,7 GHz. Ten zakres odpowiada przede wszystkim amerykańskiemu pasmu CBRS (Citizen Broadband Radio Service), ale znajduje zastosowanie również w systemach łączności komórkowej czwartej generacji (4G/LTE).
Maksymalne tłumienie wtrąceniowe podzespołu wynosi 2,7 dB, co przekłada się na relatywnie niewielkie straty sygnału w torze wysokiej częstotliwości. Co więcej, dopuszczalna moc wejściowa na poziomie poniżej 27 dBm pozwala na niezawodną pracę QPQ3550 w bardziej wymagających zastosowaniach, bez ryzyka tego, że dojdzie do przedwczesnego uszkodzenia. Istotnym atutem układu jest także brak konieczności stosowania zewnętrznych obwodów dopasowujących impedancję na wejściu, co w efekcie upraszcza projekt i obniża liczbę dodatkowych komponentów. Element dostępny jest w kompaktowej obudowie LGA o wymiarach: 2×1,6 mm, przystosowanej do montażu powierzchniowego (SMT). Sprawdza się on m.in. na płytkach PCB, które charakteryzuje najwyższy stopień integracji podzespołów, spełniając przy tym wymagania dyrektywy unijnej RoHS. W procesie produkcji filtru nie korzysta się z ołowiu, co zapewnia zgodność QPQ3550 z najważniejszymi normami środowiskowymi, obowiązującymi dla nowoczesnych urządzeń elektronicznych.
Więcej na: www.qorvo.com
